iTNC 530 HEIDENHAIN 51
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

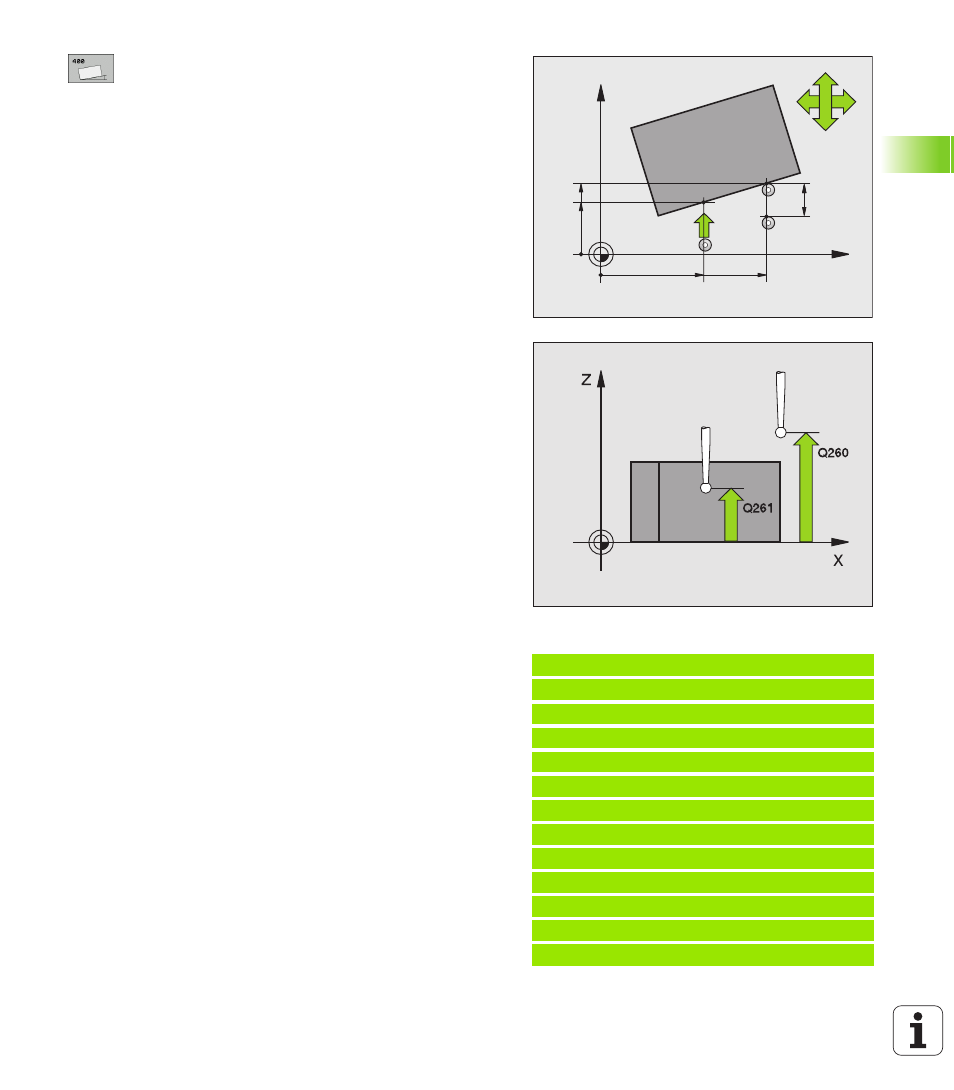

 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
 2ème point mesure sur 1er axe Q265 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage
 2ème point mesure sur 2ème axe Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage
 Axe de mesure Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
 Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1:Sens de déplacement négatif
+1:Sens de déplacement positif
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
 Valeur config. rotation de base Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence
 Numéro Preset dans tableau Q305: Indiquer le
numéro dans le tableau Preset sous lequel la TNC doit
enregistrer la coordonnée rotation de base. Si l'on
introduit Q305=0, la TNC enregistre la rotation de
base calculée dans le menu ROT du mode de
fonctionnement Manuel
Exemple: Séquences CN
5 TCH PROBE 400 ROTATION DE BASE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+3,5 ;1ER POINT 2EME AXE
Q265=+25 ;2EME POINT 1ER AXE
Q266=+2 ;2EME POINT 2EME AXE
Q272=2 ;AXE DE MESURE
Q267=+1 ;SENS DEPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
Q307=0 ;ROT. BASE CONFIGURÉE
Q305=0 ;NO DANS TABLEAU
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
