Axe central comme point de référence – HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles Manuel d'utilisation
Page 40
40
2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.4 Initialiser le point de référ
e
nce a
v
e
c palpeurs 3D

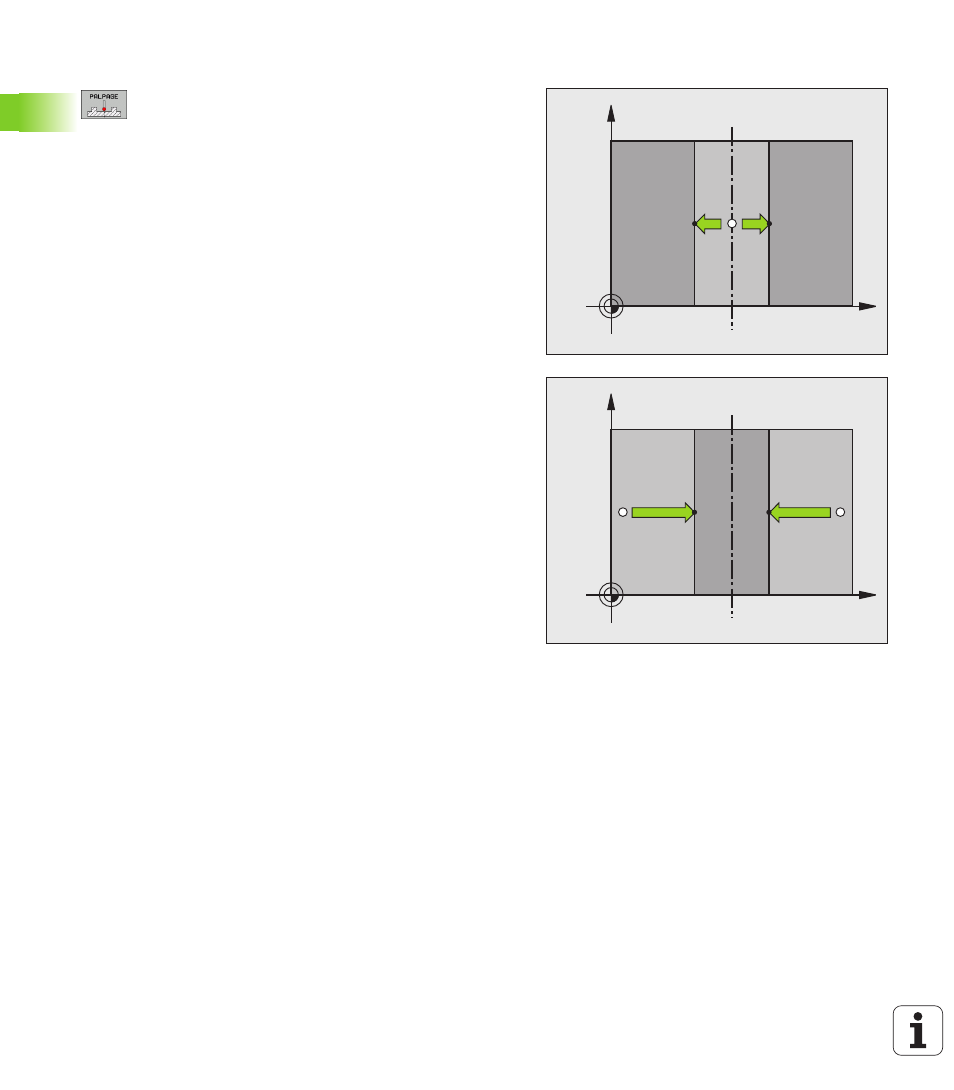

Axe central comme point de référence
Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE
Positionner le palpeur à proximité du premier point de
palpage
Sélectionner le sens de palpage par softkey
Palpage: Appuyer sur la touche START externe
Positionner le palpeur à proximité du deuxième point
de palpage
Palpage: Appuyer sur la touche START externe
Point de référence:
Introduire la coordonnée du
point de référence dans la fenêtre du menu, valider
avec la softkey INITIAL. POINT DE RÉFÉRENCE ou
inscrire la valeur dans un tableau (cf. „Enregistrer les
valeurs de mesure issues des cycles palpeurs dans
un tableau de points zéro”, page 30 ou cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 31)
Quitter la fonction de palpage: Appuyer sur la touche
END
X
Y
X+
X
X
Y
X
X+
