HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles - Manuel (Page 107)

iTNC 530 HEIDENHAIN 107
3.2 Calcul aut
o
matique des points de référ
e
nce

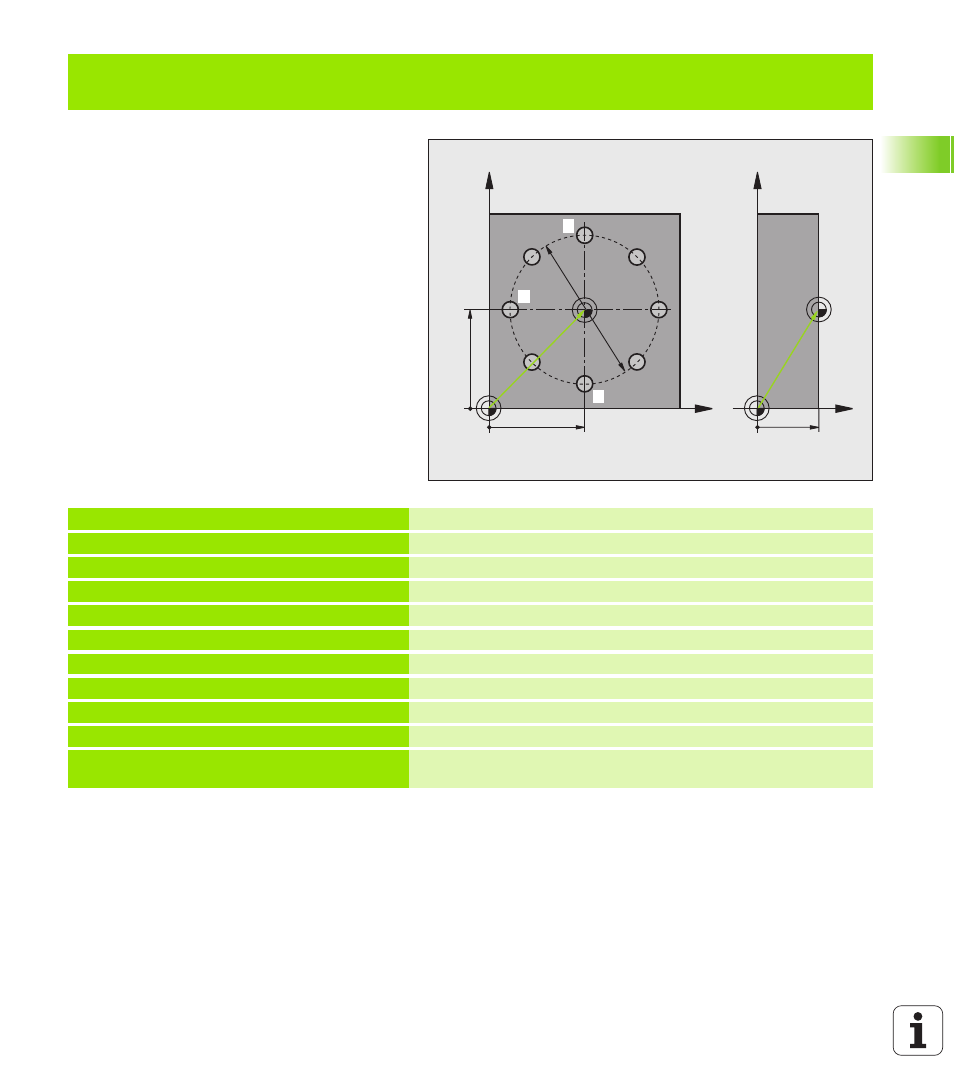

Exemple: Initialiser le point de référence arête supérieure de la pièce et centre du
cercle de trous
Le centre du cercle de trous mesuré doit être
inscrit dans un tableau Preset pour pouvoir être
utilisé ultérieurement.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z Appeler l'outil 0 pour définir de l'axe du palpeur
2 TCH PROBE 417 PT REF. DANS AXE TS Définition cycle pour initialiser le point de réf. dans l'axe du palpeur
Q263=+7.5 ;1ER POINT 1ER AXE Point de palpage: Coordonnée X
Q264=+7,5 ;1ER POINT 2ÈME AXE Point de palpage: Coordonnée Y
Q294=+25 ;1ER POINT 3ÈME AXE Point de palpage: Coordonnée Z
Q320=0 ;DISTANCE D'APPROCHE Distance d'approche en complément de PM6140
Q260=+50 ;HAUTEUR DE SÉCURITÉ Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q305=1 ;NO DANS TABLEAU Inscrire la coordonnée Z sur la ligne 1
Q333=+0 ;POINT DE RÉFÉRENCE Initialiser l'axe palpeur à 0
Q303=+1 ;TRANS. VAL. MESURE Enregistrer dans le tableau PRESET.PR le point de référence calculé
par rapport au système de coordonnées machine (système REF)
X
Y
35
35
50
Z
Y
20
1
2
3
