iTNC 530 HEIDENHAIN 143
3.3 Etalonnag
e
aut
o
matique des pièces

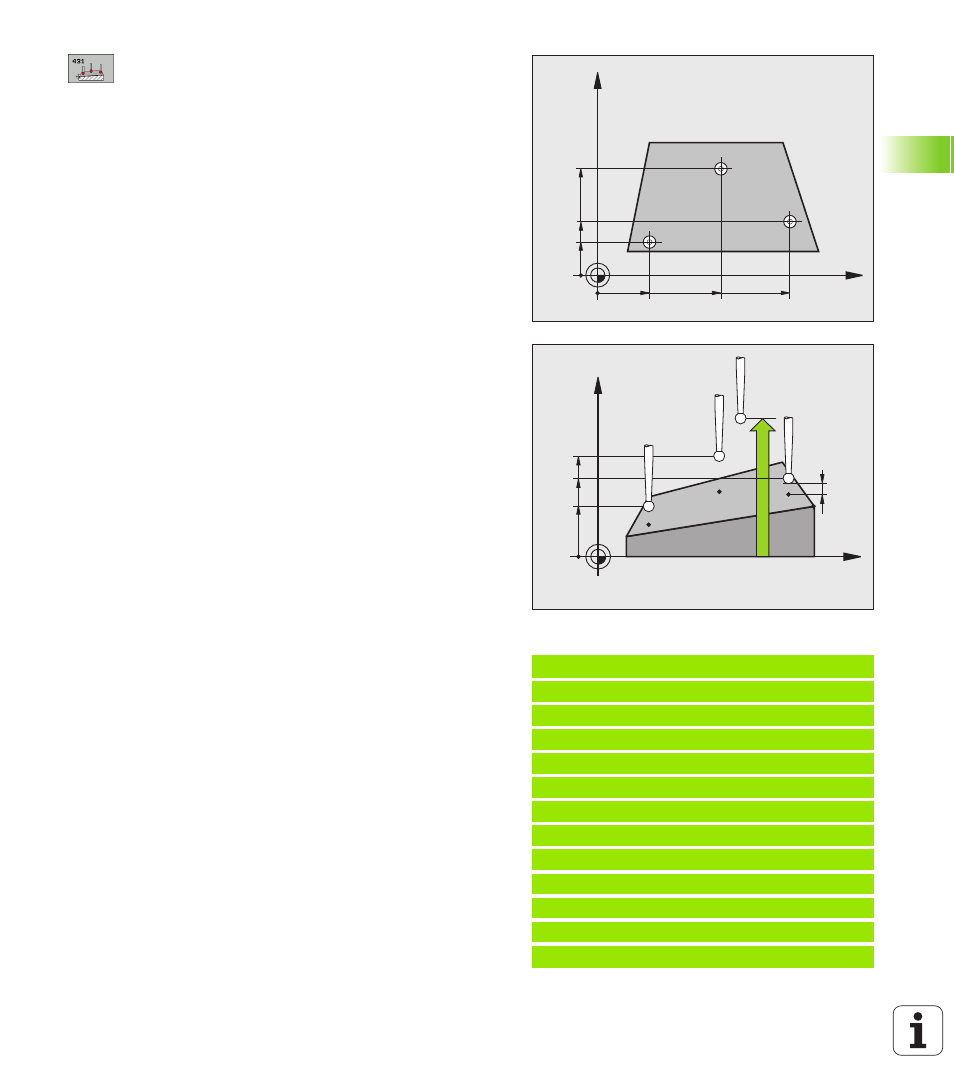

 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
 1er point mesure sur 3ème axe Q294 (en absolu):
Coordonnée du 1er point de palpage dans l'axe du
palpeur
 2ème point mesure sur 1er axe Q265 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage
 2ème point mesure sur 2ème axe Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage
 2ème point de mesure 3ème axe Q295 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe du
palpeur
 3ème point mesure sur 1er axe Q296 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage
 3ème point mesure sur 2ème axe Q297 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
auxiliaire du plan d'usinage
 3ème point de mesure sur 3ème axe Q298 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe du
palpeur
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Procès-verb. mes. Q281: Définir si la TNC doit ou non
établir le procès-verbal de mesure:
0: Ne pas établir de procès-verbal de mesure
1: Etablir un procès-verbal de mesure: La TNC
mémorise en configuration par défaut le fichier de
procès-verbal TCHPR431.TXT dans le répertoire où
se trouve également votre programme de mesure
2: Interrompre le déroulement du programme et
afficher le procès-verbal de mesure à l'écran de la
TNC. Poursuivre le programme avec Start CN
Exemple: Séquences CN
5 TCH PROBE 431 MESURE PLAN
Q263=+20 ;1ER POINT 1ER AXE
Q264=+20 ;1ER POINT 2EME AXE
Q294=-10 ;1ER POINT 3EME AXE
Q265=+50 ;2EME POINT 1ER AXE
Q266=+80 ;2EME POINT 2EME AXE
Q295=+0 ;2EME POINT 3EME AXE
Q296=+90 ;3EME POINT 1ER AXE
Q297=+35 ;3EME POINT 2EME AXE
Q298=+12 ;3EME POINT 3EME AXE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+5 ;HAUTEUR DE SECURITE
Q281=1 ;PROCES-VERBAL MESURE
X
Y
Q297
Q263
Q264
Q266
Q296 Q265
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
