3 Cycles palpeurs pour le contrôle automatique des pièces
3.3 Etalonnag
e
aut
o
matique des pièces

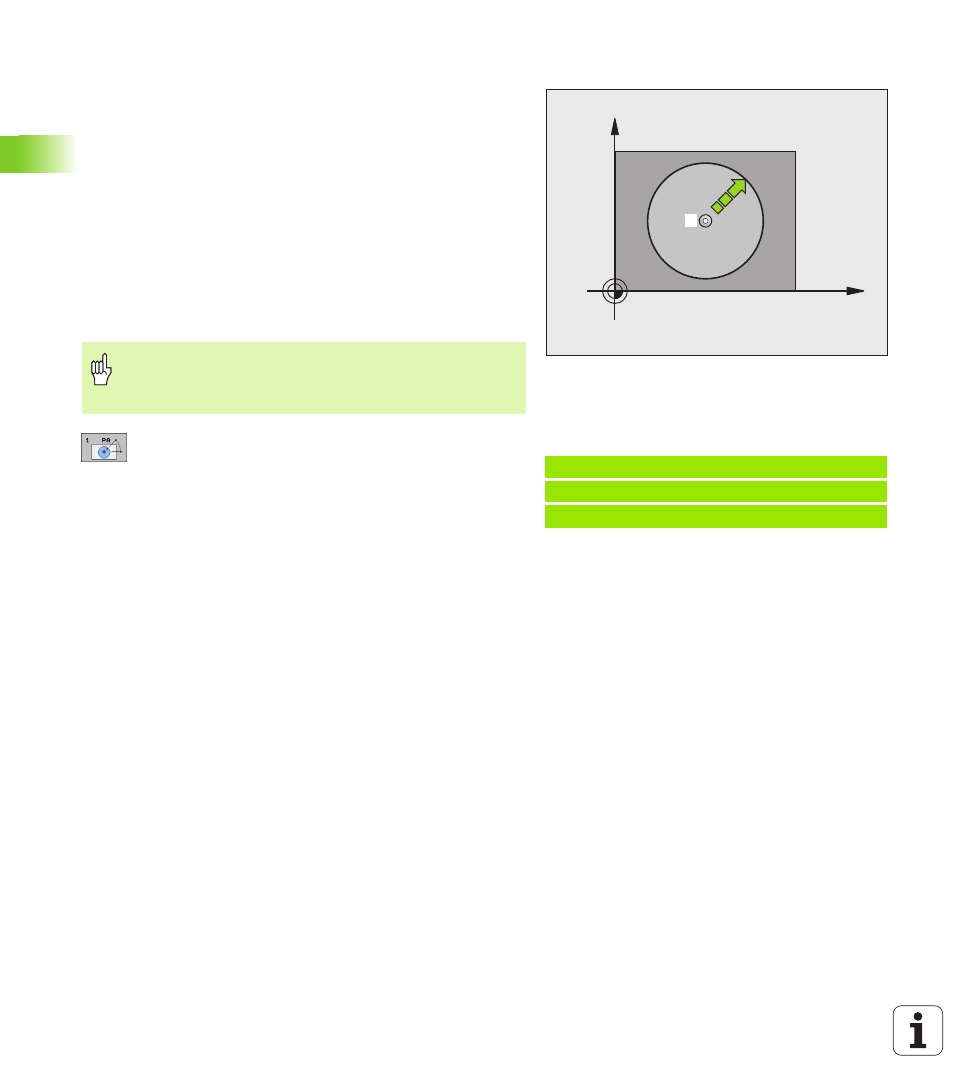

PLAN DE REFERENCE polaire (cycle palpeur 1)
Le cycle palpeur 1 détermine une position au choix sur la pièce, dans
n'importe quel sens de palpage
1
En suivant une trajectoire 3D, le palpeur aborde en avance rapide
(valeur de PM6150 ou PM6361) le pré-positionnement programmé
dans le cycle
1
2
Le palpeur exécute ensuite l'opération de palpage suivant l'avance
de palpage (PM6120 ou PM6360). Lors de l'opération de palpage,
la TNC déplace le palpeur simultanément sur 2 axes (en fonction
de l'angle de palpage). Il convient de définir le sens de palpage
avec l'angle polaire dans le cycle
3
Lorsque la TNC a enregistré la position, le palpeur retourne au
point initial de l'opération de palpage. La TNC enregistre dans les
paramètres Q115 à Q119 les coordonnées de la position où se
trouve le palpeur au moment du signal de commutation.
Axe de palpage
: Introduire l'axe de palpage avec la
touche de sélection d'axe ou à partir du clavier ASCII.
Valider avec la touche ENT
Angle de palpage
: Angle se référant à l'axe de palpage
sur lequel le palpeur doit se déplacer
Positions à atteindre
: Introduire toutes les
coordonnées de pré-positionnement du palpeur à
l'aide des touches de sélection des axes ou à partir du
clavier ASCII
Terminer l'introduction: Appuyer sur la touche ENT
X
Y
1
Remarques avant que vous ne programmiez
Pré-positionner le palpeur de manière à éviter toute
collision à l'approche du pré-positionnement programmé.
Exemple: Séquences CN
67 TCH PROBE 1.0 PLAN DE RÉFÉRENCE POLAIRE
68 TCH PROBE 1.1 X ANGLE: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
