iTNC 530 HEIDENHAIN 43
2.5 Etalonnag
e
de pièces a
v
e
c les palpeurs 3D

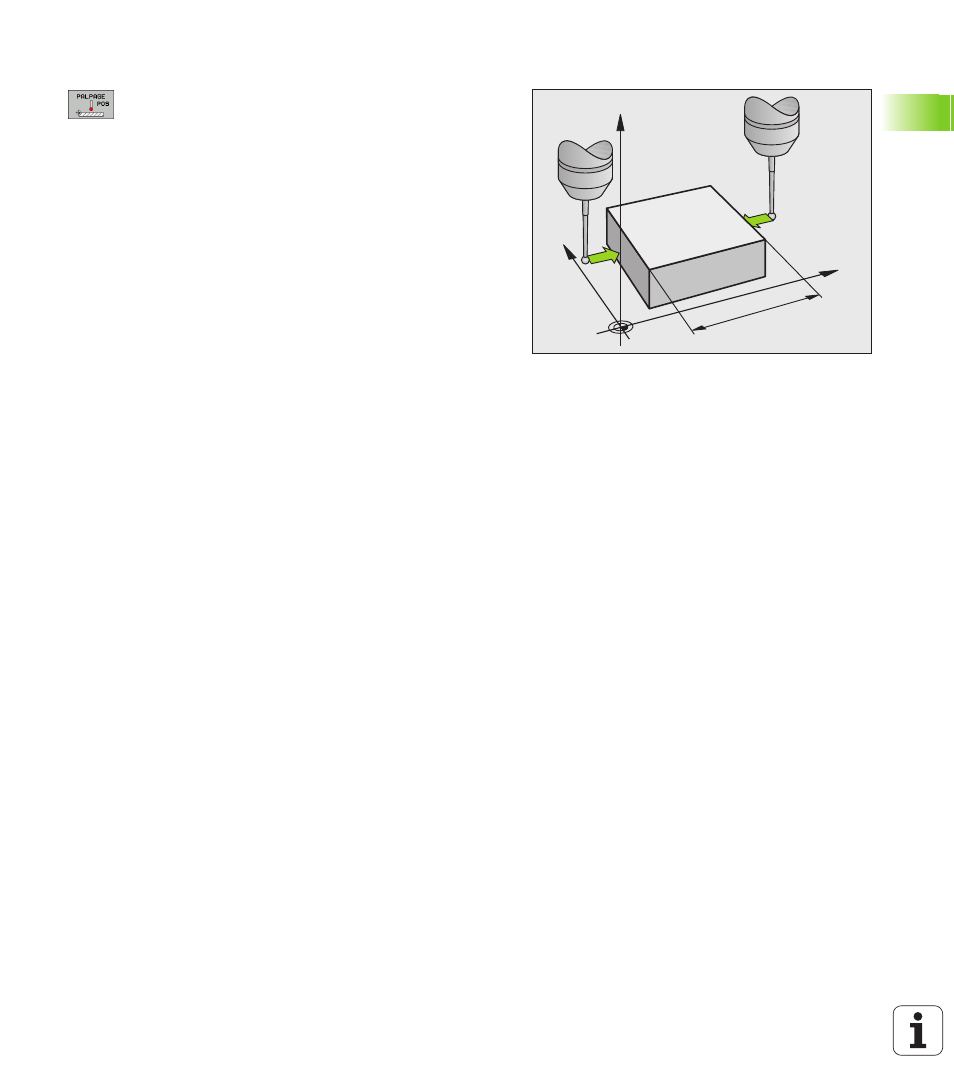

Définir les cotes d’une pièce
 Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE POS
 Positionner le palpeur à proximité du premier point de
palpage A
 Sélectionner le sens de palpage par softkey
 Palpage: Appuyer sur la touche START externe
 Noter la valeur affichée comme point de référence
(seulement si le point de référence initialisé
précédemment reste actif)
 Point de référence: Introduire „0“
 Quitter le dialogue: Appuyer sur la touche END
 Sélectionner à nouveau la fonction de palpage:
Appuyer sur la softkey PALPAGE POS
 Positionner le palpeur à proximité du deuxième point
de palpage B
 Sélectionner le sens du palpage par softkey: même
axe, mais sens inverse de celui du premier palpage
 Palpage: Appuyer sur la touche START externe
Dans l'affichage Point de référence, on trouve la distance entre les
deux points situés sur l’axe de coordonnées.
Réinitialiser l’affichage de position aux valeurs précédant la
mesure linéaire
 Sélectionner la fonction de palpage: Appuyer sur la softkey
PALPAGE POS
 Palper une nouvelle fois le premier point de palpage
 Initialiser le point de référence à la valeur notée précédemment
 Quitter le dialogue: Appuyer sur la touche END
Mesurer un angle
A l’aide d’un palpeur 3D, vous pouvez déterminer un angle dans le plan
d’usinage. La mesure porte sur:
„ l’angle compris entre l’axe de référence angulaire et une arête de la
pièce ou
„ l’angle compris entre deux arêtes
L’angle mesuré est affiché sous forme d’une valeur de 90° max.
Y
X
Z
A
B
l
