TNC 426, TNC 430 HEIDENHAIN 353
9.6 Ex
emples de pr
ogr
a
mmation

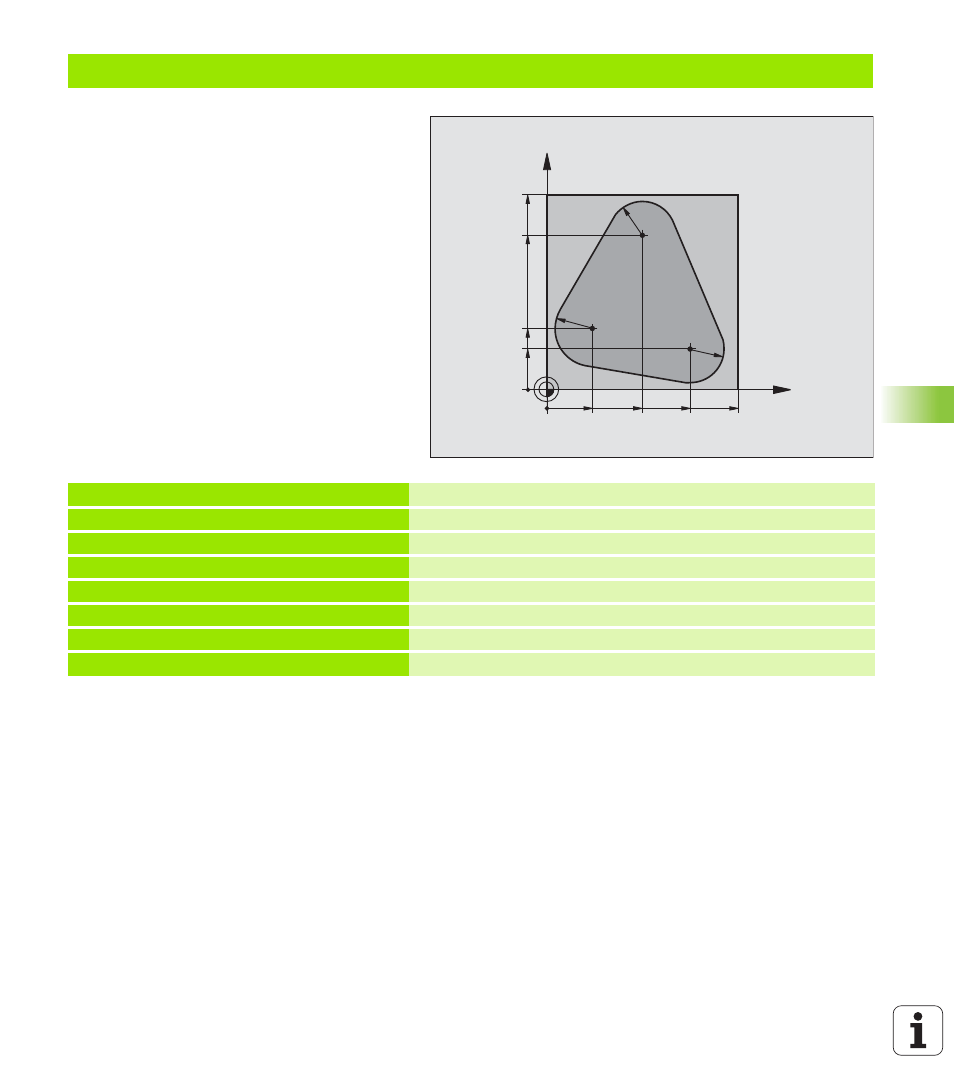

Exemple: Fraisage d’un contour en plusieurs passes
Déroulement du programme
n Pré-positionner l'outil sur l’arête supérieure de la
pièce
n Introduire la passe en valeur incrémentale
n Fraiser le contour
n Répéter la passe et le fraisage du contour
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Définition de l'outil
4 TOOL CALL 1 Z S500 Appel d'outil
5 L Z+250 R0 F MAX Dégager l'outil
6 L X-20 Y+30 R0 F MAX Pré-positionnement dans le plan d’usinage
7 L Z+0 R0 F MAX M3 Pré-positionnement sur l’arête supérieure de la pièce
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
