308 8 Programmation: Cycles
8.6 Cy
cles SL

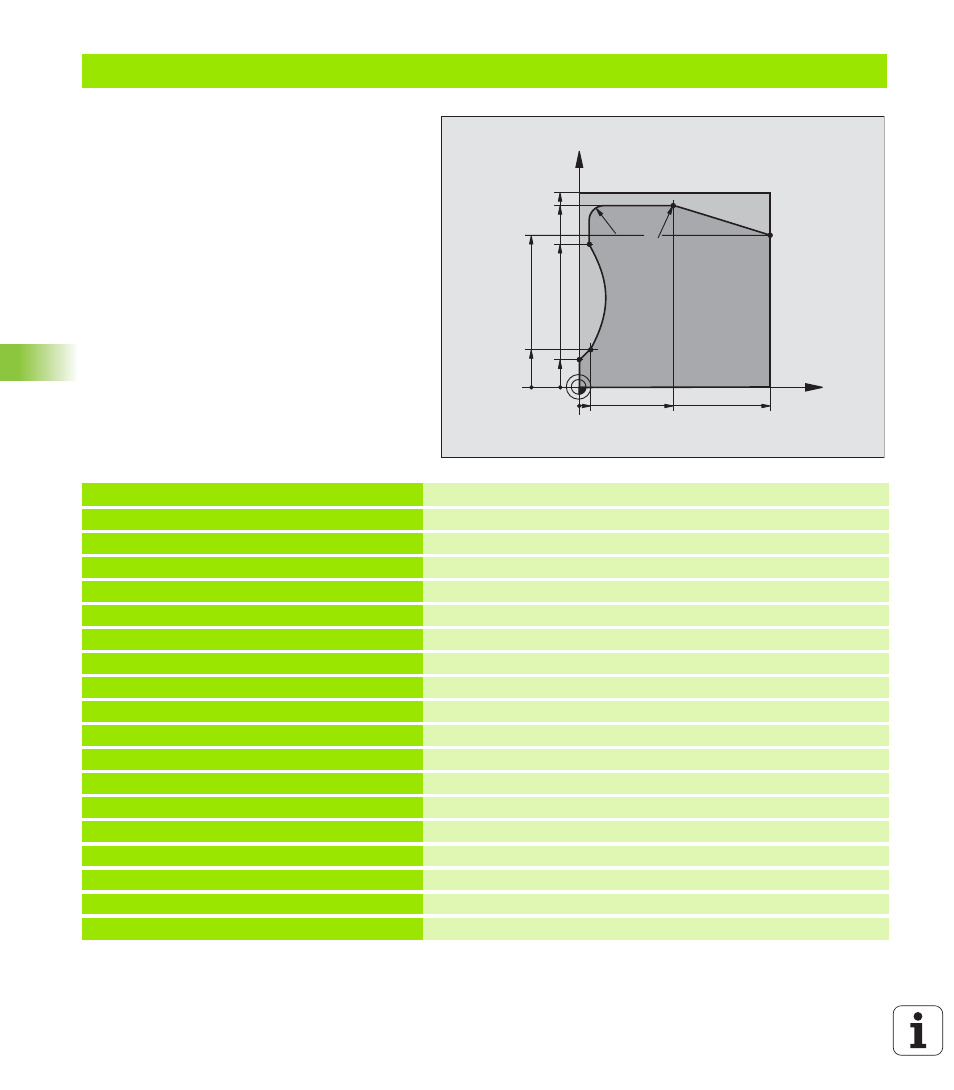

Exemple: Tracé de contour
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Définition de l'outil
4 TOOL CALL 1 Z S2000 Appel d'outil
5 L Z+250 R0 F MAX Dégager l'outil
6 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
7 CYCL DEF 14.1 LABEL CONTOUR 1
8 CYCL DEF 25.0 TRACE DU CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR FRAISAGE
Q3=+0 ;SUREPAIS. LATERALE
Q5=+0 ;COORD. SURFACE PIECE
Q7=+250 ;HAUTEUR DE SECURITE
Q10=5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGEE PROF.
Q12=200 ;AVANCE FRAISAGE
Q15=+1 ;MODE FRAISAGE
9 CYCL CALL M3 Appel du cycle
10 L Z+250 R0 F MAX M2 Dégager l’outil, fin du programme
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
