TNC 426, TNC 430 HEIDENHAIN 229
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

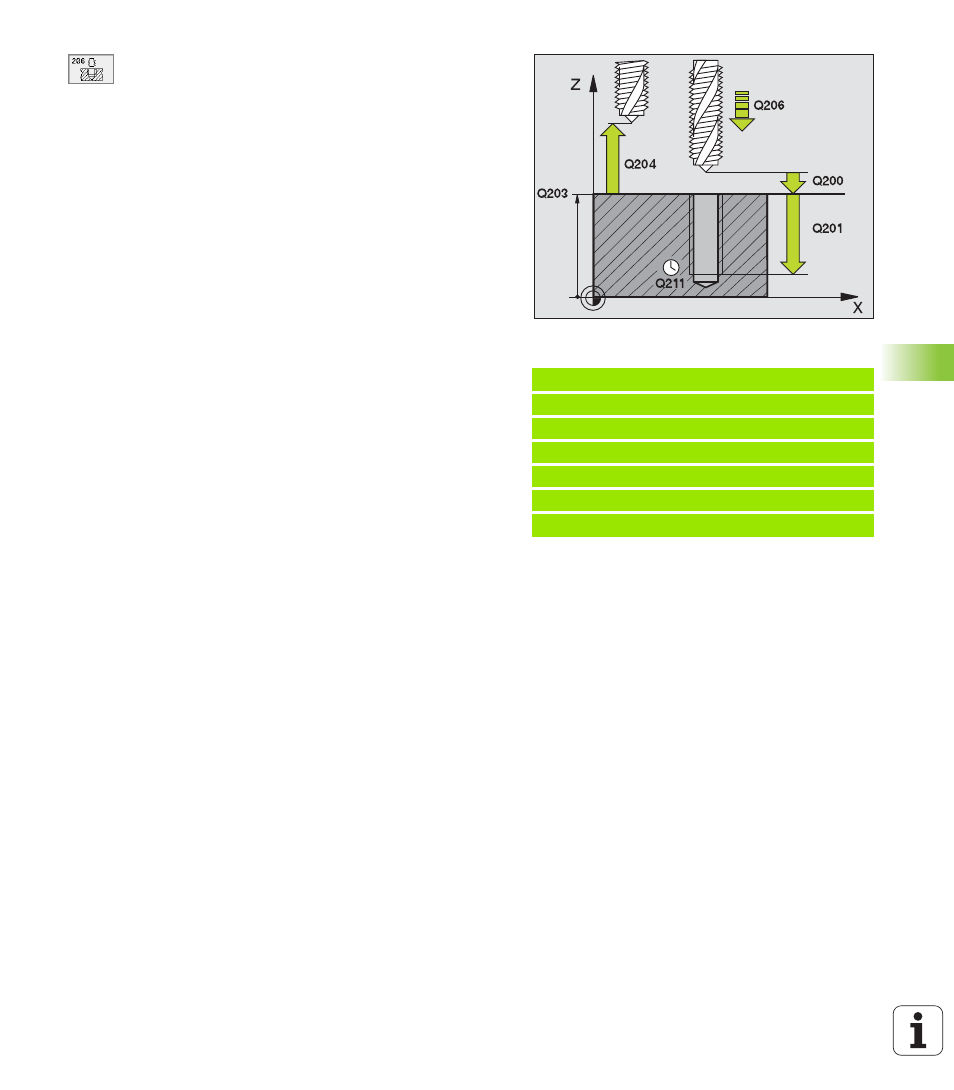

U U U U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce; valeur de référence: 4x pas de vis
U U U U Profondeur de perçage Q201 (longueur du filet, en
incrémental): Distance entre la surface de la pièce et
la fin du filet
U U U U Avance F Q206: Vitesse de déplacement de l'outil lors
du taraudage
U U U U Temporisation au fond Q211: Introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait
U U U U Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
U U U U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
Calcul de l'avance: F = S x p
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.
Exemple: Séquences CN
25 CYCL DEF 206 NOUVEAU TARAUDAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q211=0.25 ;TEMPO. AU FOND
Q203=+25 ;COORD. SURFACE PIECE
Q204=50 ;SAUT DE BRIDE
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas de vis (mm)
