TNC 426, TNC 430 HEIDENHAIN 293
8.6 Cy
cles SL

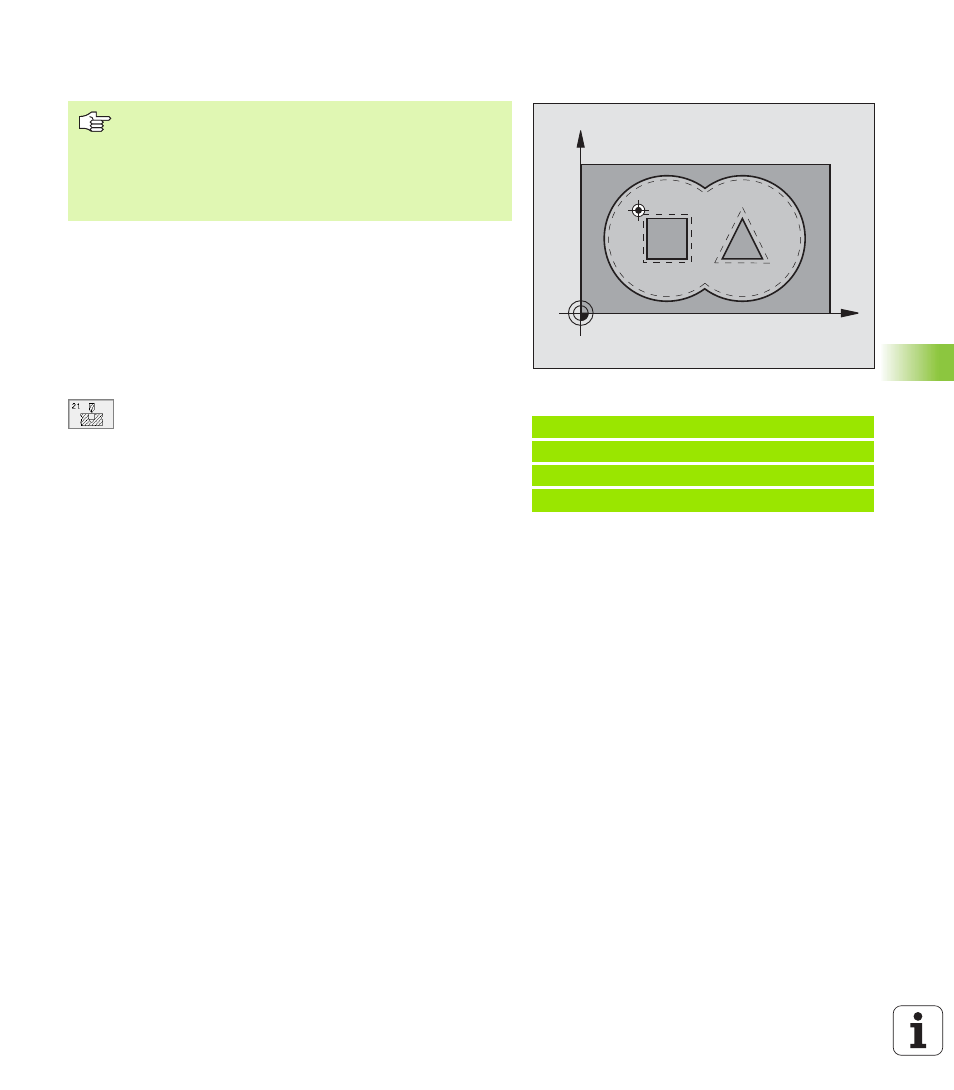

PRE-PERCAGE (cycle 21)
Déroulement du cycle
dito cycle 1 Perçage profond, cf. „Cycles de perçage, taraudage et
fraisage de filets”, page 210.
Applications
Pour les points de plongée, le cycle 21 PRE-PERCAGE tient compte
de la surépaisseur de finition latérale, de la surépaisseur de finition en
profondeur, et du rayon de l'outil d'évidement. Les points de plongée
sont aussi points initiaux pour l'évidement.
U U U U Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe (signe „–“ avec
sens d'usinage négatif)
U U U U Avance plongée en profondeur Q11: Avance de
perçage en mm/min.
U U U U Numéro outil d'évidement Q13: Numéro de l'outil
d'évidement
Exemple: Séquences CN
58 CYCL DEF 21.0 PRE-PERCAGE
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGEE PROF.
Q13=1 ;OUTIL D'EVIDEMENT
X
Y
Pour le calcul des points de plongée, la TNC ne tient pas
compte d'une valeur Delta DR programmée dans TOOL
CALL.
Aux endroits resserrés, il se peut que la TNC ne puisse
effectuer un pré-perçage avec un outil plus gros que l'outil
d'ébauche.
