TNC 426, TNC 430 HEIDENHAIN 291
8.6 Cy
cles SL

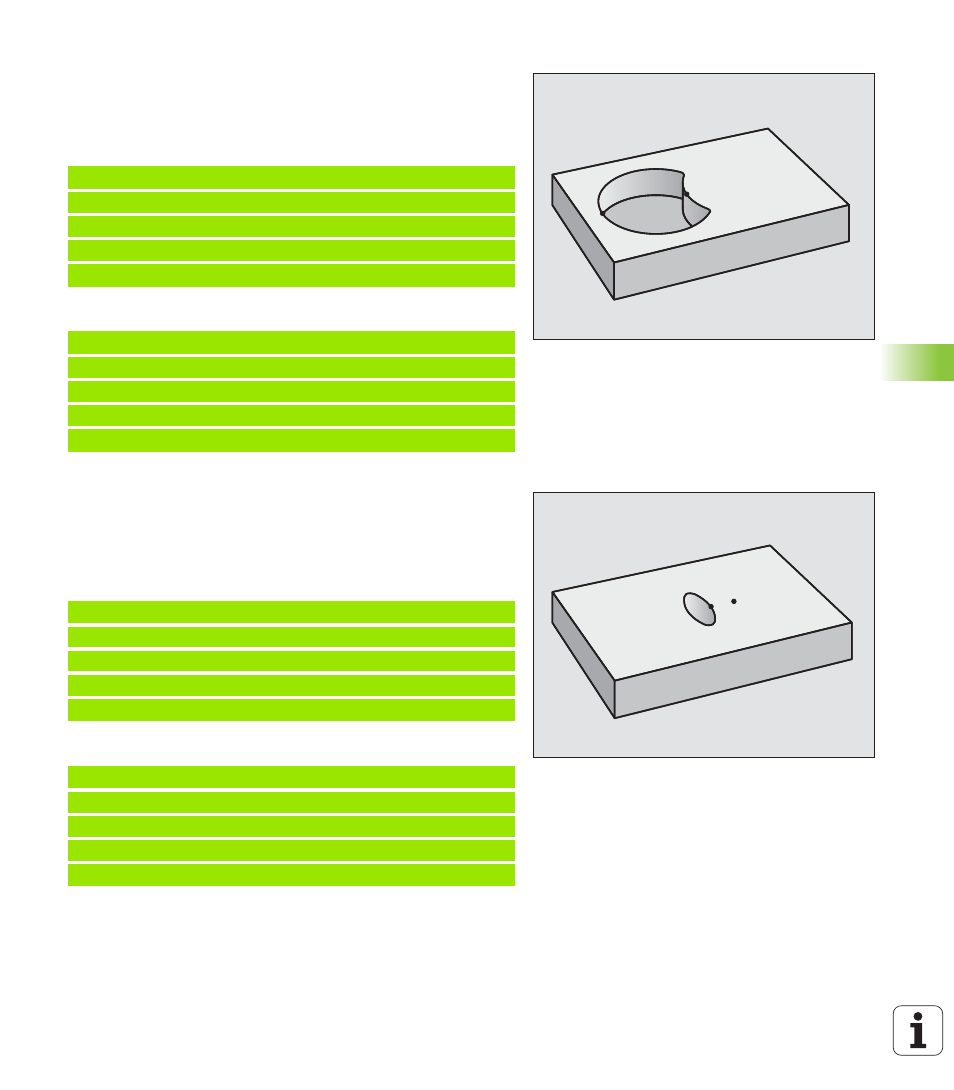

Surface „différentielle“
La surface A doit être usinée sans la partie recouverte par B:
n
La surface A doit être une poche et la surface B, un îlot.
n
A doit débuter à l’extérieur de B.
Surface A:
Surface B:
Surface „d'intersection“
La surface commune de recouvrement de A et de B doit être usinée.
(les surfaces avec simple recouvrement doivent rester non usinées.)
n A et B doivent être des poches.
n A doit débuter à l’intérieur de B.
Surface A:
Surface B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
