I - 4
Programmation du POSITIP
66
Manuel de l'utilisateur
POSITIP 855
Sous-programmes et répétitions de partie de programme
1
ENT
ENT
/

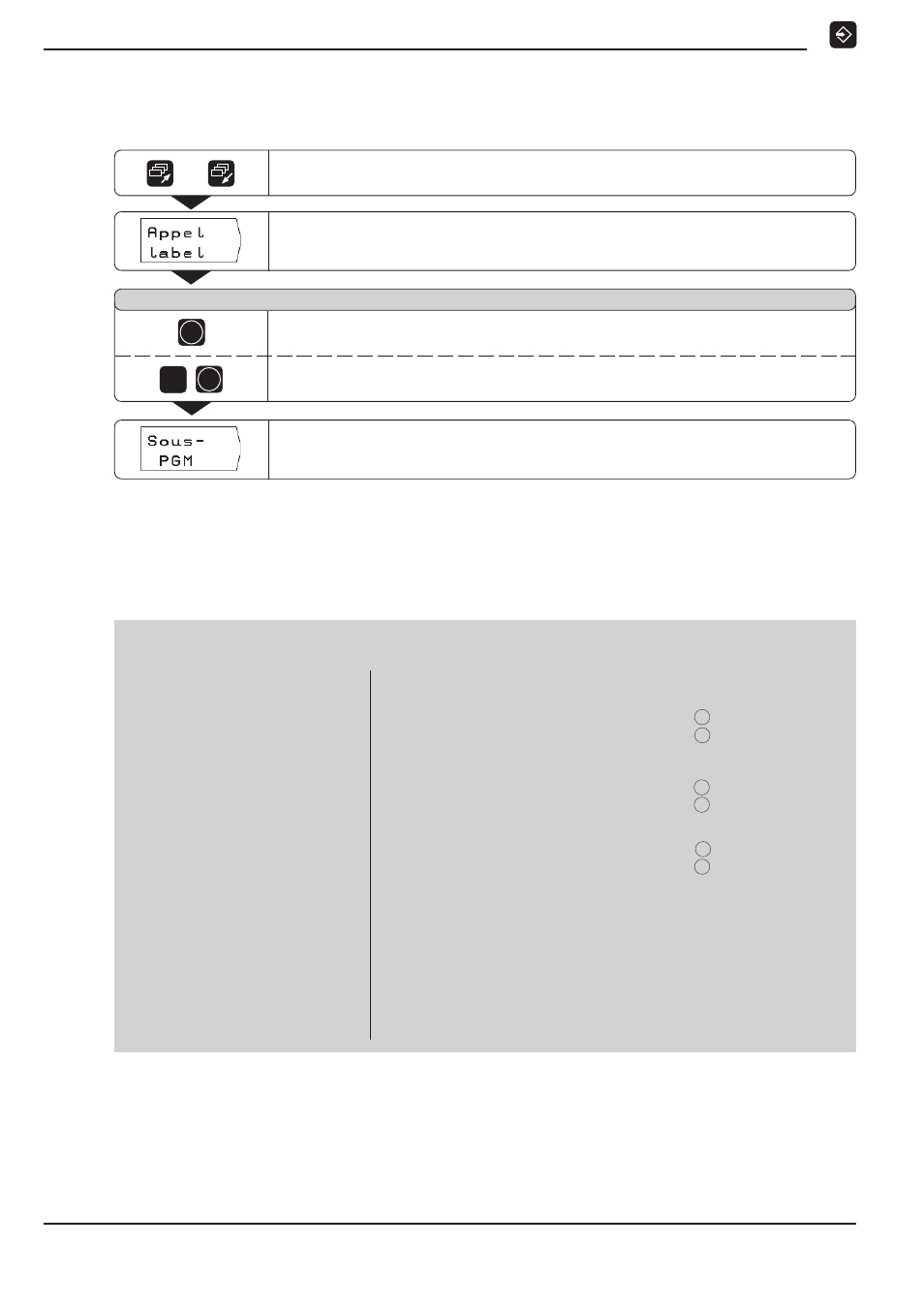

Exemple: Introduire un appel de sous-programme -
CALL LBL
Feuilleter jusqu'au deuxième menu de softkeys.
Numéro de label ?
Prendre en compte le
numéro de label
proposé.
En mode de fonctionnement
EXECUTION DE PROGRAMME
et après
une séquence
CALL LBL,
les séquences exécutées sont celles qui
sont situées dans le sous-programme entre la séquence
LBL
portant
le numéro appelé et la séquence suivante avec
LBL 0.
Le sous-
programme est également exécuté une fois au moins sans une
séquence
CALL LBL
Appeler le label.
Le POSITIP propose le
numéro de label
initialisé en dernier.
Introduire le
numéro de label
( 1 ). Valider l'introduction.
Le label
CALL LBL 1
appelé apparaît dans la séquence actuelle.
La question
Nombre de répétitions REP ?
n'est pas valide pour les
sous-programmes. La softkey confirme l'appel d'un sous-programme.
Séquences de programme
0
BEGIN PGM 30
MM
Début du programme, n° du programme et unité de mesure
1
Z+20.000
Hauteur de sécurité
2
X+20.000
R0
Coordonnée X point de plongée sur rainure
1
3
Y+10.000
R0
Coordonnée Y point de plongée sur rainure
1
4
CALL LBL 1
Appel du sous-programme 1: exécuter les séquences 12 à 16
5
X+40.000
R0
Coordonnée X point de plongée sur rainure
2
6
Y+50.000
R0
Coordonnée Y point de plongée sur rainure
2
7
CALL LBL 1
Appel du sous-programme 1: exécuter les séquences 12 à 16
8
X+60.000
R0
Coordonnée X point de plongée sur rainure
3
9
Y+40.000
R0
Coordonnée Y point de plongée sur rainure
3
10
CALL LBL 1
Appel du sous-programme 1: exécuter les séquences 12 à 16
11
Z+20.000
Hauteur de sécurité
12
LBL 1
Début du sous-programme 1
13
Z–10.000
Plongée à la profondeur de la rainure
14
IY+20.000
R0
Fraiser la rainure
15
Z+2.000
Dégager l'outil
16
LBL 0
Fin du sous-programme 1
17
END PGM 30
MM
Fin du programme, n° de programme et unité de mesure
