Introduction de la longueur et du rayon de l'outil
Vous introduisez la longueur et le rayon de vos outils dans le
tableau d'outils du POSITIP.
Vous pouvez introduire jusqu'à 99 outils.
Avant de commencer l'usinage de la pièce, sélectionnez l'outil à
l'intérieur du tableau d'outils. Le POSITIP prend alors en compte la
longueur et le rayon d'outil introduits
La „longueur d'outil“ que vous introduisez correspond à la
différence de longueur
∆
L entre l'outil et l'outil zéro.
Signe pour la différence de longueur
∆∆∆∆∆
L
L'outil est plus long que l'outil zéro:
∆
L > 0
L'outil est plus court que l'outil zéro:
∆
L < 0
Exemple:Introduire la longueur et le diamètre de l'outil dans le
tableau d'outils
Numéro d'outil par ex. 7
Axe d'outil Z
Diamètre d'outil D = 8 mm
Longueur d'outil L = 12 mm
Z
L
7
>0
L
0
=0
T
0
T
7
D
7
X
MOD
Sélectionner le paramètre utilisateur.
Avec la softkey Tableau d'outil feuilleter jusqu'au menu de softkeys.
Introduire le numéro d'outil (par ex. 7 ) et valider l'introduction.
/
7 ENT
N u m é r o d'o u t i l ?
Ouvrir le tableau d'outil
Sauter à la colonne „ Diamètre “.
Introduire le diamètre d'outil (8 mm ) et valider l'introduction. 8 ENT
D i a m è t r e d'o u t i l ?
Z
X
∆
L
3
<0
∆
L
2
>0
∆
L
1
=0
D
1
T
1
T
2
T
3
D
2
D
3
MOD

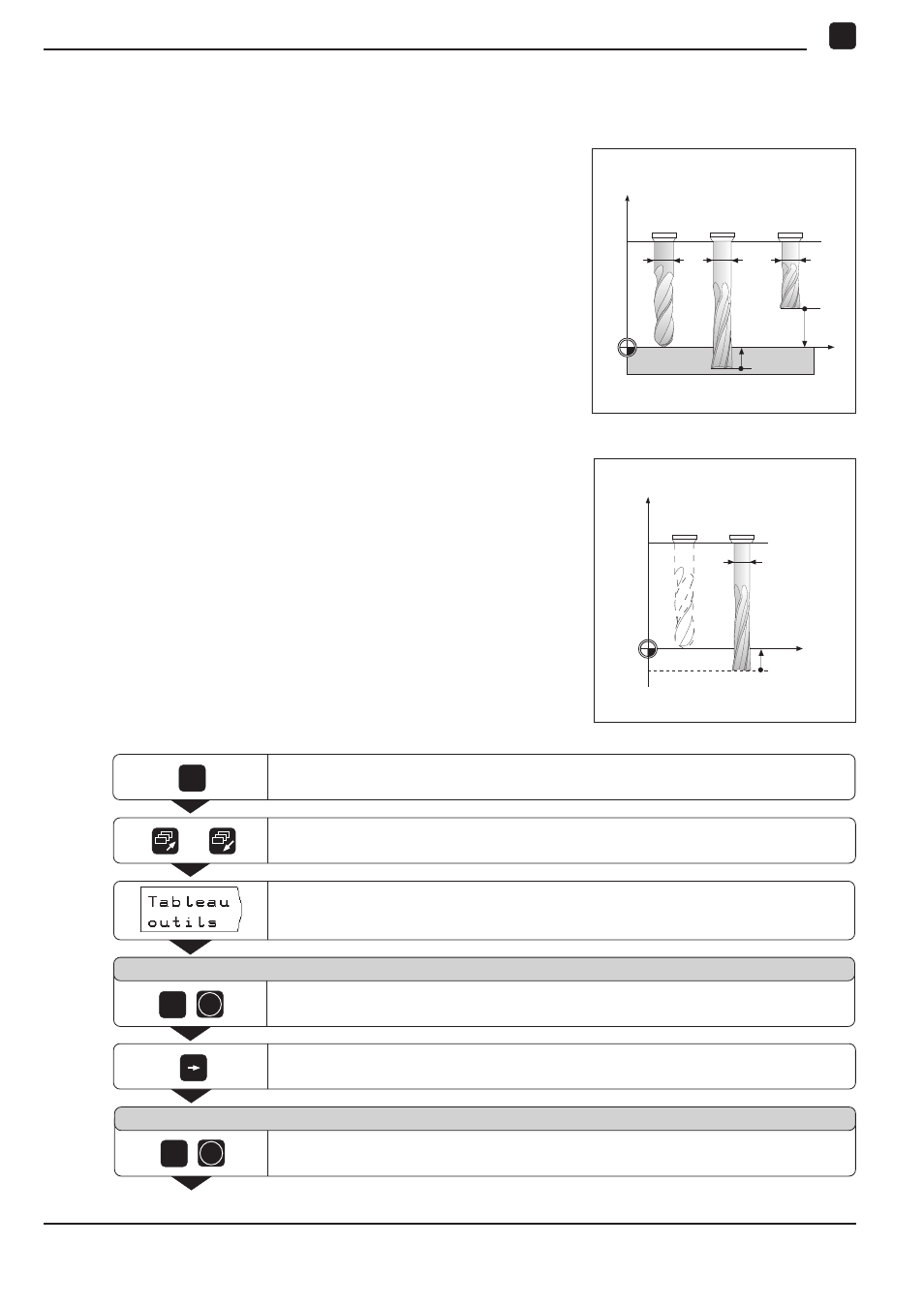

Fig. 17: Longueur et diamètre d'outil
