I - 2 Travailler avec le POSITIP - Les premiers pas
32 Manuel de l'utilisateur POSITIP 855
Y
X
50
50
30
30
1
20
20
2
0
0

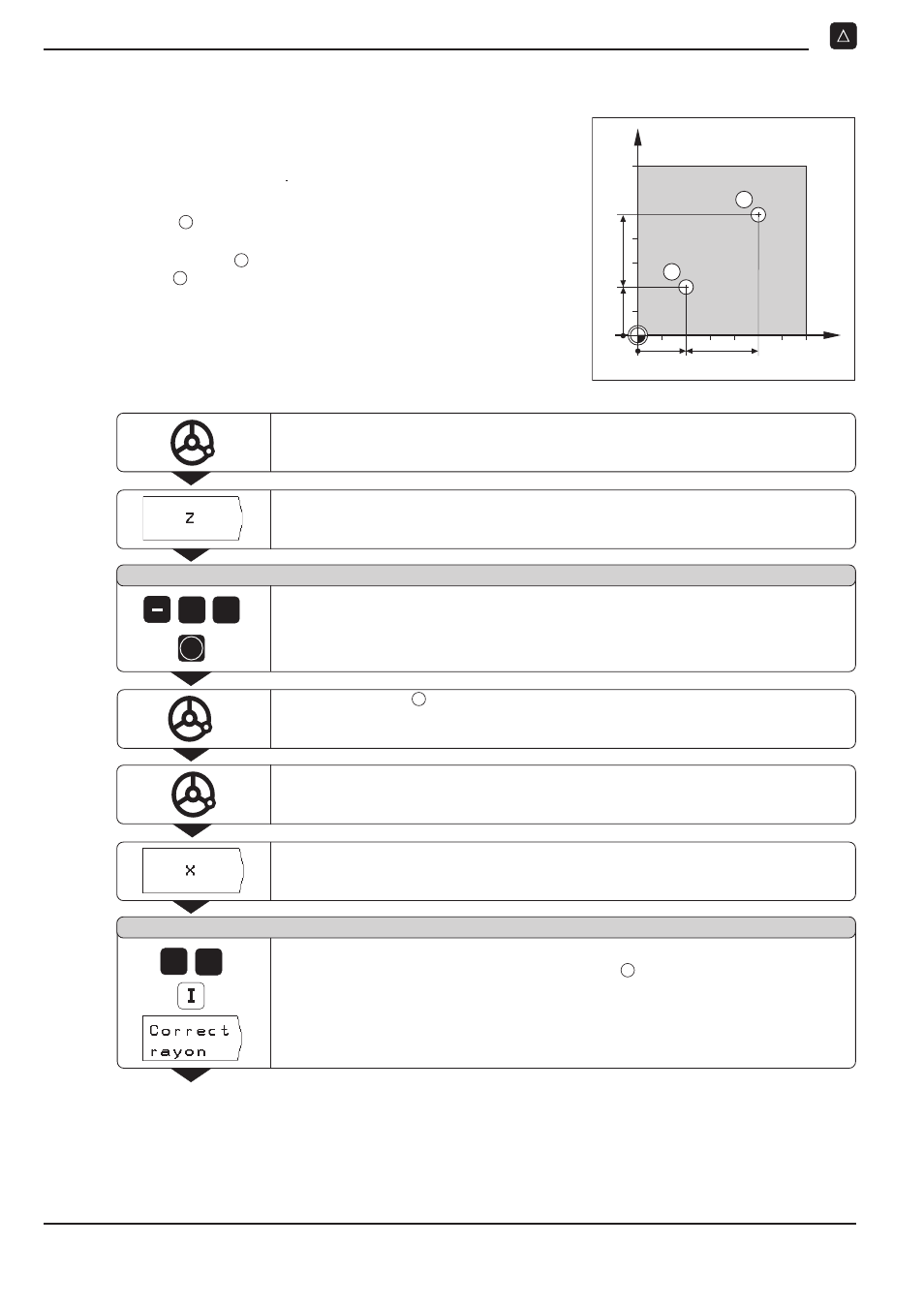

Afficher les positions et les aborder
Mode de fonctionnement: CHEMIN RESTANT
Exemple: Percer par „décomptage vers zéro“
Les coordonnées sont introduites en valeur incrémentale:
Ci-dessous et à l'écran, elles sont désignées par un „
I “.
Le point de référence correspond au point zéro pièce.
Perçage à X = 20 mm
Y = 20 mm
Distance du trou par rapport
au trou
I X= 30 mm
I Y= 30 mm
Profondeur de perçage Z =–12 mm
Prépositionner l'outil de perçage au dessus du premier trou.
Sélectionner l'axe Z.
Position nominale ?
1 2
ENT
Introduire la Position nominale de la profondeur de perçage: Z = –12 mm.
Valider l'introduction.
Le curseur graphique de positionnement est affiché pour l'axe Z.
Percer le trou : Déplacer l'axe Z à la valeur d'affichage zéro.
Le petit carré du curseur graphique de positionnement est centré
entre les deux marques.
Position nominale ?
Dégager l'outil dans l'axe d'outil ( Z ).
Sélectionner l'axe X.
0 3
Introduire la Position nominale du trou : X = 30 mm
et
marquer l'introduction en valeur incrémentale.
Sélectionner la correction du rayon d'outil: R 0.
1
2
1
1
2
