I - 4 Programmation du POSITIP
POSITIP 855 Manuel de l'utilisateur 53
Y
X
Z

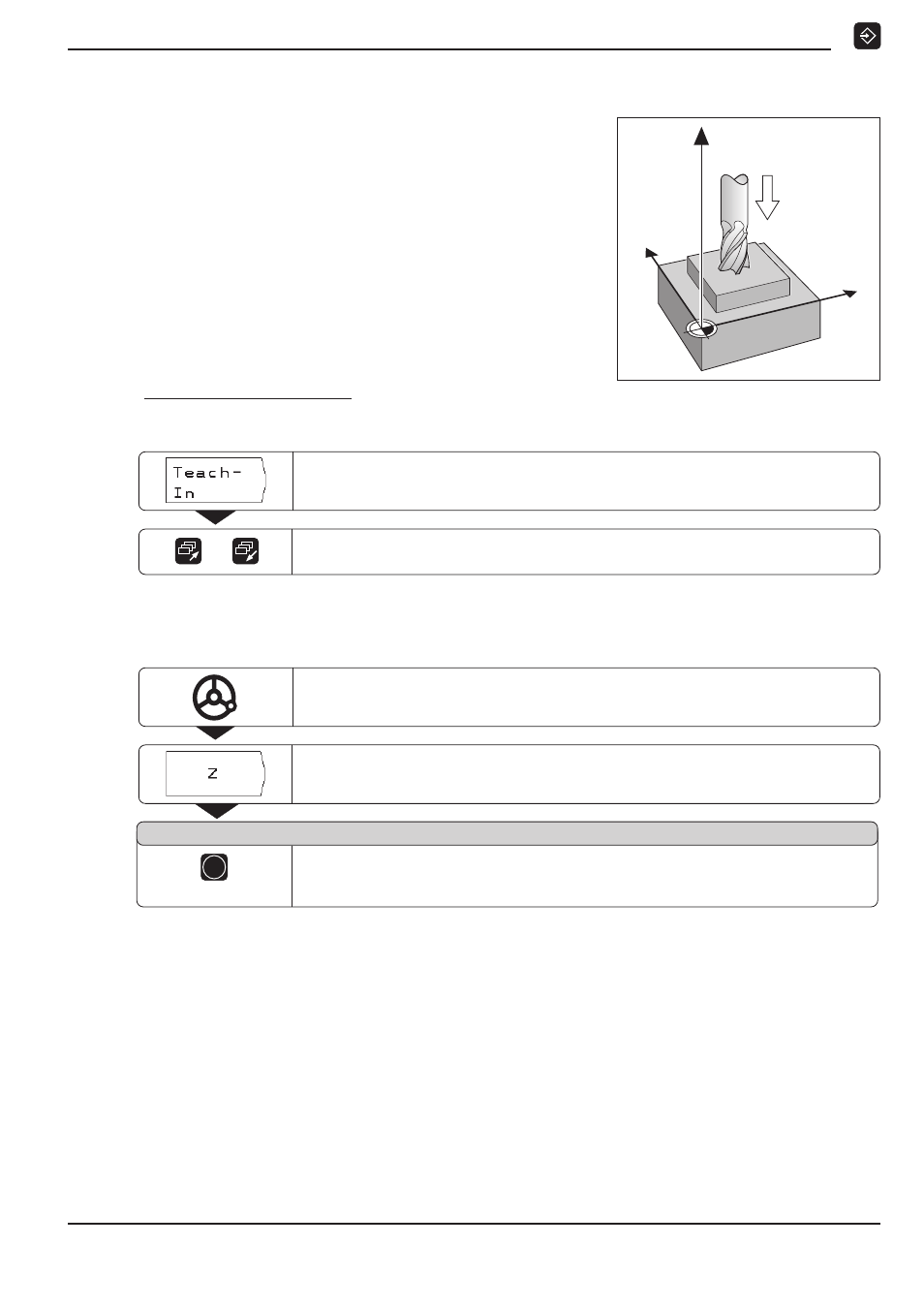

Prise en compte de positions: Mode Teach-In
Sélectionner Teach-In .
Feuilleter jusqu'à TEACH-IN / POSITION EFFECTIVE . /
Exemple: Prendre en compte dans un programme la
coordonnée Z (surface de la pièce)
Sélectionner l'axe d'outil ( Z ).
Déplacer l'outil jusqu'à ce qu'il affleure la surface de la pièce.
ENT
Prise en compte position effective Z ?
Mode de fonctionnement: MEMORISATION DE PROGRAMME
Prise en compte dans le programme de la position effective de
l'axe Z .
Exemple de programme avec TEACH-IN / POSITION EFFECTIVE :
Affleurer un îlot et transposer les positions dans un
programme
TEACH-IN / POSITION EFFECTIVE vous permet d'élaborer un
programme contenant les positions effectives de l'outil.
Si vous exécutez le programme à partir des positions effectives:
➤
➤ ➤ ➤ ➤ utilisez un outil de même diamètre que celui dont vous vous
êtes servis pour affleurer les positions effectives.
➤ ➤ ➤ ➤ ➤ Si vous utilisez un autre outil, vous devez alors introduire toutes
les séquences de programme avec la correction de rayon.
Vous devez introduire comme rayon d'outil la différence entre
les rayons des deux outils:
Rayon de l'outil d'usinage
– Rayon de l'outil Teach-In
= Rayon d'outil à introduire
