Fraisage de poche rectangulaire dans le programme
Le POSITIP facilite l'évidement de poches rectangulaires: Il vous
suffit d'introduire les dimensions de la poche rectangulaire pour
qu'il calcule les trajectoires d'évidement.
Déroulement du cycle

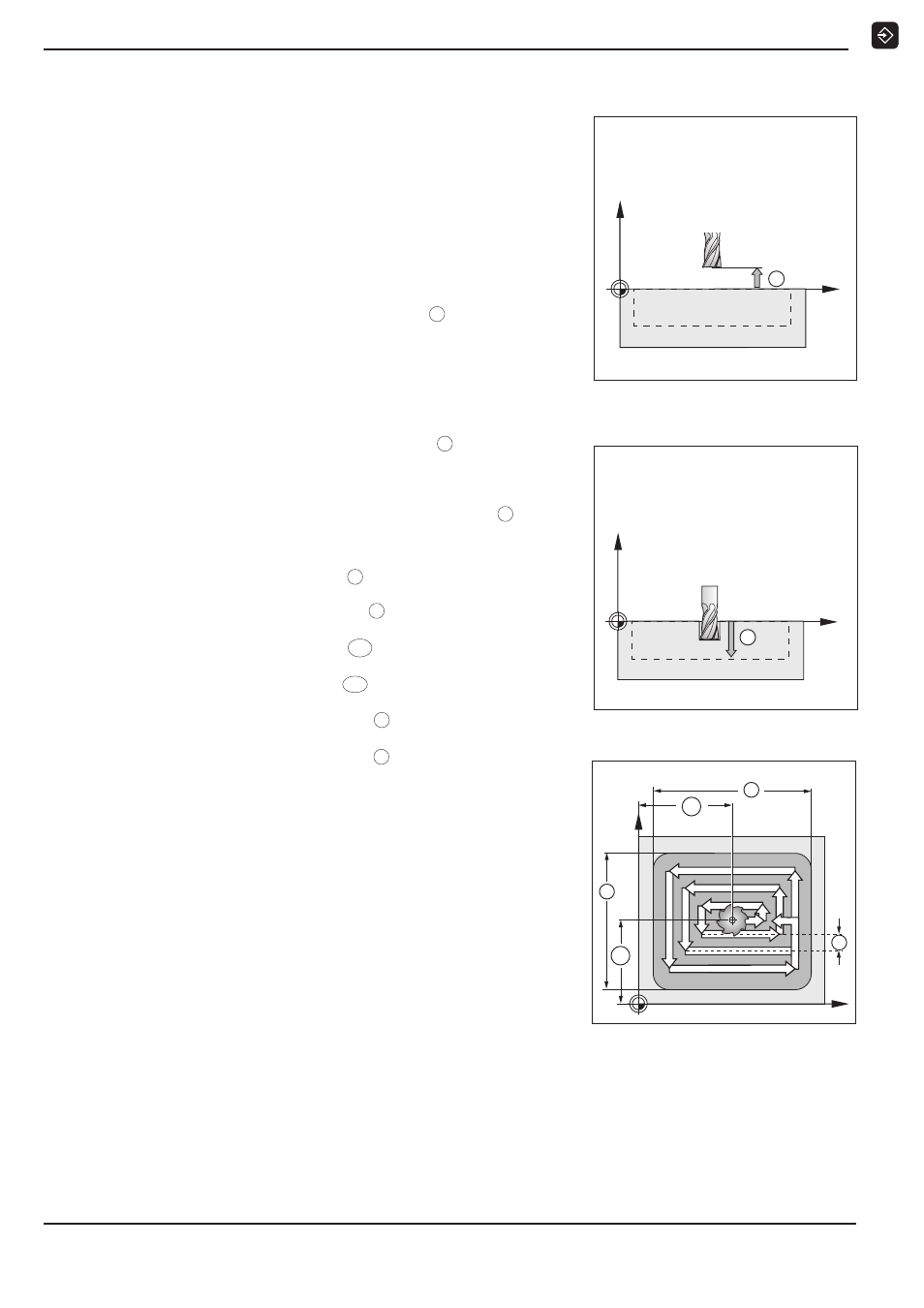

Le déroulement du cycle est illustré par les figures 7.6, 7.7 et 7.8.
I :
Le POSITIP indique les trajectoires restantes pour le
positionnement de l'outil à la position initiale
A : tout d'abord
dans l'axe d'outil, puis dans le plan d'usinage au centre de la
poche.
II :
Evidement de la poche sur la trajectoire représentée sur la figure
(la figure 7.8 illustre un fraisage en avalant). La passe a lieu dans
le plan d'usinage en fonction du rayon d'outil
R . Celle-ci peut
être librement choisie dans l'axe d'outil.
III :
La procédure est répétée jusqu'à ce que la profondeur B
programmée ait été atteinte.
Données d'introduction pour le cycle 5.0 POCHE RECTANGULAIRE
• Position initiale - POS.INIT. A
(introduire en valeur absolue, se réfère au point zéro)
• Profondeur de fraisage - PROF. B
(introduire en valeur absolue, se réfère au point zéro)
• Centre de la poche X - POSX MX
Centre de la poche dans l'axe principal du plan d'usinage.
• Centre de la poche Y - POSY MY
Centre de la poche dans l'axe auxiliaire du plan d'usinage.
• Longueur du côté X - LONG. X X
Longueur de la poche dans le sens de l'axe principal.
• Longueur du côté Y - LONG. Y Y
Longueur de la poche dans le sens de l'axe auxiliaire.
• Sens SENS
Introduction 0: fraisage en avalant (fig. 7.8: sens anti-horaire)
Introduction 1: fraisage en opposition (sens horaire)
• Surépaisseur de finition - SUREP.
Surépaisseur de finition dans le plan d'usinage.
Fig. 7.6: La phase I dans le cycle
5.0 POCHE RECTANGULAIRE
I
Z
A
X
II
Z
B
X
Fig. 7.8: La phase III dans le cycle
5.0 POCHE RECTANGULAIRE
III
MY
R
Y
X
MX
Y
X
Fig. 7.7: La phase II dans le cycle
5.0 POCHE RECTANGULAIRE
