I - 3 Travailler avec le POSITIP - Schémas de trous
36 Manuel de l'utilisateur POSITIP 855

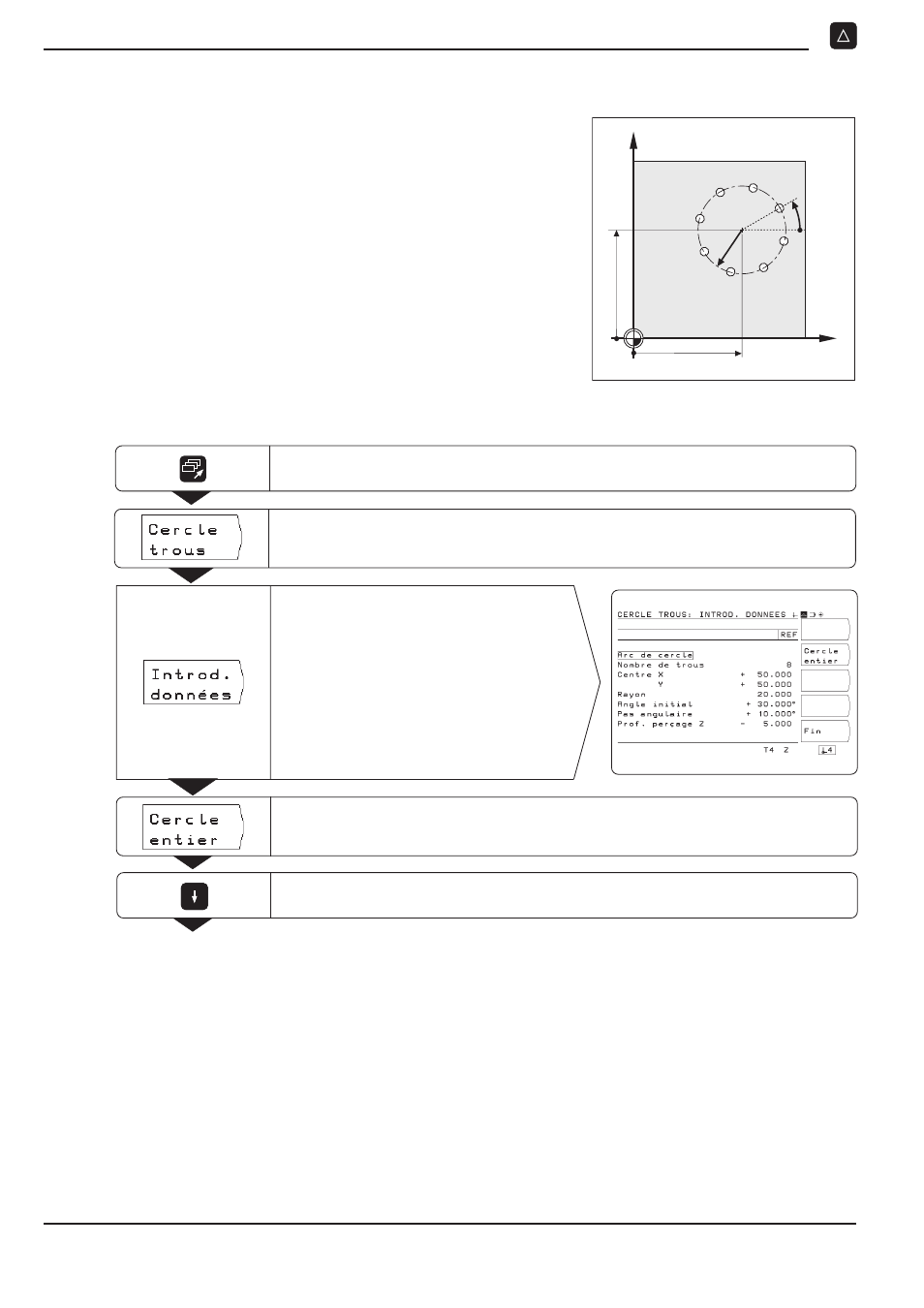

Exemple: Introduire et exécuter un cercle de trous
Nombre de trous 8
Coordonnées du centre X = 50 mm
Y = 50 mm
Rayon du cercle de trous 20 mm
Angle initial: Angle compris entre
l'axe X et le premier trou
30°
Profondeur de perçage Z = – 5 mm
Y
X
30°
R20
50
50
0
0
Cercle de trous
1ère phase: Introduire les données du cercle de trous
Mode de fonctionnement: CHEMIN RESTANT
Sélectionner Cercle de trous
Sélectionner Introduction données
Si nécessaire: Préparer l'introduction des données pour le cercle de trous.
Au-dessus des données est encadré:
Cercle entier
La softkey saute à Arc de cercle .
Introduire les données et appeler le dialogue
Commuter sur le 2ème menu de softkeys dans le mode CHEMIN RESTANT .
