I - 3 Travailler avec le POSITIP – Schémas de trous
40 Manuel de l'utilisateur POSITIP 855

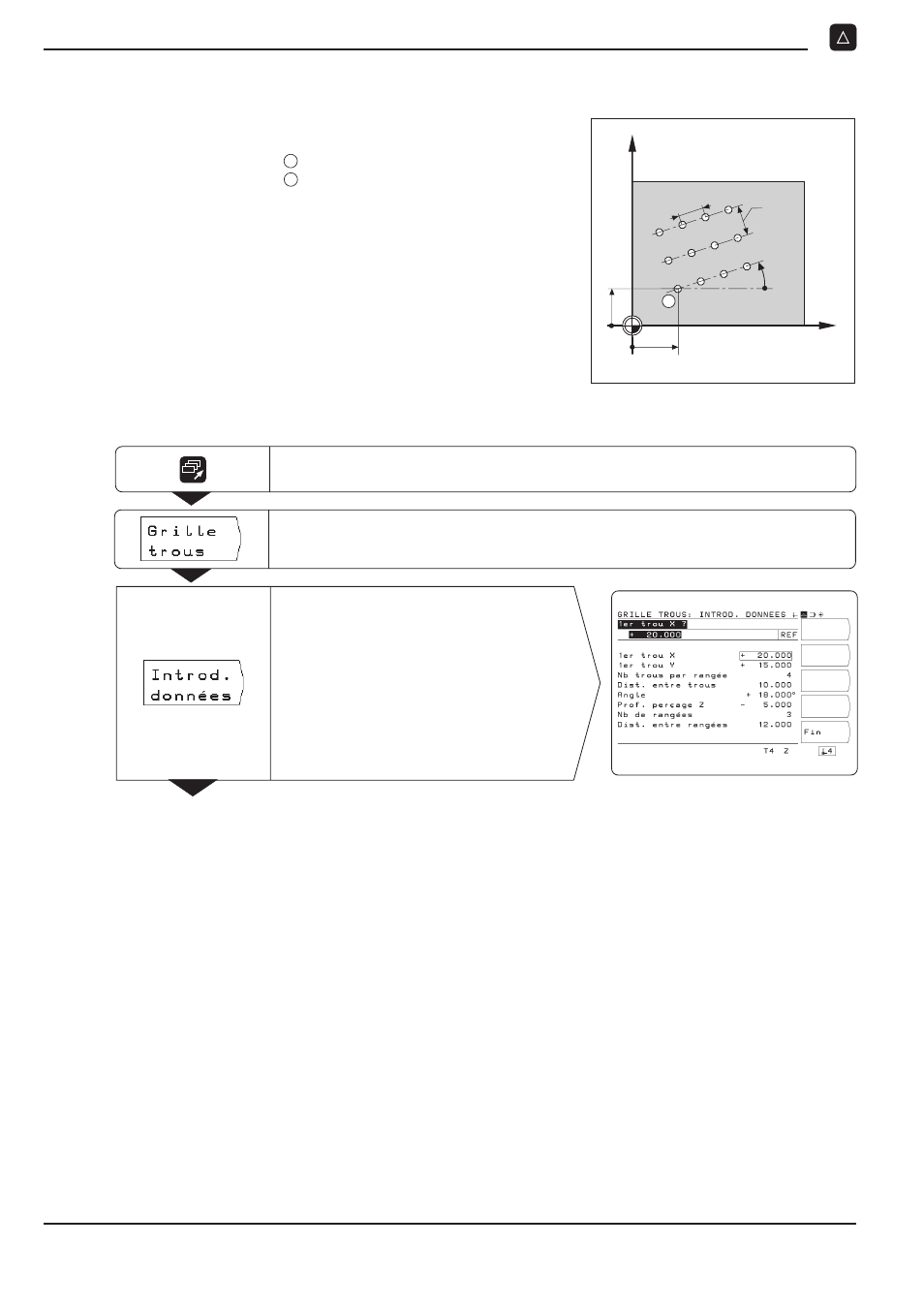

Grille de trous
1ère phase: Introduire les données de la grille de trous
Mode de fonctionnement: CHEMIN RESTANT
Sélectionner Grille de trous
Sélectionner Introduction données
Commuter sur le 2ème menu de softkeys dans le mode CHEMIN RESTANT .
Y
X
15
20
0
0
1
10
18°
12
Exemple: Introduire et exécuter une grille de trous
Cooordonnée X du trou X = 20 mm
Cooordonnée Y du trou Y = 15 mm
Nombre de trous par rangée 4
Distance entre les trous 10 mm
Angle compris entre les rangées et l'axe X 18°
Profondeur de perçage Z = – 5 mm
Nombre de rangées 3
Distance entre les rangées 12 mm
1
1
