II - 6 Entrées et sorties à commutation
POSITIP 855 Informations techniques 107
1 6 2 7 3 8 5 4 9
14 15 16 17 18 19 20 21
10 11 12 13
22 23 24 25
II - 6
Entrées et sorties à commutation
Fonctions des signaux de commutation du raccordement Sub-D EXT:
•
Annulation affichage valeur effective d'un axe de coordonnées
• Commande des instructions de mise hors tension
• Lancement restitution des valeurs de mesure (cf. chap. II - 5)
L'interface X41 (EXT) est conforme à l'„isolation
électrique du secteur“ selon EN 50 178.
Les sorties pour les plages de commutation sont
séparées galvaniquement par opto-coupleurs.
A T T E N T I O N ! Danger pour composants
internes!
La tension des boucles de courant externes doit
être alimentée selon VDE 0100, chap. 410
(tension de basse protection)!
Ne raccorder les charges inductives – par ex.
relais – qu'à des diodes de roue libre!
Blinder les champs électromagnétiques!
Raccordement par câble blindé, relier le blindage
au carter de la prise!
Distribution du raccordement Sub-D EXT (raccordement X41)
Plot Affectation
10 0 V pour plages de commutation
23, 24, 25 24 V – pour plages de commutation
11 POSITIP en service
14 Val. affichage hors plage commutation 0
15 Val. affichage hors plage commutation 1
16 Val. affichage hors plage commutation 2
17 Val. affichage hors plage commutation 3
18 Val. affichage hors plage commutation 4
19 Val. affichage hors plage commutation 5
20 Val. affichage hors plage commutation 6
21 Val. affichage hors plage commutation 7
1 0 V (interne)
2 Remise à zéro axe 1
3 Remise à zéro axe 2
4 Remise à zéro axe 3
5 Remise à zéro axe 4
8 Impulsion: restituer valeur de mesure
9 Contact: restituer valeur de mesure
6, 7, 12, ne pas raccorder
13, 22

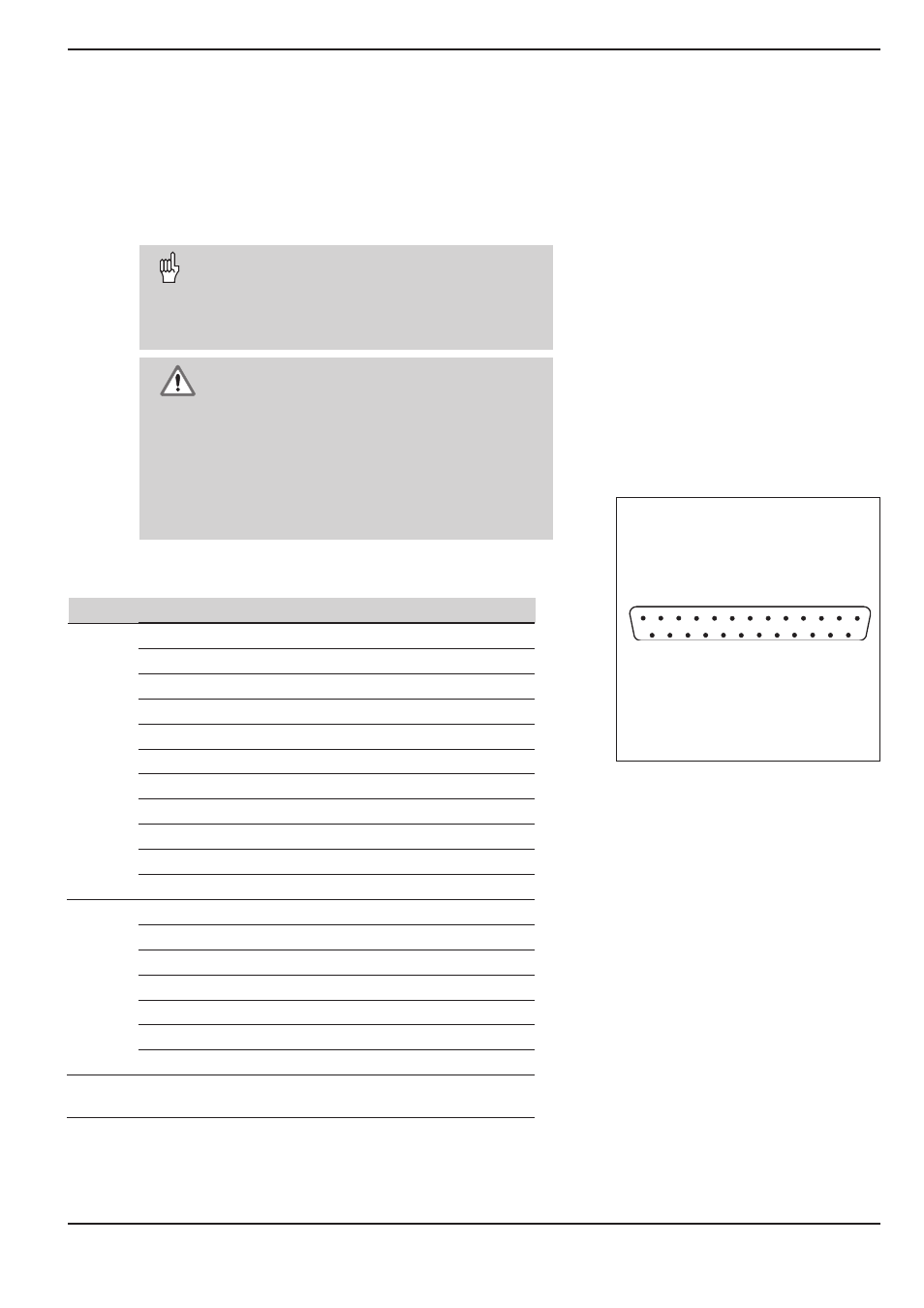

Fig. 48: Le raccordement Sub-D EXT du
POSITIP
Sorties
Entr
é
es
