Entretien
Lubrification du levier d’embrayage
mécanique
1. L’écrou de réglage du câble d’embrayage est situé à
côté du tube inférieur gauche. Faites glisser le cou-
vercle de protection en caoutchouc loin du régleur.
Desserrez le contre-écro u.
2. Tournez le dispositif de
réglage du câble complè-
tement vers l’intérieur
pour fournir un jeu libre
maximum au levier.
3. Retirez l’attache en « C » et
la goupille du levier
d’embrayage. Débranchez
le câble d’embrayage du
levier d’embrayage.
4. Retirez la vieille graisse et
la saleté du levier et du
boîtier. Lubrifiez le levier
d’embrayage et la gou-
pille avec de la graisse d’assemblage pour molybdène
ou de la graisse tout usage.
AVIS : Durant l’installation du levier, tenez compte du com-
mutateur d’embrayage interne. Un assemblage inap-
proprié peut causer des dommages au commutateur.
5. Reconnectez le câble d’embrayage. Remettre l’attache
en « C » et la goupille du levier.
6. Réglez le jeu libre du levier d’embrayage. Consultez la
page 102.
7. Serrez l’écrou de réglage et faites glisser le couvercle
de protection sur le régleur.
Lubrification du câble d’embrayage
mécanique
Lubrifiez les extrémités du câble de commande aux inter-
valles recommandés dans le tableau d’entretien périodique
à partir de la page 88.
AVIS : Les enveloppes externes sont lubrifiées en usine. Une lubrifi-
cation supplémentaire pourrait nuire à la performance du
câble.
Vérifiez si l’acheminement est approprié et le mouvement
est facile. Vérifiez si l’enveloppe externe est endommagée
et si les câbles exposés sont effilochés, pliés ou corrodés.
Remplacez tous les câbles endommagés, collants ou lâches.
1. Débranchez le câble au niveau du levier d’embrayage
et du couvercle principal.
2. Lubrifiez les extrémités du cylindre avec de la graisse
tout usage.
3. Rebranchez le câble et réglez le jeu libre au besoin.

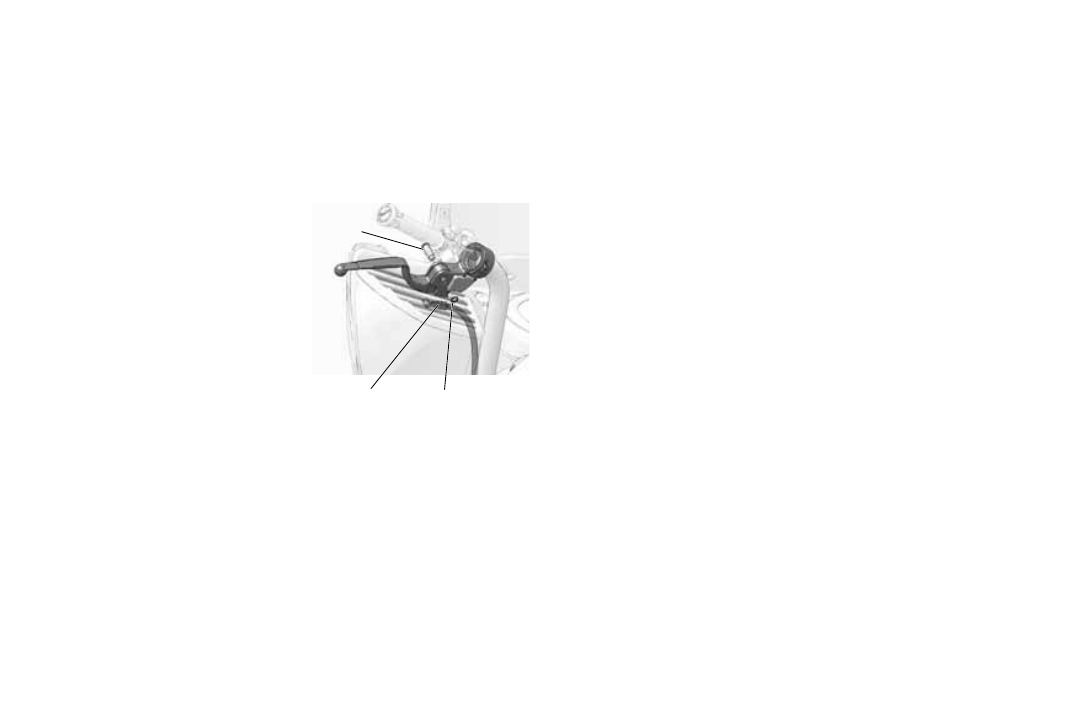

Câble
d’embrayage
Attache en C
Goupille
