INSTALLATION
5.2
Positionnement du moniteur et des unités de commande
•
L'ordinateur série
BRAVO 400S doit être placé dans la cabine de conduite de la machine agricole. Respectez les consignes ci-dessous :
- NE positionnez PAS le moniteur dans des zones sujettes à trop de vibrations ou de chocs, afin d'empêcher tout préjudice ou
l'activation involontaire des touches ;
- Fixez le dispositif dans une zone suffisamment visible et facile à atteindre avec les mains ; prenez en compte que le moniteur
ne doit pas entraver les mouvements ou limiter la vision de conduite.
• Unités de commande (RCU) : fixez les unités de commande à l'arrière de la machine, près du groupe de commande et du groupe hydraulique.
Prenez en compte les différents raccordements nécessaires au fonctionnement de l'ordinateur (Fig. 5, Fig. 6 et Fig. 7), la
longueur des câbles ainsi que les encombrements de connecteurs.
À côté de chaque connecteur il y a un symbole identifiant sa fonction.
Pour toute référence à la configuration des circuits, veuillez consulter le par. 5.1.

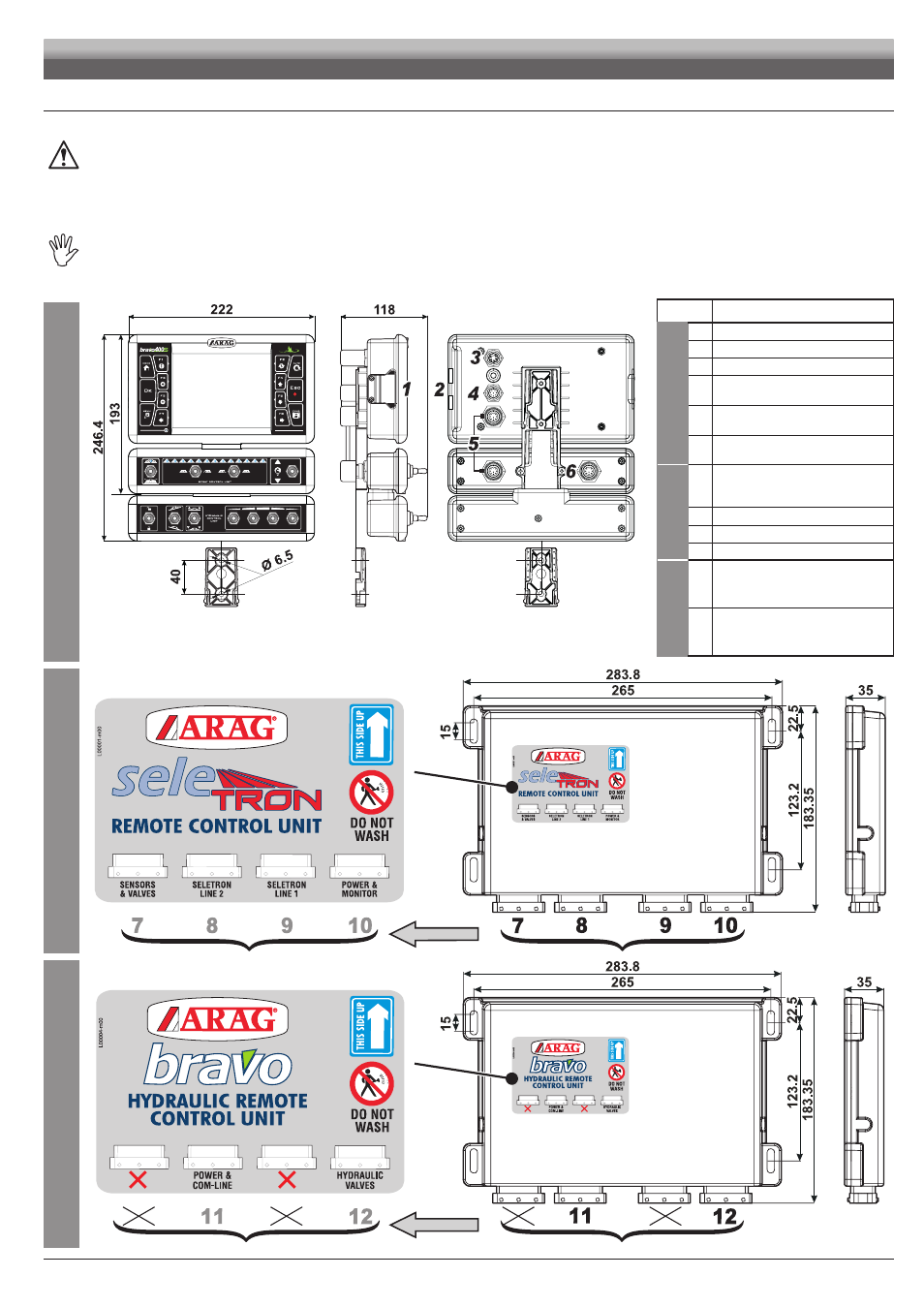

Fig. 5
NUM
POINTS DE CONNEXION
MONITEUR
1
Carte à mémoire SD
2
USB (2)
3
Récepteur GPS
4
Caméras +
Commande générale extérieure
5
Raccordement
moniteur / panneau déviateurs
6 Alimentation panneau de commande +
Connexion à RCU
RCU
SELETRON
7
Groupe de commande (G + P) +
Capteurs +
Connexion à RCU hydraulique
8
Seletron - Ligne 2
9
Seletron - Ligne 1
10
Moniteur + alimentation
RCU
HYDRAULIQUE
11
Connexion à
RCU Seletron
12
Connexion à
Groupe hydraulique
Fig. 6
Fig. 7
MONITEUR
RCU SELETRON
RCU HYDRAULIQUE
