10

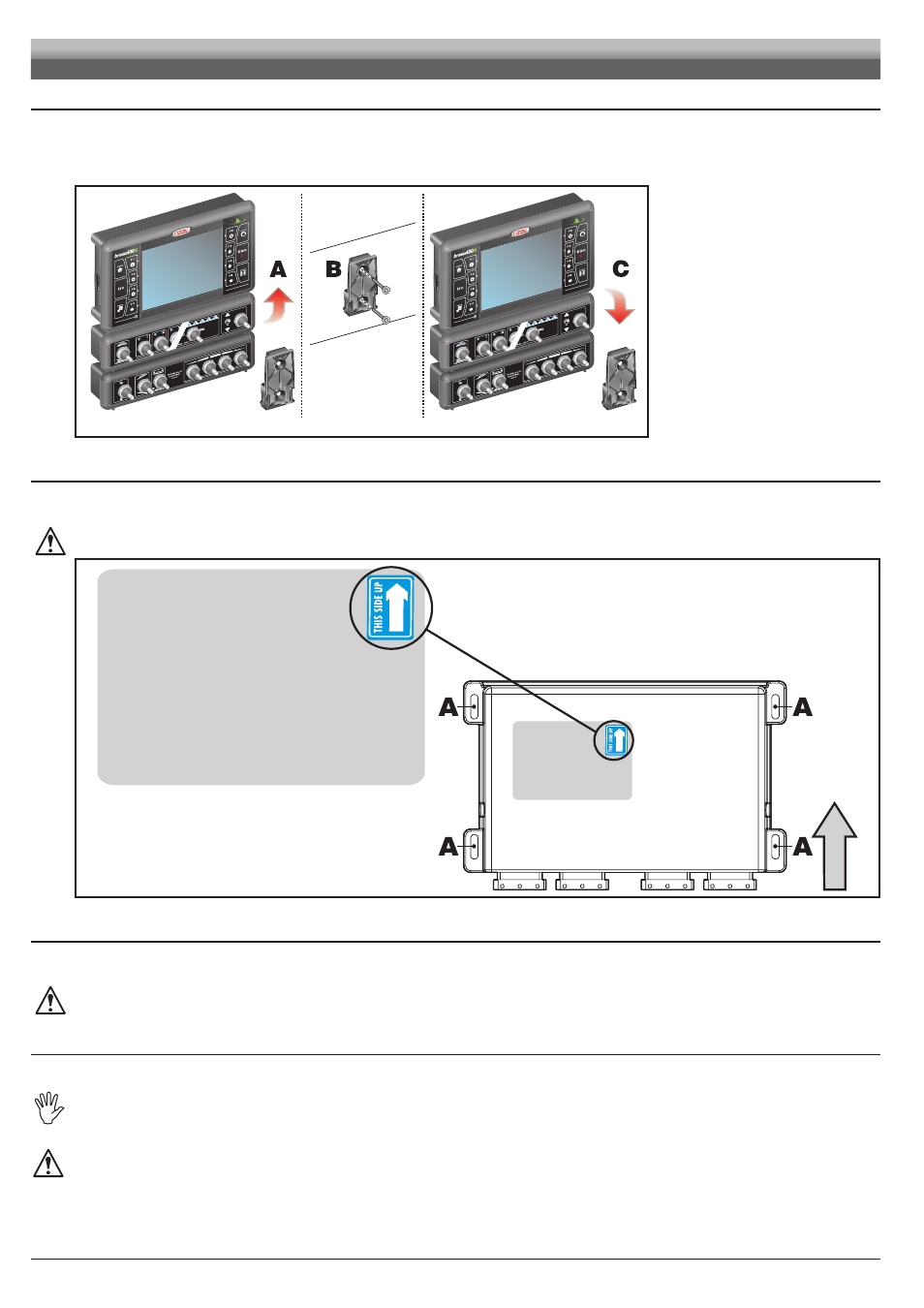

5.3 Fixation de l'équerre de support
Le moniteur doit être positionné après avoir fixé son équerre dans la position désirée (se reporter au paragraphe précédent pour le gabarit de perçage
de l'équerre).
L'équerre doit être enlevée de son logement sur le moniteur (
A , Fig. 8) et fixée avec les vis fournies ( B ).
Assurez-vous de la parfaite fixation de l'équerre, après quoi emboîtez le moniteur sur celle-ci et enfoncez jusqu'à son enclenchement ( C ).
Fig. 8
5.4 Fixation des unités de commande (RCU)
Respectez le sens de montage des unités de commande, comme l'indique la Fig. 9 (connecteurs vers le bas).
Fixez la RCU avec 4 boulons insérés dans les fentes correspondantes (
A , Fig. 9).
Aucun autre type de positionnement n'est autorisé.
Fig. 9
5.5 Positionnement du groupe de commande
Le groupe de commande devra être fixé avec les équerres spéciales, déjà fournies et installées sur le groupe, en positionnant ce dernier selon les
indications du manuel joint au groupe.
IL EST IMPORTANT DE RESPECTER TOUTES LES CONSIGNES DE SÉCURITÉ DU MANUEL DU GROUPE DE COMMANDE.
5.6 Positionnement du groupe hydraulique
Le groupe hydraulique doit être fixé à un endroit de la machine qui soit protégé contre les intempéries et le liquide pulvérisé par la machine.
AUCUNE RESPONSABILITÉ NE PEUT ENGAGER ARAG POUR DES DOMMAGES DE TOUTE NATURE CAUSÉS PAR UNE
INSTALLATION EFFECTUÉE PAR UN PERSONNEL INEXPÉRIMENTÉ. TOUT DOMMAGE AU SYSTÈME, DÛ À UNE MAUVAISE
INSTALLATION ET / OU CONNEXION, RENDRA LA GARANTIE AUTOMATIQUEMENT NULLE ET CADUQUE.
ATTENTION ! NE RACCORDEZ PAS DES GROUPES HYDRAULIQUES DIFFÉRENTS DE CEUX PRÉVUS (VOIR CATALOGUE
GÉNÉRAL ARAG).
ARAG NE SERA PAS RESPONSABLE DES DOMMAGES AU PRODUIT, DES ERREURS CAUSÉES PAR UN DYSFONCTIONNEMENT
ET DES RISQUES DE TOUTE NATURE QUI EN RÉSULTENT QUAND LE MODULE EST RELIÉ À DES GROUPES NON D'ORIGINE
OU NON FOURNIS PAR ARAG.
INSTALLATION
