12
6.4 Fixation des câbles Seletron
ATTENTION : NE RELIEZ PAS LES CONNECTEURS AUX PORTE-BUSES SELETRON.
LE RACCORDEMENT ÉLECTRIQUE DES DISPOSITIFS SELETRON DOIT ÊTRE EFFECTUÉ SEULEMENT PAR LA SUITE, DURANT
LA PROCÉDURE DE RECONNAISSANCE (par. 11 Connexion des Seletron).
Disposez les câbles en respectant les règles suivantes :

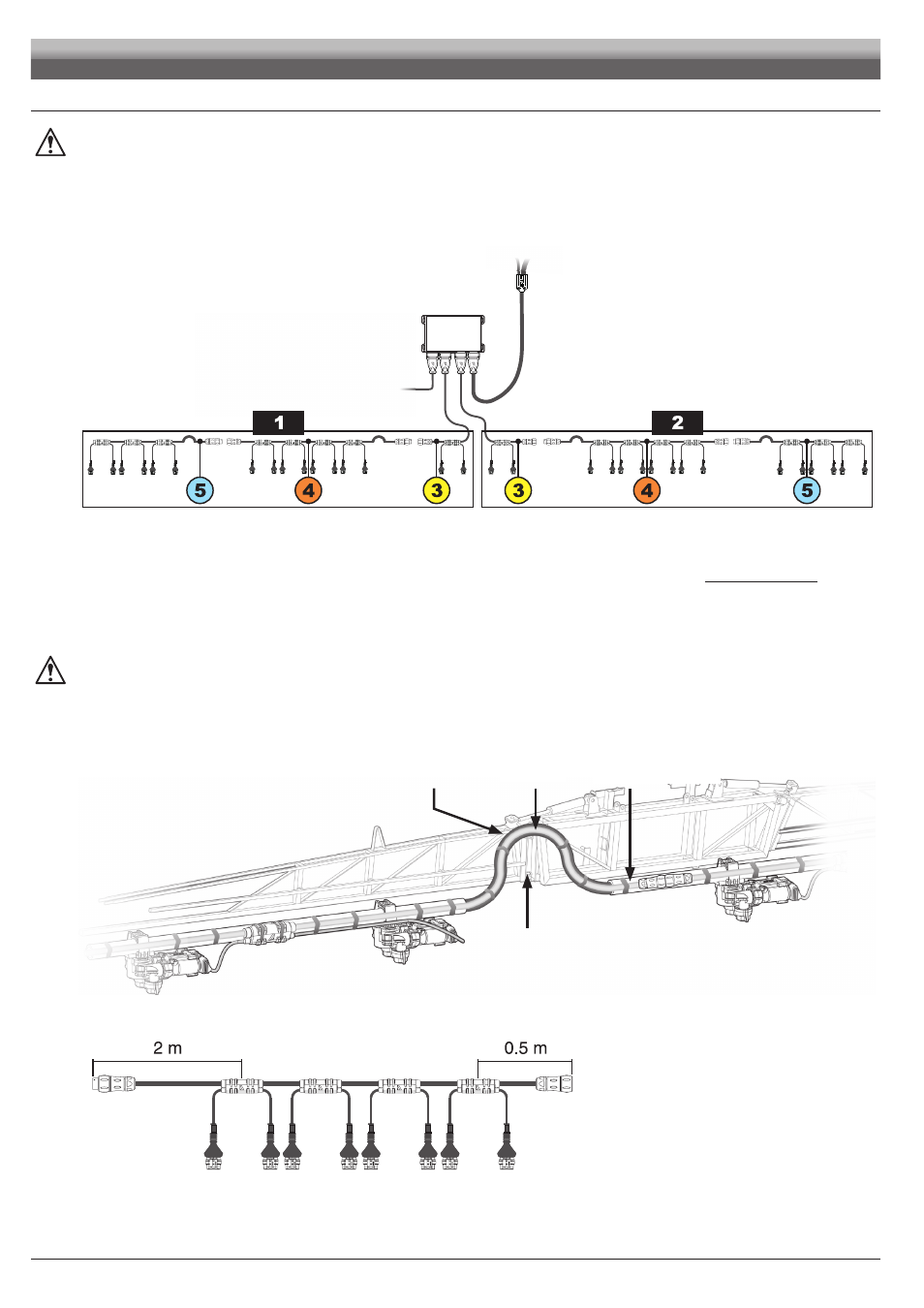

1 Le raccordement des Seletron à l'RCU (Fig. 13) se divise en deux brins principaux ( 1 et 2 ), chacun desquels composé de trois types de
câblages : le câble initial ( 3 ), le câble intermédiaire ( 4 ) et le câble final ( 5 ) ; le câble final est indispensable pour fermer le circuit. Sans câble final
le système ne fonctionne pas.
Fig. 13
Tenez compte des différents raccordements nécessaires au fonctionnement du système Seletron, de la longueur des câbles et prévoyez un emplacement
adéquat pour les connecteurs et pour les câbles ; fixez les câbles avec des colliers serre-flex pour éviter qu'ils se détériorent.
La configuration de l'équipement est modulaire et permet d'insérer d'autres câbles de raccordement INTERMÉDIAIRES à
l'intérieur du circuit : ce faisant vous pourrez relier des porte-buses supplémentaires et atteindre la longueur de la rampe
souhaitée.
Pour le bon fonctionnement de l'équipement, conformez-vous au schéma de raccordement et N'utilisez QUE les câbles dédiés
au type de Seletron installés (Tab. 1 - CÂBLES DE RACCORDEMENT à la page 8).
ATTENTION : LES CÂBLES PRÉVUS POUR LE RACCORDEMENT DES SELETRON DOUBLES SUR DES RAMPES JUSQU'À 24
MÈTRES NE DOIVENT PAS ÊTRE EMPLOYÉS SUR DES RAMPES PLUS LONGUES.
2 RCU, vanne générale régulatrice, débitmètre et capteur de pression doivent être installés dans la partie avant de la machine ; en cas de besoin,
SEULEMENT les capteurs peuvent être déplacés et raccordés moyennant les rallonges illustrées dans le catalogue.
Pour tous les autres composants, n'utilisez pas de rallonges sans avoir préalablement consulté le service après-vente ARAG.
3 Choisissez et installez les câbles de sorte qu'ils soient libres de se déplacer à proximité des articulations de la rampe.
ARTICULATION RAMPE
TUYAU FLEXIBLE CÂBLE TUYAU RIGIDE
Fig. 14
4 Fixez TOUJOURS les connecteurs des câbles principaux ( 3 , 4 et 5 ) à une partie fixe de la rampe : la partie initiale de chaque câble est toujours
plus longue que la partie terminale pour faciliter cette opération.
Fig. 15
5 Positionnez et fixez les câbles en tenant compte de tous les mouvements de la rampe.
6 Veillez à ce que les connexions et les brins ne soient pas réalisés dans des zones sujettes à des mouvements et qu'ils ne puissent pas interférer
avec des obstacles éventuels sur le terrain. Veillez aussi à ce qu'aucun porte-buse Seletron ne s'encastre dans d'autres porte-buses ou ne touche
des câbles ou des zones sensibles de l'équipement, lorsque la rampe est fermée ou repliée.
INSTALLATION
