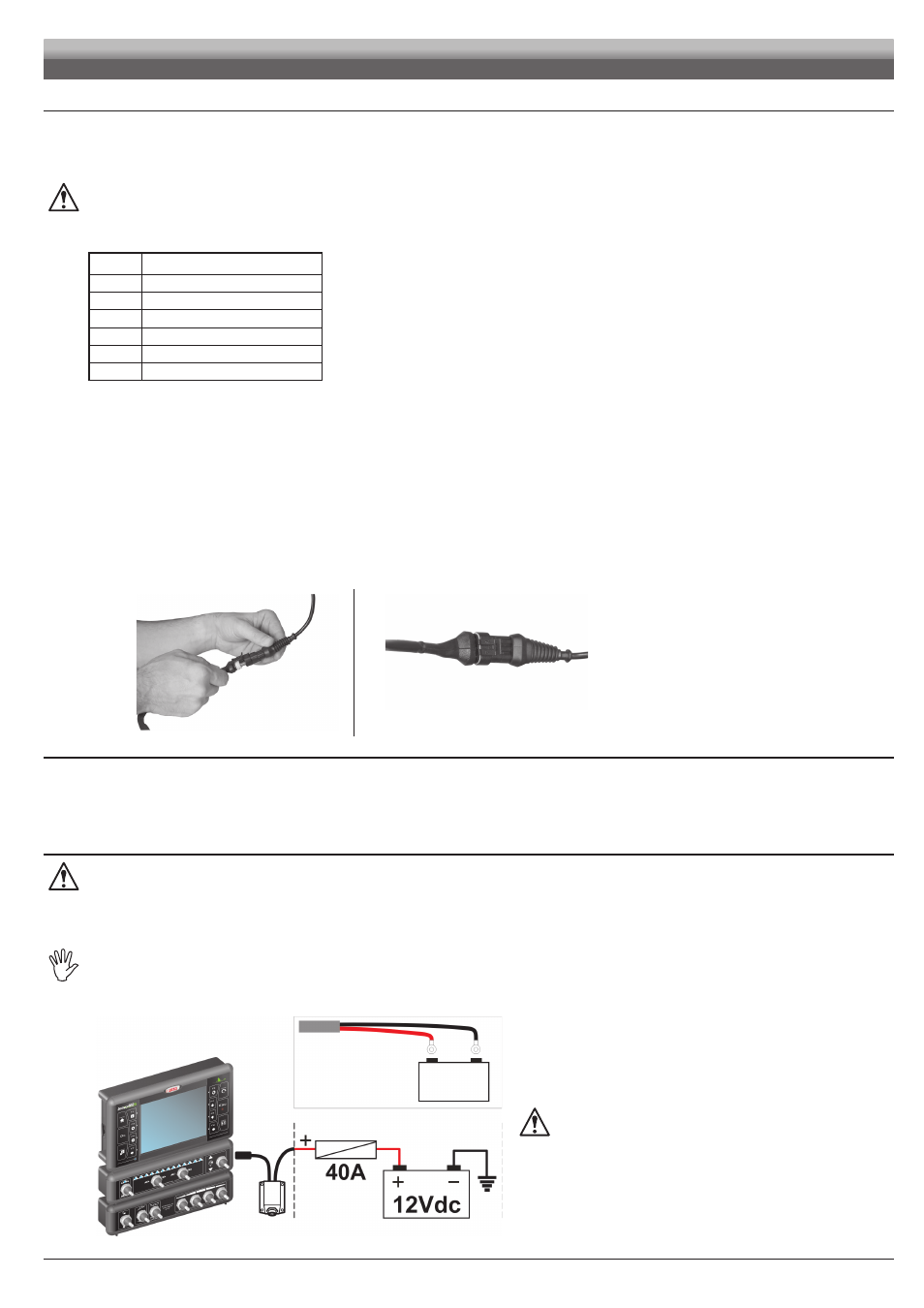

15
6.6 Connexion des capteurs
Fixez les connecteurs aux fonctions correspondantes suivant les sigles indiqués dans le schéma général d'installation de votre équipement (par. 5.1).
Les fils des câbles sont marqués d'un symbole d'identification de la fonction exercée : le tableau montre toutes les indications
pour réaliser correctement les connexions aux fonctions disponibles.
Utilisez des capteurs ARAG : tout préjudice occasionné par l'utilisation de capteurs inadéquats ou, quoi qu'il en soit, non
fabriqués par ARAG, rendra la garantie automatiquement nulle et caduque.
Aucune responsabilité ne peut engager ARAG pour les dommages aux appareillages, aux personnes ou animaux, causés par
l'inobservation de ce qui précède.
RÉF. CONNEXION
F Débitmètre
L Capteur de niveau
M Capteur de pression
S Capteur de vitesse
T Débitmètre remplissage
X Capteur de rotation (TRS/MN)
- Les instructions d'installation des capteurs son jointes aux produits.
Les capteurs de vitesse énumérés par la suite peuvent être également utilisés en tant que capteurs de rotation (TRS/MN) :
• capteur de vitesse inductif (
code 467100.086) ;
• capteur de vitesse magnétique ( code 467100.100).
- Raccordement de :
• débitmètre ;
• capteur de pression ;
• capteur de niveau ;
• débitmètre de remplissage ;
• capteur de rotation (TRS/MN).
Tous les capteurs ARAG utilisent le même type de connecteur. Reliez le connecteur du capteur à celui du câble correspondant ; assurez-vous du
branchement correct et appuyez jusqu'à son enclenchement.
Fig. 22 Fig. 23
6.7 Raccordement des caméras
Bravo 400S peut être relié à une ou deux caméras code 46700100 (achetables séparément) au moyen des câblages spéciaux illustrés dans le
catalogue général ARAG.
Reliez le connecteur au moniteur (points de connexion au par. 5.2) et faites arriver l'autre extrémité du câble à la caméra : après vous être assuré de
la bonne connexion, tournez l'écrou annulaire dans le sens des aiguilles d'une montre jusqu'à son blocage.
6.8 Raccordement de l'alimentation
ATTENTION :
Afin de ne pas courir le risque de court-circuitage, ne reliez pas les câbles d’alimentation à la batterie avant d’avoir terminé l’installation.
Avant d'alimenter l'ordinateur, assurez-vous que la tension de batterie du tracteur est correcte (12 Vcc).
BRAVO 400S est alimenté directement par la batterie de la machine agricole (12 Vcc) : l'activation doit TOUJOURS être effectuée depuis l'ordinateur ;
ensuite rappelez-vous de le désactiver en utilisant la touche située sur le panneau de commande.
L'activation prolongée de BRAVO 400S lorsque la machine est à l'arrêt peut décharger la batterie du tracteur : en cas d'arrêts
prolongés de la machine avec le moteur éteint, assurez-vous d'avoir désactivé l'ordinateur.
La source d'alimentation doit être reliée comme l'indique la Fig. 24 :
Fig. 24
Reliez directement le câble d'alimentation à la batterie en
utilisant les œillets spéciaux.
ATTENTION ! NE reliez PAS l'ordinateur de manière subordonnée
à la clé de contact (15/54).
INSTALLATION
