Page 104
104

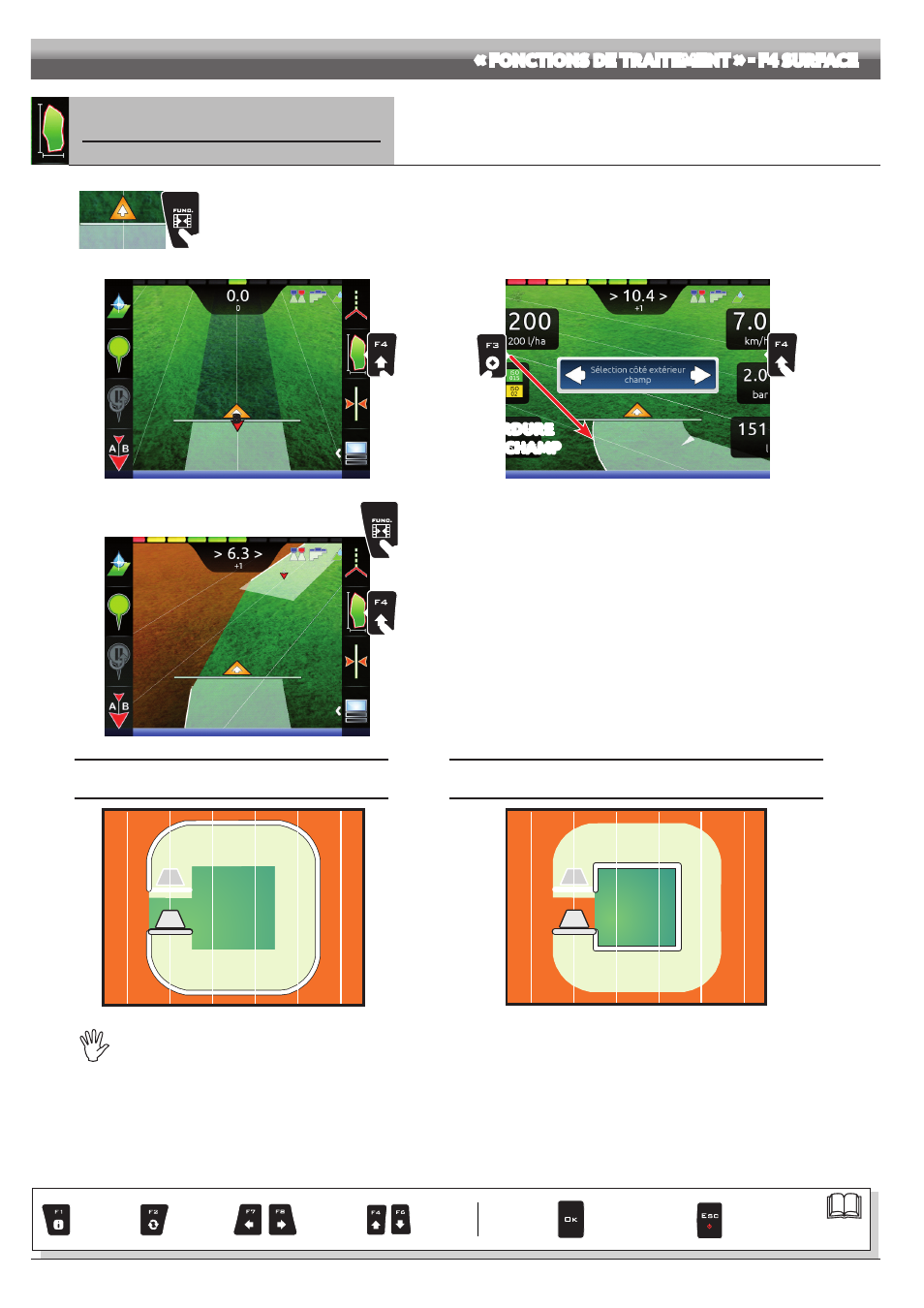

« FONCTIONS DE TRAITEMENT » - F4 SURFACE
16.4
F4
Surface
Active la procédure pour calculer la surface du champ, en parcourant le périmètre.
1
1 Depuis la page-écran de conduite appuyez sur la touche
Func
.
2 Appuyez sur
F4
pour commencer la procédure de calcul de la surface (la liste des fonctions n'est plus affichée).
Le message
Sélection côté extérieur champ
sera affiché pour configurer le côté de la machine à utiliser comme référence pour
définir la bordure externe du champ.
3 Appuyez sur
F3
(Gauche) ou
F4
(Droite) : l'afficheur visualise une ligne blanche qui dessine la bordure du champ au fur et à mesure
que le tracteur se déplace (Fig. 355).
2
B
Fig. 354
3b
3a
BORDURE
DU CHAMP
Fig. 355
5
4
Fig. 356
4 Parcourez le périmètre du champ ou de la surface que vous désirez
calculer. Quand vous vous approchez du point de début du calcul, appuyez
de nouveau sur la touche
Func
.
5 Appuyez sur
F4
pour terminer la procédure de calcul de la surface
(Fig. 356).
L'ordinateur connectera les points de début et de fin et calculera la surface
interne.
BORDURE DU CHAMP
AU CÔTÉ GAUCHE DE LA MACHINE
BORDURE DU CHAMP
AU CÔTÉ DROIT DE LA MACHINE
Fig. 357
Fig. 358
La bordure externe du champ (ligne blanche) suit le parcours de la vanne de section ouverte la plus externe.
Lorsque toutes les vannes de section sont fermées, la bordure du champ part du centre de la rampe.
Par.
Quitte la fonction
ou la modification
de la donnée
Valide l'accès
ou la modification de
la donnée
Défilement
(GCHE /
DRTE)
Efface le
caractère
sélectionné
Incrément /
décrément
des données
Défilement
(EN HAUT /
EN BAS)
Saisit le
caractère
sélectionné
