60
PROGRAMMATION AVANCÉE « ÉTAT DISPOSITIF »

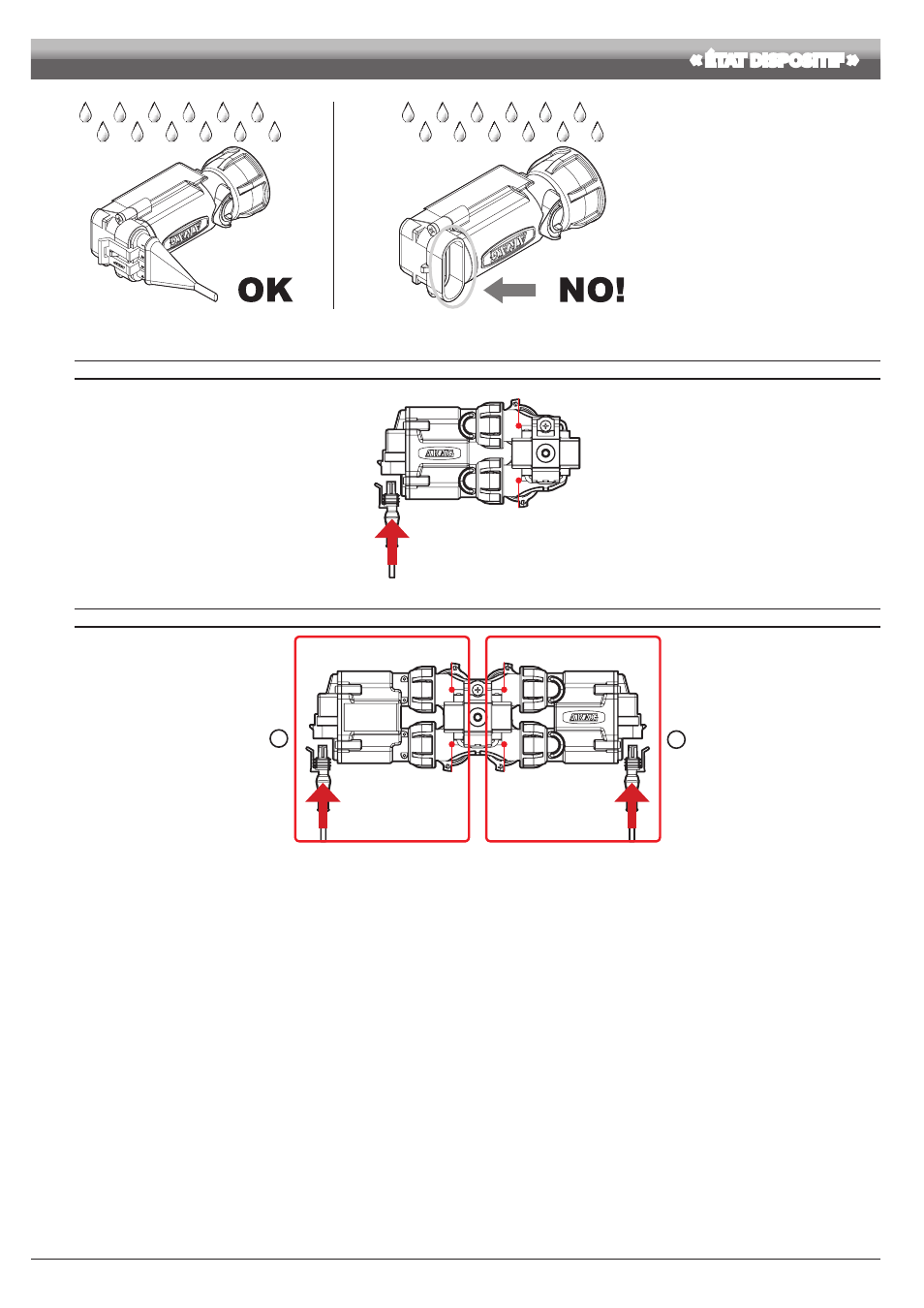

Fig. 215
Les instructions d'installation des vannes
sont jointes aux produits.
Après vous être assuré de la bonne
connexion, appuyez jusqu'au blocage.
Quand le câble est inséré dans le
connecteur, le Seletron est étanche.
Afin de ne pas endommager les
composants internes, assurez-vous que les
connecteurs ne sont pas découverts ou mal
insérés pendant l'emploi ou le lavage de
l'équipement.
SÉQUENCE DE CONNEXION POUR SELETRON SIMPLES ET DOUBLES
Connecteur 1
Buse A
Buse B
Fig. 216
Connectez en séquence tous les Seletron, de gauche à droite jusqu'à la fin de la rampe.
SÉQUENCE DE CONNEXION POUR SELETRON QUADRUPLES
Connecteur 1 Connecteur 2
Buse A Buse C
Buse B Buse D
1 2
Fig. 217
1 Connectez en séquence LES SELETRON PORTE-BUSES A ET B SEULEMENT, de gauche à droite jusqu'à la fin de la rampe (connecteur 1
en Fig. 217).
2 Recommencez la procédure depuis le début : cette fois-ci connectez LES SELETRON PORTE-BUSES C ET D, de gauche à droite jusqu'à la fin
de la rampe ( connecteur 2).
