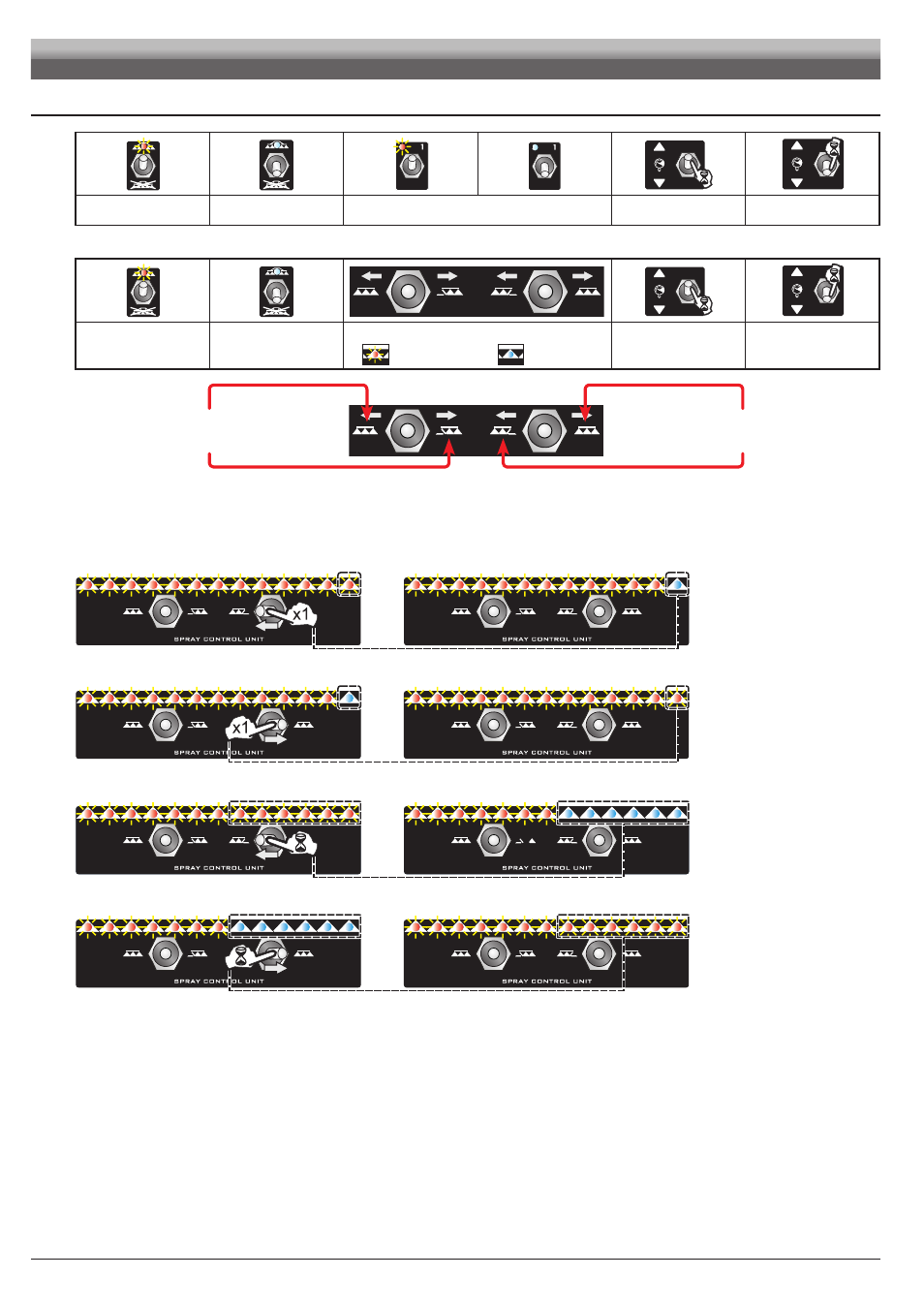

12.2
Déviateurs pour le fonctionnement des vannes dans le groupe de commande
Commande principale ON
Commande principale
OFF
Tronçon ouvert
Tronçon fermé
Incrément
de la distribution
Décrément
de la distribution
• Déviateurs pour la commande séquentielle
Commande principale ON
Commande principale
OFF
Déviateurs de contrôle des tronçons
Incrément
de la distribution
Décrément
de la distribution
Tronçon ouvert
Tronçon fermé
A Ouvre les tronçons à partir du dernier ouvert
C Ouvre les tronçons à partir du dernier ouvert
B Ferme les tronçons à partir du dernier fermé
D Ferme les tronçons à partir du dernier fermé
Les déviateurs de contrôle des tronçons permettent de commander l'ouverture et la fermeture des vannes en séquence de droite à gauche et inversement.
Un appui prolongé ouvre / ferme les tronçons d'une demi-rampe.
Exemples :
• Fermeture d'un tronçon
• Ouverture d'un tronçon
• Fermeture simultanée des tronçons d'une demi-rampe
• Ouverture simultanée des tronçons d'une demi-rampe
Ainsi que l'exemple ci-contre le
représente, appuyez
une fois sur le déviateur en le
poussant vers la gauche pour fermer
le premier tronçon ouvert.
Appuyez à plusieurs reprises pour
fermer les tronçons en séquence.
Ainsi que l'exemple ci-contre le
représente, gardez l'appui
sur le déviateur en le poussant vers la
gauche pour fermer
la moitié de la rampe ouverte.
Ainsi que l'exemple ci-contre le
représente, gardez l'appui sur le
déviateur en le poussant vers la
droite pour ouvrir la moitié de la
rampe fermée.
Ainsi que l'exemple ci-contre le
représente, appuyez
une fois sur le déviateur en le
poussant vers la droite pour
ouvrir le premier tronçon fermé.
Appuyez à plusieurs reprises pour
ouvrir les tronçons en séquence.
