14

11

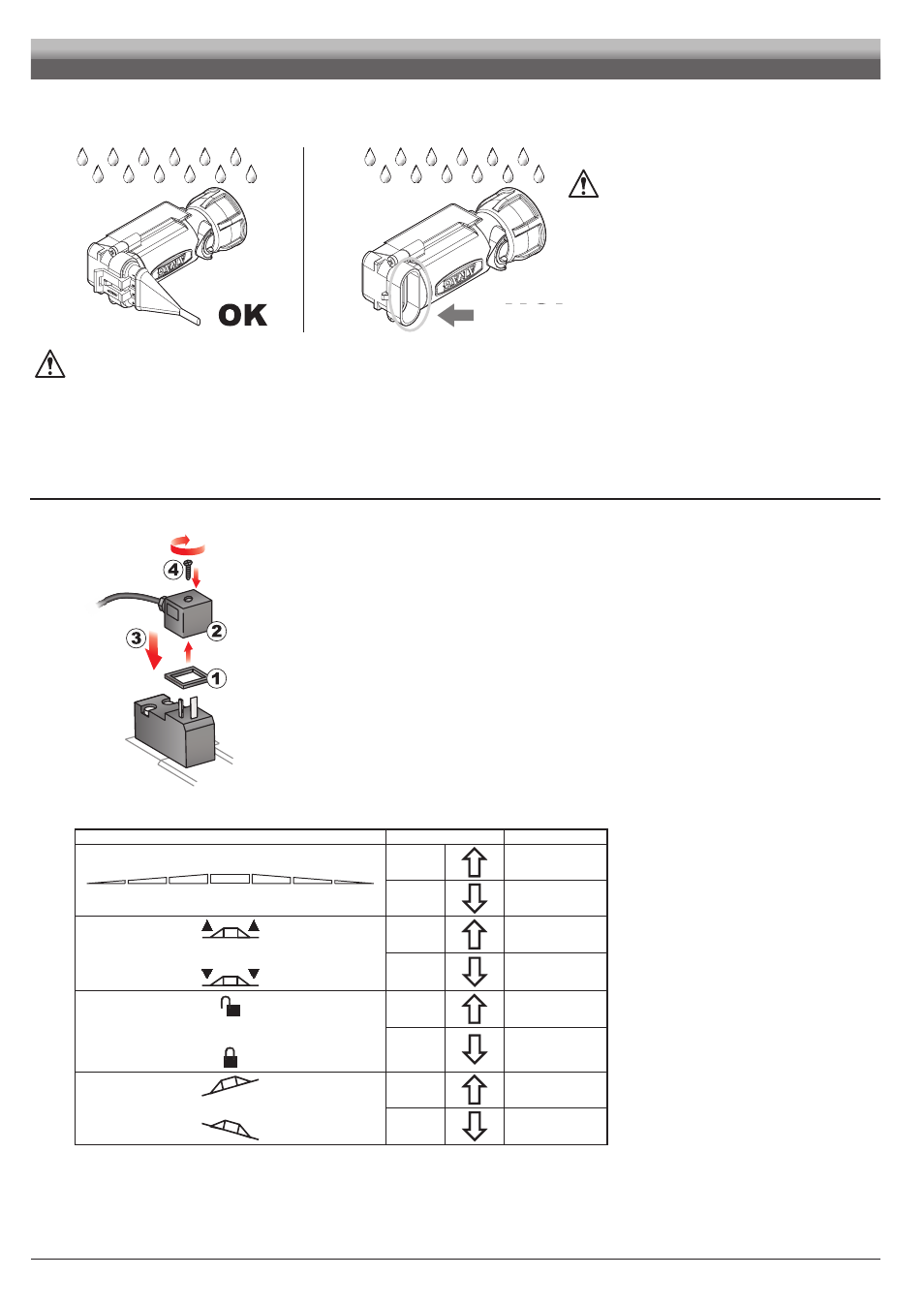

Les connecteurs des Seletron inutilisés doivent être fermés avec les bouchons spéciaux (code ECS0075) à commander séparément.

Quand les connecteurs sont fermés hermétiquement, le Seletron est étanche. Afin de ne pas endommager les composants internes, assurez-vous
que les bouchons et les connecteurs ne sont pas découverts ou mal insérés pendant l'emploi ou le lavage de l'équipement.

Fig. 20

ATTENTION !
NE CONNECTEZ PAS LES

SELETRON.
LE RACCORDEMENT ÉLECTRIQUE
DES DISPOSITIFS SELETRON DOIT
ÊTRE EFFECTUÉ SEULEMENT PAR LA
SUITE, PENDANT LA PROCÉDURE DE
RECONNAISSANCE (11 Connexion des
Seletron).

ATTENTION : POUR ÉVITER L'ENDOMMAGEMENT D'UN OU DE PLUSIEURS DISPOSITIFS, ASSUREZ-VOUS ET PRENEZ GARDE

QUE TOUTES LES PARTIES DE CHAQUE SELETRON, (CORPS, CÂBLAGES, ETC.) DANS CHAQUE PHASE DE L'UTILISATION DE
L'ÉQUIPEMENT (INSTALLATION, MISE AU POINT, UTILISATION ET TOUTES LES OPÉRATIONS SUCCESSIVES À L'EMPLOI DE LA
MACHINE AGRICOLE), N'ENTRENT PAS EN CONTACT AVEC DES PARTIES EN MOUVEMENT.
ARAG décline toute responsabilité pour les dommages à l'équipement, aux personnes, aux choses ou animaux dus à
l’inobservation de toutes les prescriptions énoncées ci-dessus.

6.5

Raccordement des vannes hydrauliques

Bravo 400S est en mesure de piloter jusqu'à 9 fonctions hydrauliques au moyen de vannes à double effet.

Fig. 21

Fixez les connecteurs aux vannes correspondantes suivant les sigles indiqués dans le schéma général d'installation
de votre équipement (par. 5.1).

• Positionnez le joint (

1

) sur le connecteur (

2

), puis branchez le connecteur en appuyant à fond (

3

) :

prenez garde, lors du branchement, de ne pas plier les contacts électriques sur la vanne.
• Insérez la vis dans le connecteur et vissez-la (

4

) jusqu'en butée.

La fonction d'utilisation des déviateurs situés sur le panneau de commande des fonctions hydrauliques est indiquée
ci-dessous.

• Reliez le connecteur marqué « DD » à la vanne-pilote, puis les autres connecteurs, comme le tableau l'indique :

COMMANDE

MOUVEMENT

CONNECTEUR

Mouvement tronçon

1 - 2 - 3 - 4 - 5 - 6

Ouverture

1 ÷ 6 A

Fermeture

1 ÷ 6 C

Hauteur rampe

Ouverture

AA

Fermeture

AC

Blocage rampe

Ouverture

BA

Fermeture

BC

Alignement rampe

Ouverture

CA

Fermeture

CC

INSTALLATION

NON !
