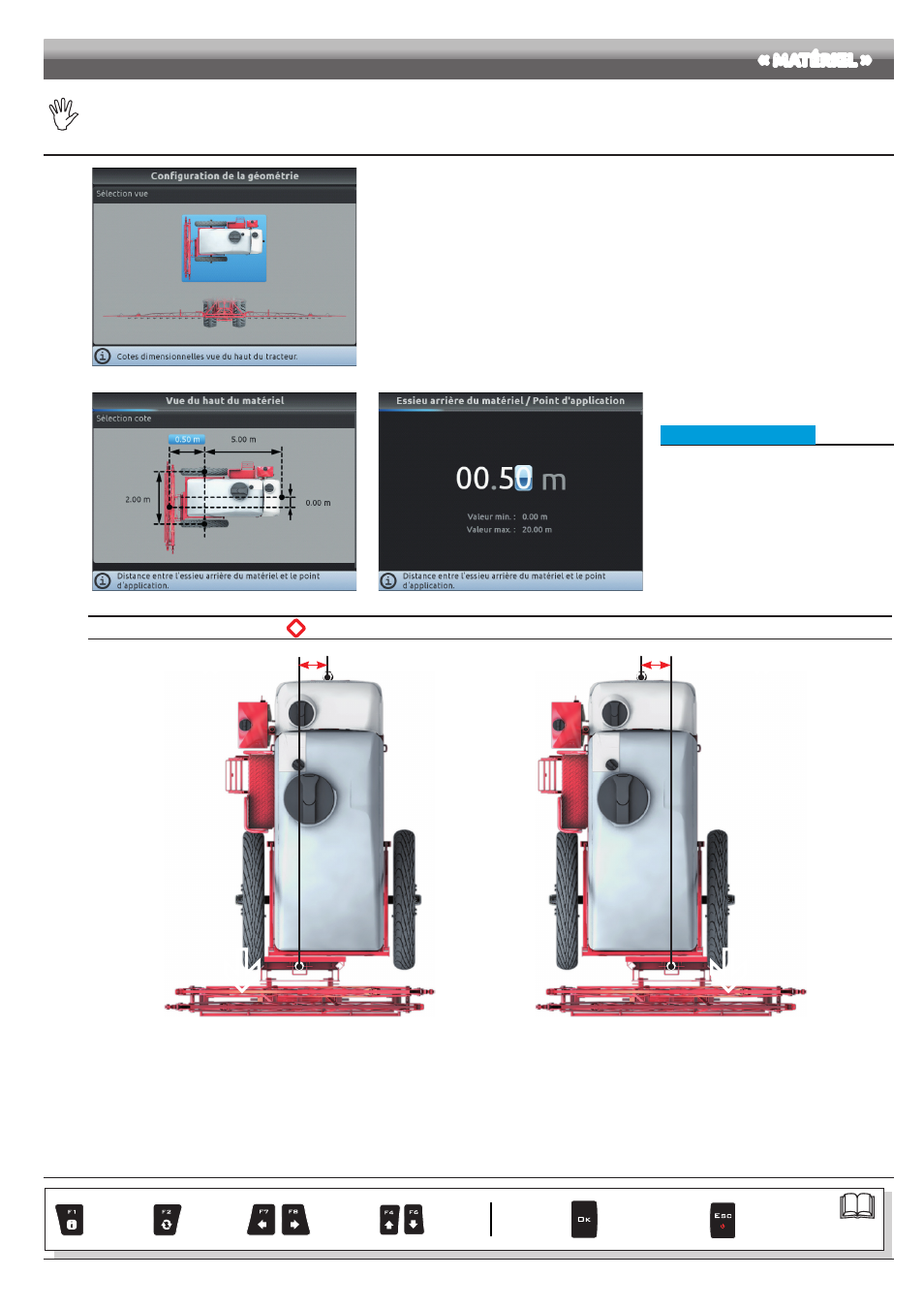

Vue du haut du matériel, Équipement avec crochet d'attelage) – ARAG Bravo 400S Seletron Manuel d'utilisation
Page 47
47
PROGRAMMATION AVANCÉE
« MATÉRIEL »
La géométrie du matériel affiché dépend de la définition des paramètres de configuration de base (chap. 9).
10.1.15 Configuration de la géométrie du matériel tracté (ÉQUIPEMENT AVEC CROCHET D'ATTELAGE)
Fig. 162
Saisissez les mesures de la machine agricole :
- Appuyez sur les touches flèche (EN HAUT, EN BAS, GCHE, DRTE) pour vous déplacer entre les vues de
l'outil.
- Confirmez en appuyant sur
OK
pour accéder à la configuration.
Fig. 163
Fig. 164
• Vue du haut du matériel
- Appuyez sur les touches flèche pour vous
déplacer entre les cotes (EN HAUT, EN
BAS, GCHE, DRTE) : l'afficheur visualise la
description de la cote sélectionnée.
- Confirmez en appuyant sur
OK
pour
accéder à la configuration.
- Saisissez la donnée.
- Sélectionnez et programmez toutes les cotes
une à la fois.
*
Désaxage horizontal entre point d'application et point d'attelage
Point d'application
Point d'attelage
- 1,50 m
VALEURS NÉGATIVES :
le point d'application est
déplacé à gauche par rapport
au point d'attelage.
Fig. 165
Point d'application
Point d'attelage
+ 1,50 m
VALEURS POSITIVES :
le point d'application est
déplacé à droite par rapport
au point d'attelage.
Fig. 166
À SUIVRE > > >
Par.
Quitte la fonction
ou la modification
de la donnée
Valide l'accès
ou la modification de
la donnée
Défilement
(GCHE /
DRTE)
Efface le
caractère
sélectionné
Incrément /
décrément
des données
Défilement
(EN HAUT /
EN BAS)
Saisit le
caractère
sélectionné
