Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 71
21.1 Raccordement du tube d'interface

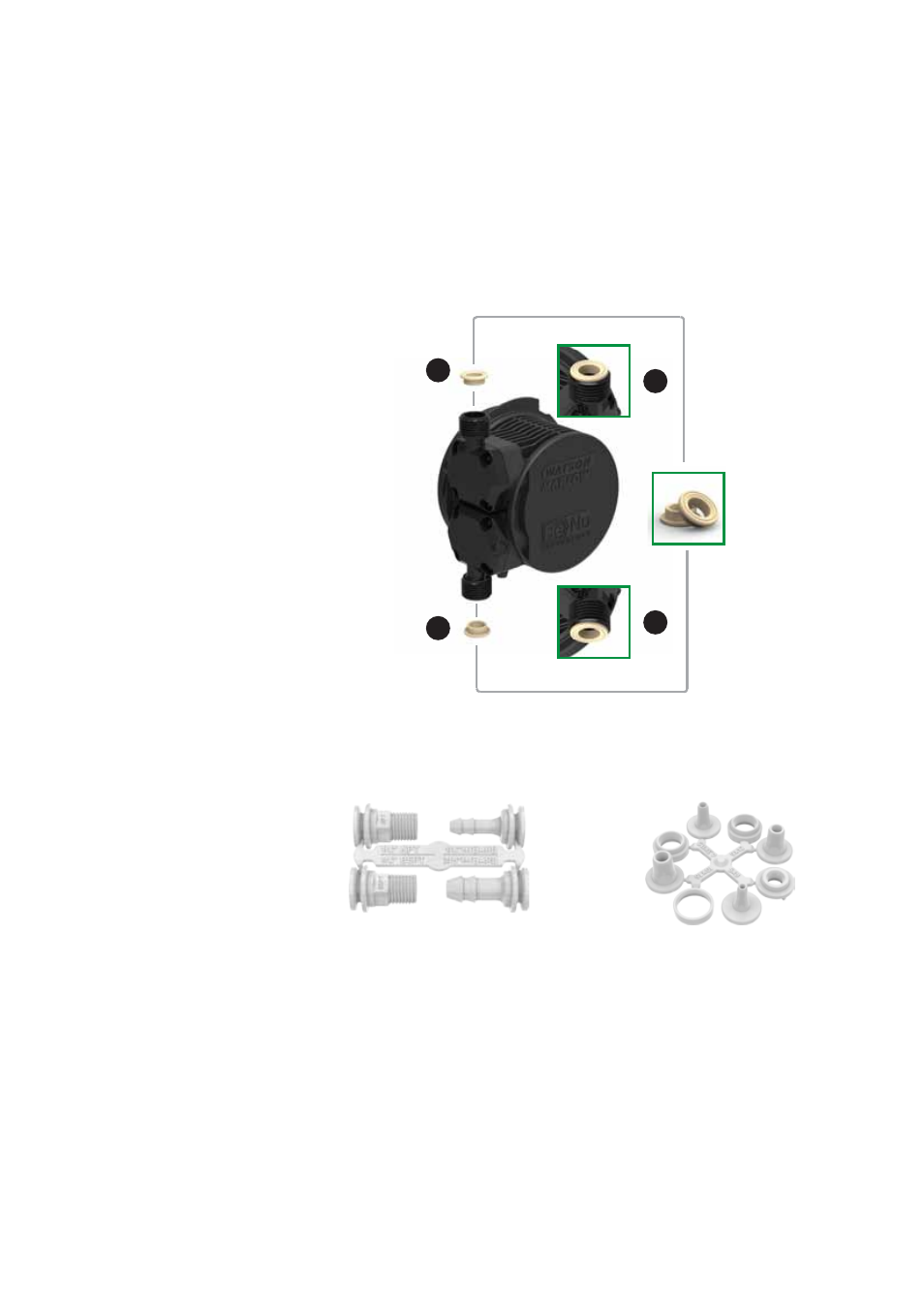

Remarque : Reportez-vous au schéma ci-dessous pour le raccordement du tube
d'interface à la tête de pompe.
Avant de connecter le tube d'interface, vérifiez que les joints toriques Viton (1)
fournis séparément sont correctement insérés dans les ports (1a), et que le matériau
des joints toriques Viton et du connecteur est compatible avec le fluide qui sera
transféré dans la pompe.
1a
1
1
1a
Kit de connexion hydraulique –
Raccords cannelés/filetés
en polypropylène
Kit de connecteurs hydrauliques –
Raccords à compression
en polypropylène
