Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 23

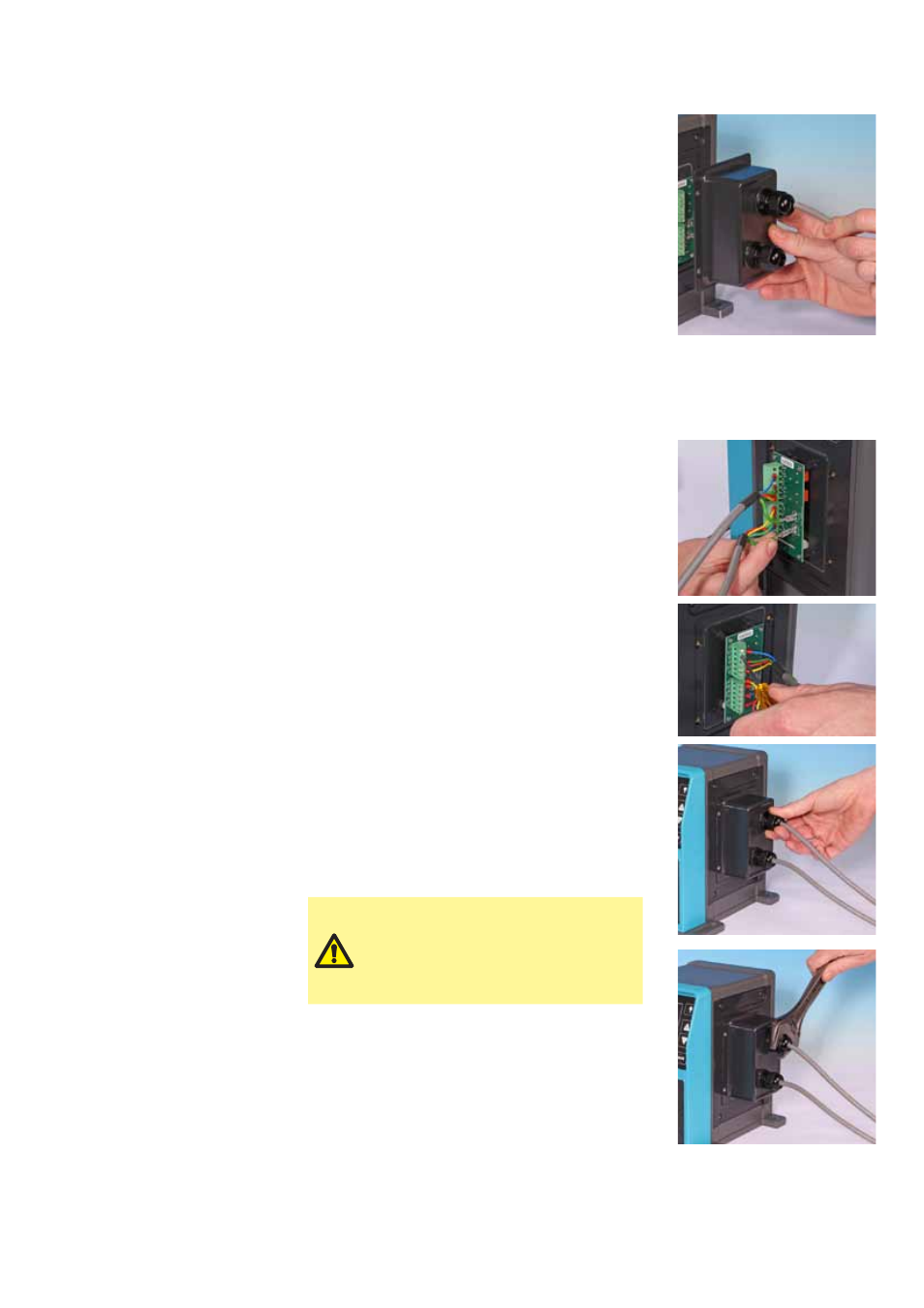

• Desserrez le capuchon du presse-étoupe (sans
l'enlever) et faites passer le cordon à travers.
Une fois qu'il est inséré dans le presse-étoupe,
continuez à enfoncer le cordon pour l'enfiler à
l'intérieur.
• Tirez sur le câble pour qu'il soit suffisamment
long et puisse atteindre les connecteurs prévus,
en laissant un peu de jeu.
• Dénudez le fourreau extérieur et retirez
5 mm d'isolant sur les conducteurs.
Pas d'étamage, ni de virole requis.
Remarque : Si le câble utilisé est très raide
ou d'un diamètre important, il peut s'avérer
judicieux de dénuder le fourreau extérieur
avant de faire passer les conducteurs du câble
à travers le presse-étoupe. Néanmoins, pour
garantir une parfaite étanchéité, le fourreau
du câble doit être intact à l'intérieur du presse-
étoupe, au moment du serrage.
• Préparez le ou les blindages de câble en
entortillant une longueur suffisante de blindage
du câble. Il est recommandé d'insérer la
longueur entortillée dans une gaine afin d'éviter
tout risque de court-circuit.
• Fixez l'extrémité du blindage de câble sur la
cosse Faston du connecteur à cosse rectangulaire
fourni.
• Enfoncez le conducteur dénudé dans l'orifice
carré du connecteur. Une fois le conducteur
entièrement inséré, resserrez la vis pour le
maintenir en place.
Remarque : En présence d'un câble multi-
brins, ce dernier doit être serti en son extrémité
avec un sertissage adapté au diamètre du câble.
• Une fois que tous les connecteurs sont en place,
réinstallez le cache du module.
• À l'aide d'une clé de 21 mm, serrez le capuchon
du presse-étoupe à 2,5 Nm pour maintenir
l'étanchéité. Vous pouvez également resserrer
le presse-étoupe avec les doigts et vous
servir d'une clé pour serrer d'un demi-tour
supplémentaire.
Vérifiez que les ouvertures
inutilisées du module sont
fermées à l'aide des bouchons
d'obturation fournis, à défaut
de quoi l'étanchéité pourra être
compromise.
Ne liez pas l'un à l'autre les câbles de commande et d'alimentation secteur.
