Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 21
12 Câblage de contrôle automatique -
Module
Il est possible de connecter la pompe à d'autres dispositifs au moyen des connecteurs
de borne à vis du module de relais 24 V, situé sur le côté de la pompe. Le module
de relais doit être retiré du boîtier de la pompe pour permettre le branchement
des câbles requis aux connecteurs de borne, à l'aide des presse-étoupes étanches
présents sur la cache du module.
12.1 Module : dépose et réinstallation du
cache

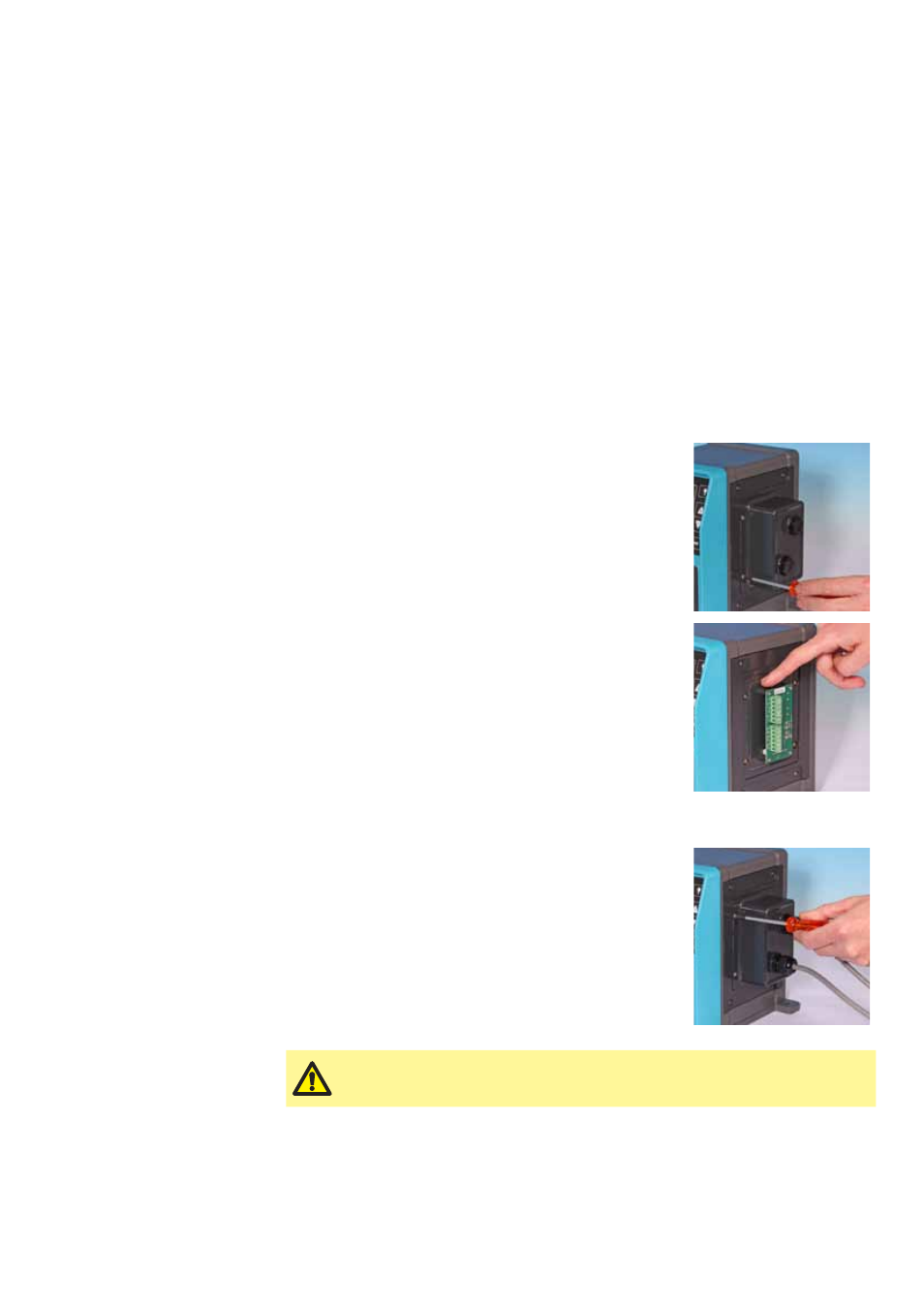

Dépose du cache du module de relais 24 V logic
Le module se situe sur le côté de l'unité d'entraînement. Il est fixé par quatre vis
plates en inox M3x10 Pozidriv.
Retirez les quatre vis du cache du module, en
dévissant la vis supérieure gauche en dernier. La
bande d'étanchéité peut éventuellement maintenir le
module collé au boîtier. Dans ce cas, il suffit de taper
délicatement pour le dégager. N'utilisez pas d'outil
pour le décoller par la force.
La bande d'étanchéité doit rester dans sa rainure,
sur le panneau latéral de l'unité d'entraînement.
Elle assure une protection contre l'infiltration entre
le boîtier de l'unité d'entraînement et le cache du
module. Vérifiez l'intégrité de la bande d'étanchéité.
Si elle est endommagée, remplacez-la.
Réinstallation du cache du module de relais 24 V logic
Vérifiez que la bande d'étanchéité est en bon étant et
correctement insérée dans sa rainure, sur le panneau
latéral de l'unité d'entraînement. Maintenez le cache
du module en place, en évitant de déplacer la bande
d'étanchéité. En commençant par la vis supérieure
gauche, resserrez une à une les quatre vis de retenue
à 2,5 Nm.
Veillez à bien resserrer les quatre vis pour garantir l'étanchéité du
cache du module logique 24 V, à défaut de quoi, la protection IP66
(NEMA 4X) pourrait être compromise.
