Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 25
Entrée de contact ou d'arrêt à distance configurable (J3)
Si le mode Analogique 4-20 mA est sélectionné,
la borne J3 sera automatiquement configurée
comme Arrêt à distance.
Si le mode Contact est sélectionné, l'entrée J3
sera automatiquement configurée comme entrée
de contact.
Rem Stop
+24V
Stop/contact
1
2
J3
GND 2
J2
Arrêt à distance
Connectez un commutateur à distance entre la borne Arrêt/Contact et la borne
+24V du connecteur I/P de marche/arrêt (J4). Vous pouvez également appliquer une
entrée logique 24 V à la borne Arrêt/Contact, reliée à la borne TERRE du connecteur
I/P 4-20 mA I/P (J2).

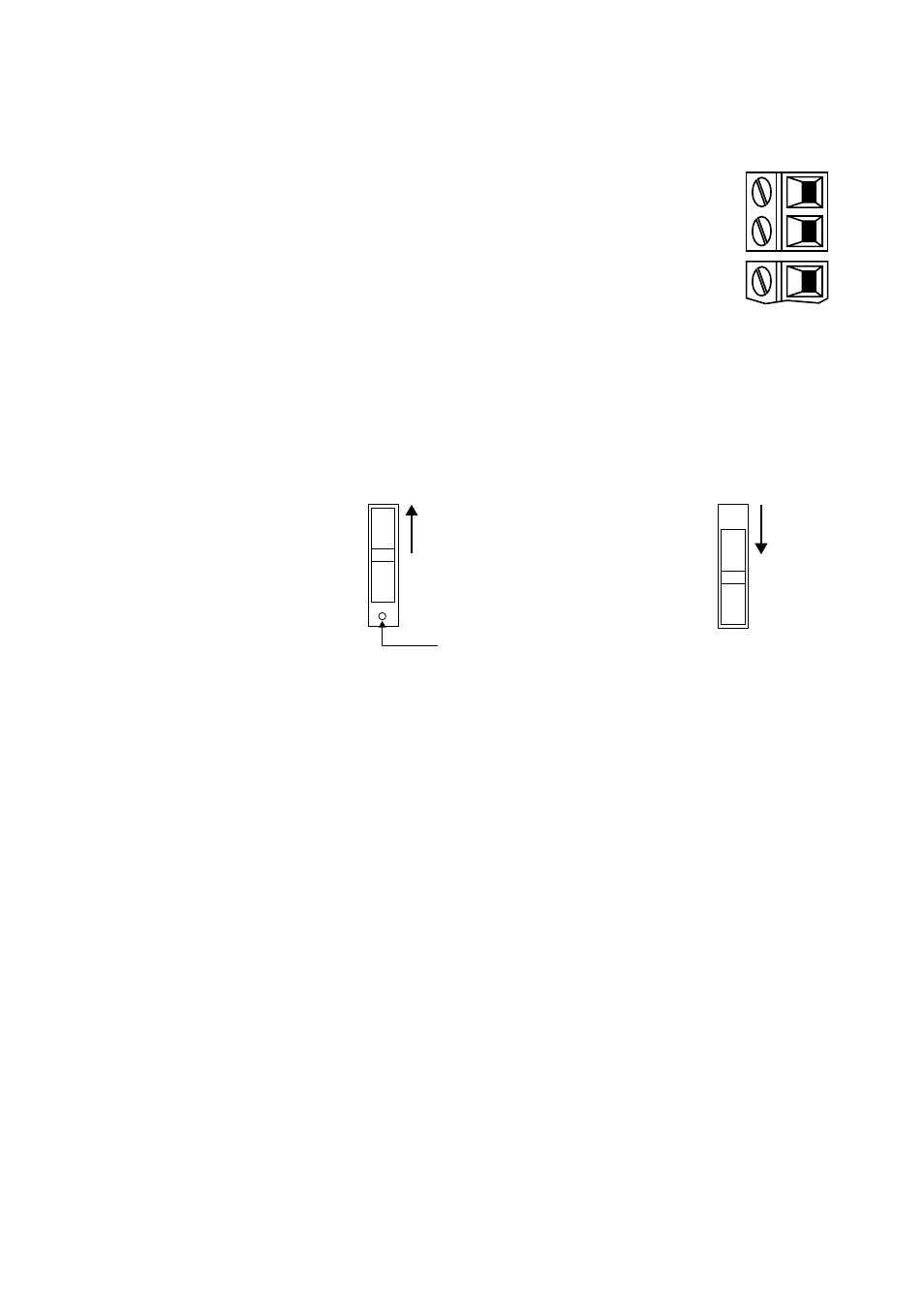

Le sens de l'entrée d'arrêt à distance peut être défini à l'aide du commutateur DIP
(SW1).
N/C
N/O
SW1
Alvéole
N/C
N/O
SW1
Pour configurer le sens logique sur
N/C, le commutateur doit être réglé
à gauche (vers le haut lorsque vous
regardez le commutateur). Une alvéole
est alors visible (illustré ci-dessus),
laquelle confirme le statut N/C.
Pour configurer le sens logique sur N/O,
le commutateur doit être réglé à droite
(vers le bas lorsque vous regardez le
commutateur). Aucune alvéole n'est
visible (illustré ci-dessus), ce qui
confirme le statut N/O.
Si le commutateur DIP est réglé sur N/O (normalement ouvert) : le contact fermé
interrompt la pompe, le contact ouvert active la pompe. En l'absence de connexion
ou avec le commutateur ouvert, la pompe se met à fonctionner par défaut.
Si le commutateur DIP est réglé sur N/C (normalement fermé) : le contact ouvert
interrompt la pompe, le contact fermé active la pompe. En l'absence de connexion
ou avec le commutateur ouvert, la pompe cesse de fonctionner par défaut.
L'arrêt à distance est possible en mode manuel et analogique.
Contact
Pour utiliser la pompe en mode Contact, le commutateur DIP doit toujours être
réglé sur N/O.
