Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 24

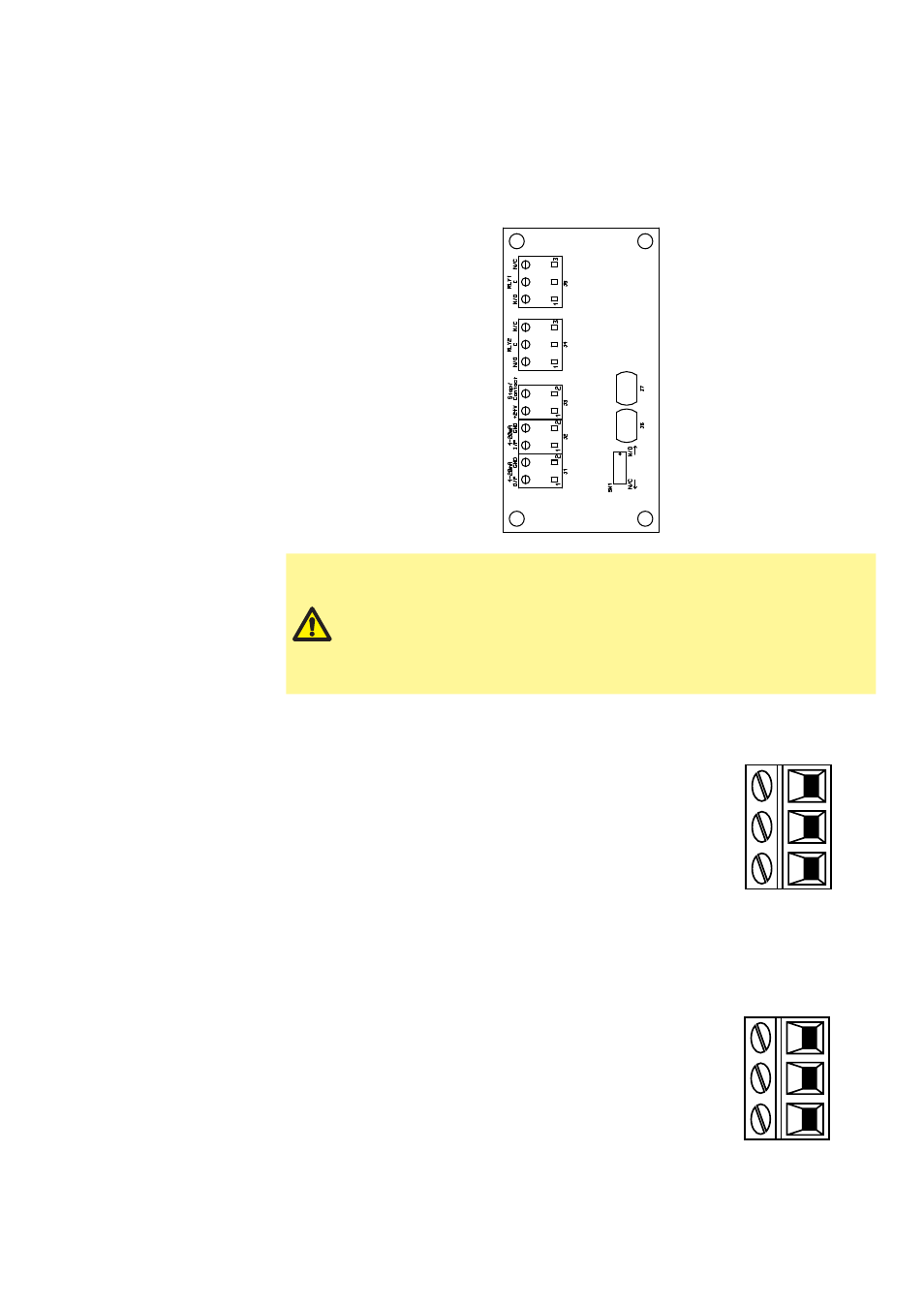

12.3 Connecteurs pour circuit imprimé
du module
Si vous regardez le module, le circuit imprimé apparaît dans la même orientation que
celle illustrée ci-dessous.
N'appliquez jamais de tension de secteur sur les bornes Arrêt/
Contact, entrée 4-20 mA, sortie 4-20 mA ou +24 V CC d'un module
qdos60. Appliquez les signaux corrects aux bornes indiquées ci-
dessous. Limitez les signaux aux valeurs maximales indiquées.
N'appliquez pas de tension sur d'autres bornes : cela pourrait
entraîner des dommages irréversibles non couverts par la
garantie. La charge maximale sur les contacts de relais de cette
pompe est de 110 V CA, 5 A ou 30 V CC, 5 A.
Sortie Alarme (J5)
Connectez le dispositif de sortie à la borne C (commune) du
connecteur de relais, et la borne N/C (normalement fermé)
OU à la borne N/O (normalement ouvert), selon les cas.
Cette bobine de relais est activée lorsque la pompe est en
condition d'alarme.
Remarque : Les conditions d'alarme sont générées par
des erreurs de système. Cette alarme n'est pas déclenchée
en cas d'erreur de signal analogique.
La valeur par défaut du relais 1 est Alarme ; cette sortie (1)
peut être configurée dans le menu Paramètres de contrôle.
RLY1
J5
C
N/C
2
3
N/O 1
Sortie État de marche (J4)
Connectez le dispositif de sortie à la borne C (commune) du
connecteur de relais, et la borne N/C (normalement fermé)
OU à la borne N/O (normalement ouvert), selon les cas.
Cette bobine de relais est activée lorsque la pompe est en
service.
La valeur par défaut du relais 2 est Marche ; cette sortie (2)
peut être configurée dans le menu Paramètres de contrôle.
RLY2
C
N/C
2
3
N/O 1
J4
