Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 18
N° de
fiche
Fonction Spécifications Se rapporte à Couleur du
connecteur
d'entrée
2 Contact
externe
Min. 5 V, max.
30V
Impulsion 5–24 V
Longueur minimale d'impulsion
40 ms (se rapporte à Fiche 4)
Vous pouvez également
connecter Fiche 5 du
connecteur de sortie à cette
fiche via le commutateur
normalement ouvert
Blanc
3 4-20 mA Impédance d'entrée
250 W Courant
max. 40 mA
Se rapporte à TERRE Bleu
4 TERRE Terre (0 V) Noir
5 Récupération
de fluide à
distance
Min. 5 V, max.
30V
Connectez à 5 -24 V c.c.
pour inverser la pompe en
mode analogique
Gris

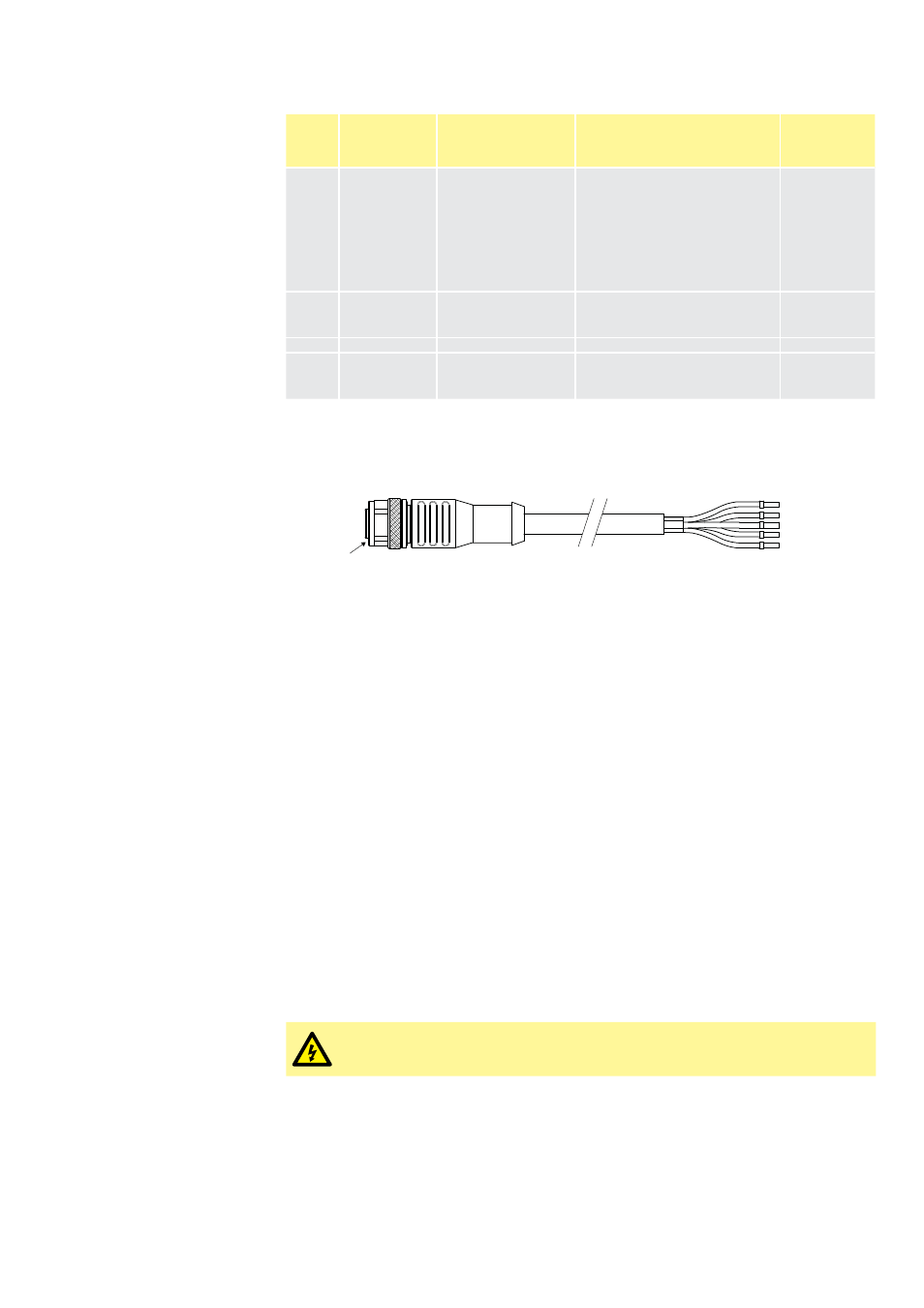

11.2 Connecteur d'entrée en option
Longueur du connecteur d'entrée : 3 m
Marron
Blanc
Bleu
Noir
Gris
Insert
bleu
Arrêt à distance
Un signal de 5 à 24 V envoyé à la fiche 1 aura pour effet d'arrêter la pompe, quel que
soit le mode de fonctionnement. En mode manuel et analogique, la pompe démarre
lorsque le signal est supprimé.
Contact externe
Entrée d'impulsion numérique min. 5 V ; durée d'impulsion min. 40 ms. Durée
maximale de 1000 ms. Cette entrée sert pour le déclenchement d'une dose dont
la dose a été définie par l'utilisateur. Reportez-vous à la section relative au mode
Contact.
Vitesse : entrée analogique
La vitesse de cette pompe peut être contrôlée à distance par le biais d'un signal de
courant analogique dans une plage de 4-20 mA.
Le signal analogique doit être appliqué à la fiche 3 du connecteur d'entrée M12.
La pompe fournit une vitesse accrue au fur et à mesure que le signal de contrôle
augmente.
Le modèle Universal+ peut être calibré par l'utilisateur de sorte que la vitesse soit
contrôlée de manière proportionnelle ou inversement proportionnelle au signal
d'entrée en milliampères.
Impédance de circuit de 4-20 mA : 250Ω.
Le débit activé en réponse au signal 4-20mA peut être inversé dans
le logiciel. N'inversez pas la polarité des bornes, car le moteur ne
s'allumerait pas.
Récupération de fluide à distance
Lorsque l'option de récupération du fluide à distance est activée dans les paramètres
de récupération du fluide, l'utilisateur peut inverser la pompe à distance en envoyant
un signal à Fiche 5. Cela n'est possible qu'en mode analogique 4–20 mA, lors de la
réception d'un signal 4–20 mA et en l'absence de tout signal STOP à distance.
