Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 20
La résistance ou le relais doit être de taille adéquate pour éviter d'endommager
les transistors de la pompe. Ces solutions nécessitent une alimentation
externe de 24 V. En cas de raccordement à un contrôleur programmable,
24 V est généralement disponible.
Sortie Alarme (Sortie 1)
Si l'alarme est activée, celle-ci est déclenchée en présence d'erreurs du système,
de détection de fuite ou d'alerte du niveau de fluide. Cette alarme ne se déclenche
pas en cas d'erreur de signal analogique. Cette configuration par défaut peut être
modifiée dans le menu Paramètres de contrôle.
Sortie État de marche (Sortie 2)
Cette sortie change d'état selon que le moteur est en marche ou arrêté. Cette
configuration par défaut peut être modifiée dans le menu Paramètres de contrôle.
Vitesse : sortie analogique (Universal+ uniquement)
Un signal analogique de courant dans la plage 4-20 mA à 250 Ω d'impédance,
est présent entre Fiche trois et Fiche quatre du connecteur de sortie.
Le courant est fixe et Le courant est fixe et directement proportionnel
à la vitesse de rotation de la tête de pompe. 4mA = vitesse zéro ;
20mA = vitesse maximale.
Remarque : Si la sortie mA doit être utilisée pour une lecture à partir d'un multimètre,
une résistance 250Ω est requise en série.

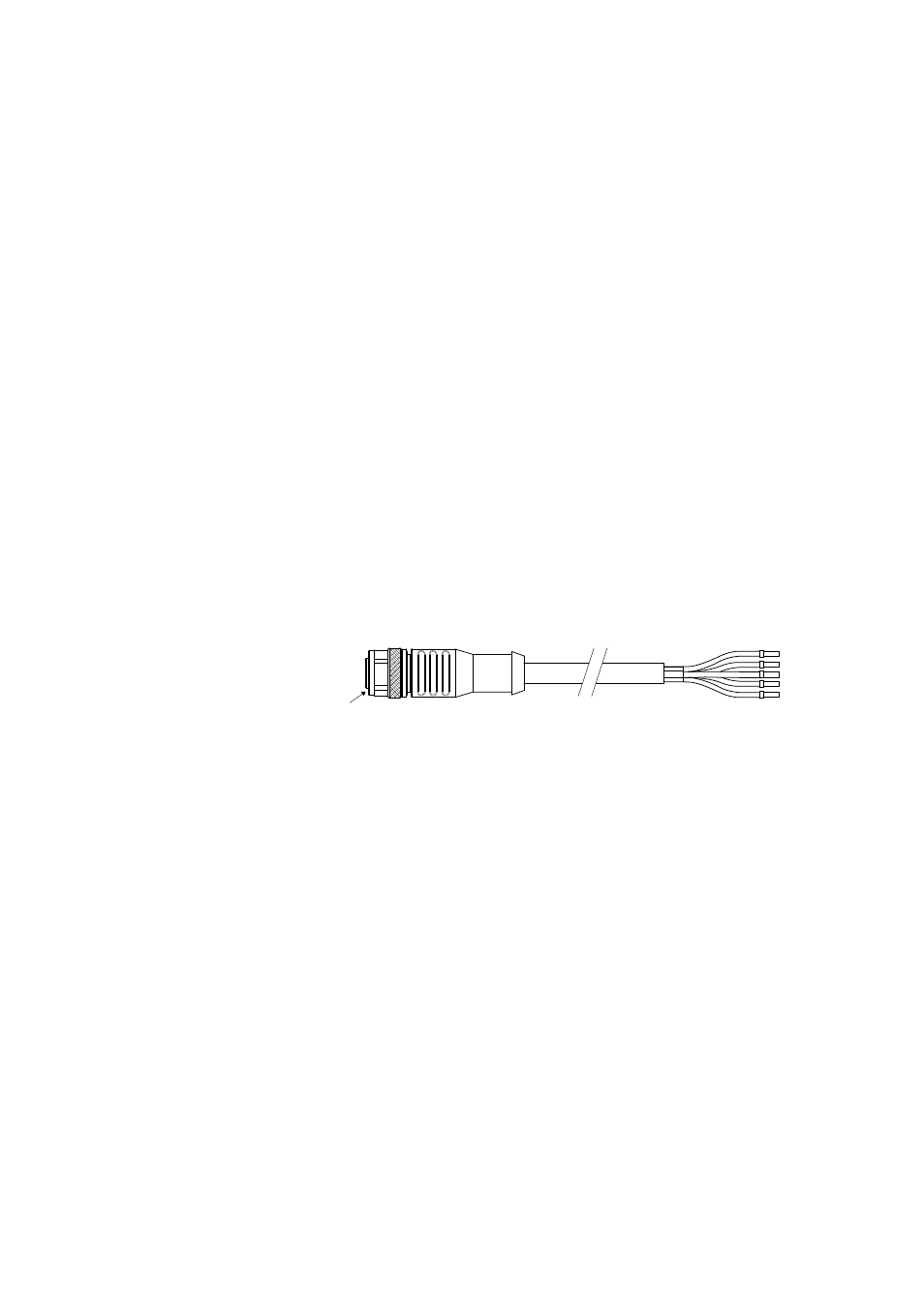

11.4 Connecteur de sortie en option
Longueur du connecteur de sortie : 3 m
Marron
Blanc
Bleu
Noir
Gris
Insert
jaune
