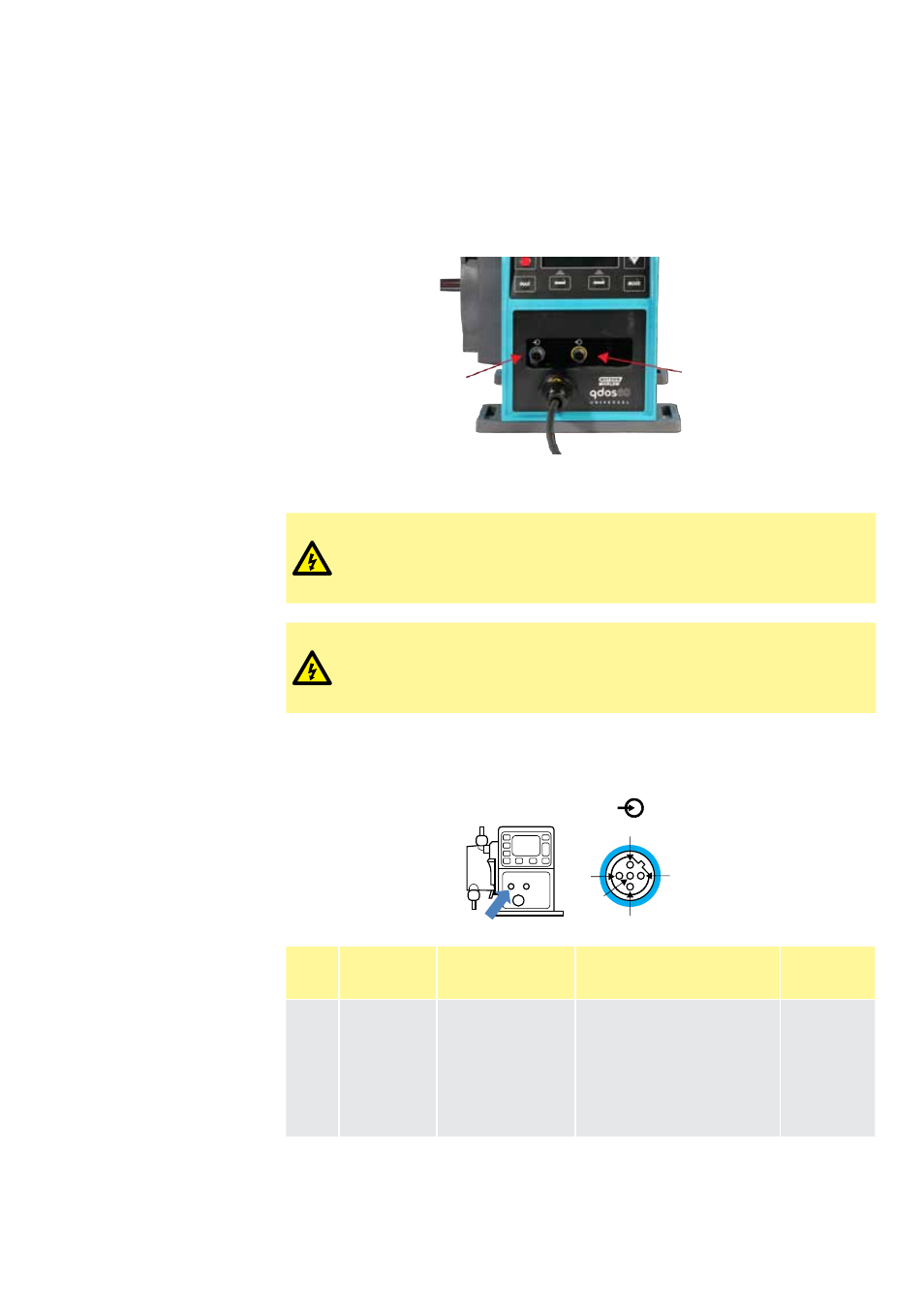

Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 17
11 Câblage de contrôle automatique -
Pompe standard
L'interface entre la pompe et d'autres dispositifs se fait au moyen de deux connecteurs
M12 à 5 pôles certifiés IP66, montés sur le devant de la pompe. Vous pouvez vous
procurer les connecteurs M12 à câbles volants auprès de Watson-Marlow. La fonction
de chacun des câbles est indiquée sur une étiquette.
Connexion
d’entrée
Connexion
de sortie
Il incombe à l'utilisateur d'assurer la sécurité et le bon fonctionnement de la pompe
en mode contrôle à distance ou automatique.
N'appliquez jamais de tension de secteur sur les cinq pôles d'un
connecteur M12. Appliquez les signaux appropriés aux fiches,
comme indiqué ci-dessous. Limitez les signaux aux valeurs
maximales indiquées. N'appliquez pas de tension sur d'autres
bornes : des dommages irréversibles pourraient en résulter.
Toutes les bornes d'entrée et de sortie sont séparées des circuits
d'alimentation au moyen d'une isolation renforcée. Ces bornes
doivent être branchées exclusivement sur des circuits externes,
eux-mêmes isolés des tensions de secteur au moyen d'une
isolation renforcée au minimum.
11.1 Assignation des fiches d'entrée à la
pompe
Fiche 2
Fiche 4
Fiche 1 Fiche 3
Fiche 5
N° de
fiche
Fonction Spécifications Se rapporte à Couleur du
connecteur
d'entrée
1 Marche/
arrêt
Min. 5 V, max.
30V
Connectez sur 5~24V c.c.
pour arrêter (se rapporte
à Fiche 4). Vous pouvez
également connecter la
Fiche 5 du connecteur de
sortie sur cette fiche via le
commutateur normalement
ouvert.
Marron
