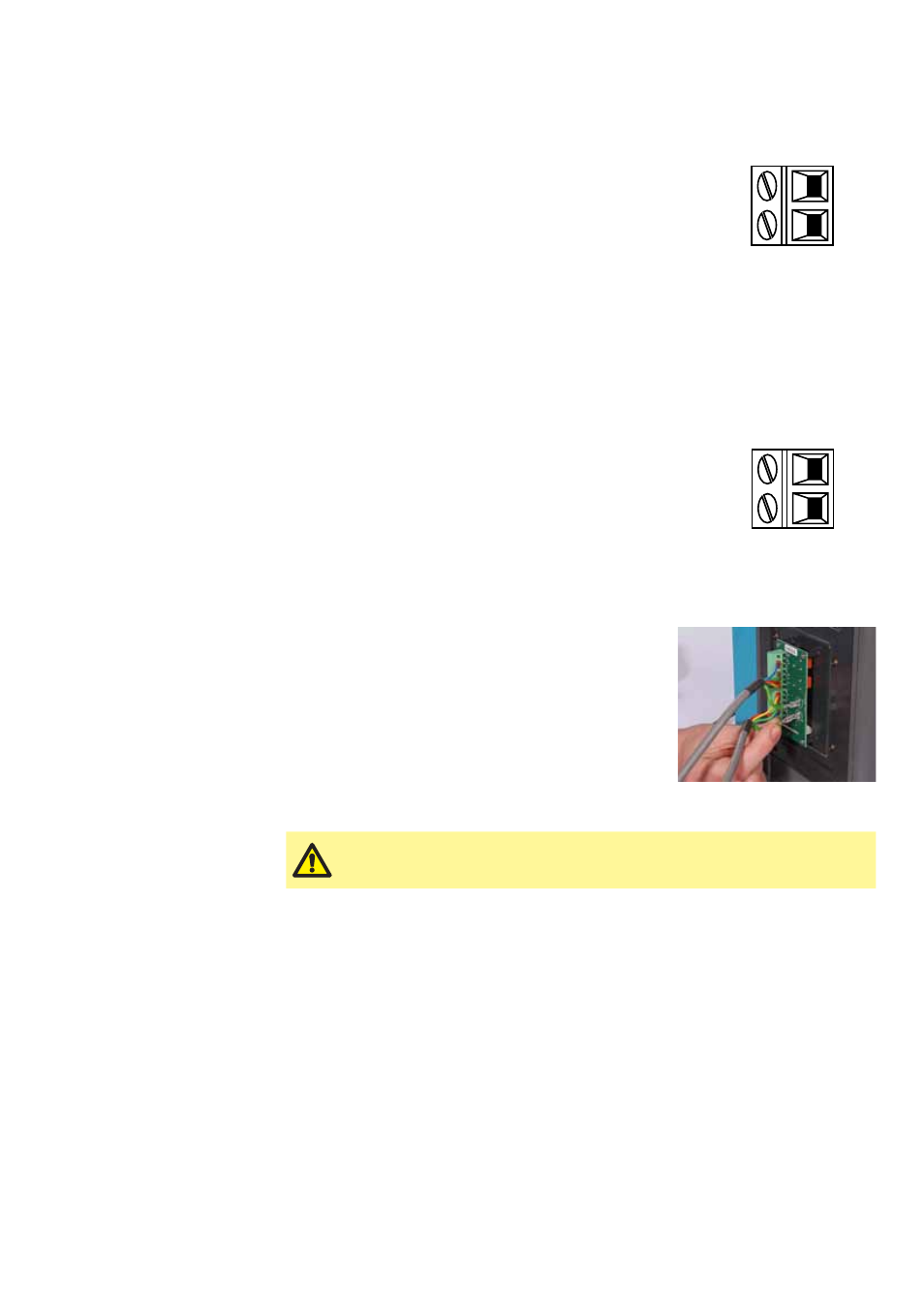

Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 26
Vitesse : entrée analogique (J2)
Le signal de processus analogique doit être appliqué à la
borne I/P du connecteur analogique (J2). Mise à la terre
via le connecteur TERRE de la même borne. En mode
Analogique, la vitesse de la pompe sera proportionnelle
ou inversement proportionnelle à l'entrée analogique.
Reportez-vous également à la section 15.5 Mode Analogique
4-20 mA, page 37 et 15.6 Calibrage de la pompe pour
une commande 4-20 mA, page 41.
Impédance de circuit de 4-20 mA : 250 Ω.
Courant max. 40 mA
Remarque : L'inversion de réponse du signal est configurée
dans le logiciel. N'inversez pas la polarité des bornes.
Analog
I/P
GND
1
2
J2
Vitesse : sortie analogique (J1) (Universal+ uniquement)
Un signal analogique de courant dans la plage 4-20 mA est
disponible entre la borne O/P (sortie) et la borne TERRE. Le
courant est fixe et directement proportionnel à la vitesse
de la pompe. 20 mA = vitesse maximale ; 4 mA = vitesse
zéro.
4-20mA
0/P
GND
1
2
J1
Remarque : Si la sortie mA doit être utilisée pour une lecture à partir d'un multimètre
(réglé sur mA), une résistance 250Ω est requise en série.
Bornes de blindage
Des bornes embrochables de 4,8 mm sont fournies
pour le blindage Terre des câbles. La Terre du câble
d'entrée et la Terre du câble de sortie peuvent être
connectées à l'une ou l'autre borne.
Veillez à ce que les signaux 4-20 mA et basse tension restent
isolés des tensions de secteur. Utilisez un câble d'entrée à presse-
étoupe séparé.
