Watson-Marlow Qdos60 Universal+ - Manuel (Page 49)

Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 49
17.1 Récupération de fluide à distance
En mode Analogique 4-20 mA, l'inversion et la récupération de fluide peuvent
être effectuées automatiquement. Pour cela, il est nécessaire d'activer la fonction

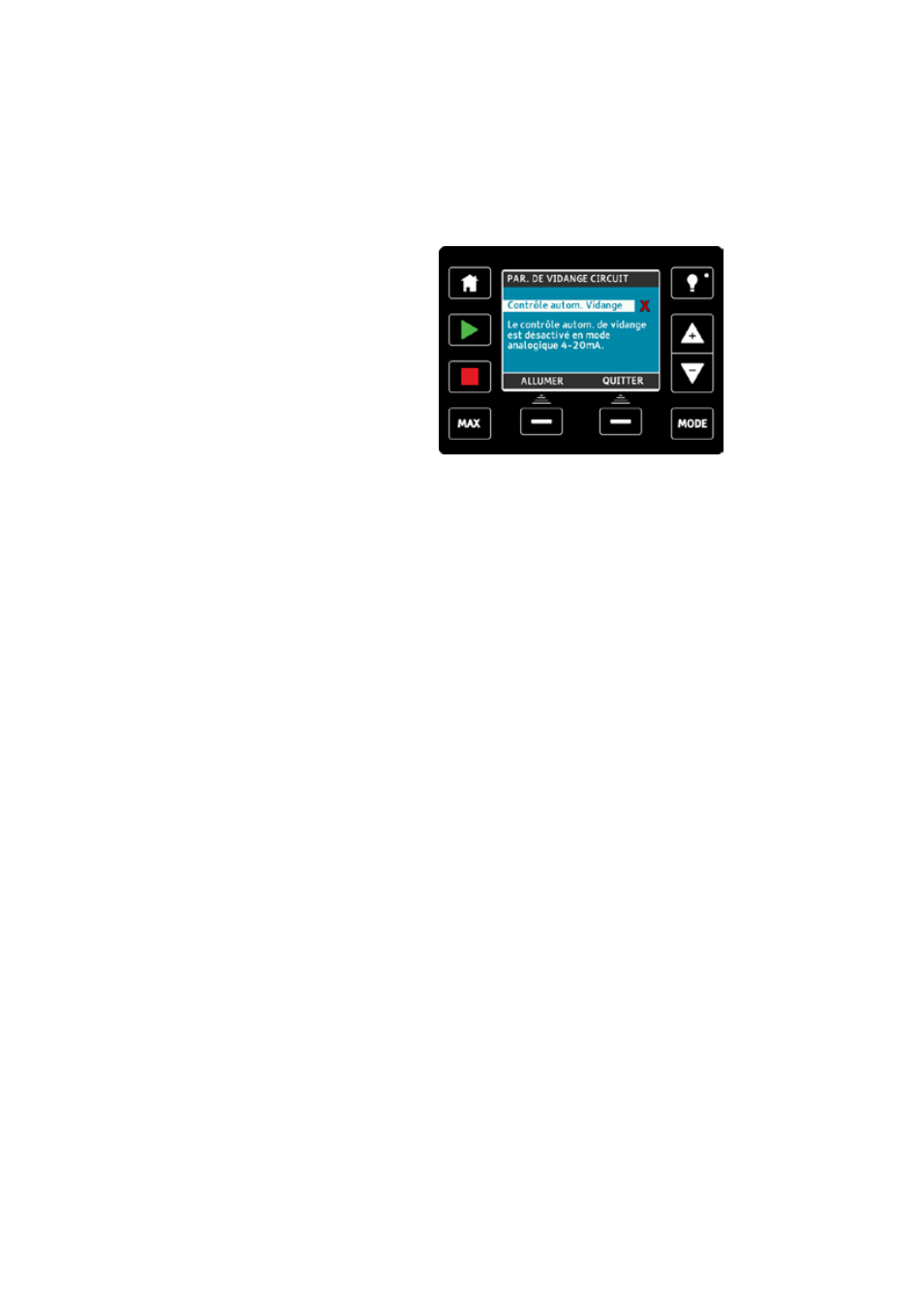

Récupération de fluide à distance. Pour activer cette fonction, placez la barre de
sélection sur l'option Récupération de fluide, puis appuyez sur la touche de fonction
PARAMÈTRES.
Appuyez sur ALLUMER pour activer cette fonction. Suivez la procédure inverse pour
désactiver la fonction.
Lorsque cette fonction est activée, le fonctionnement de la pompe peut être inversé
en mode Analogique 4-20 mA en appliquant au minimum 5 V et au maximum 24 V à
la Fiche 5 de l'entrée de la pompe. La pompe fonctionne alors à une vitesse inversée
proportionnelle à l'entrée 4-20 mA appliquée à la Fiche 3.
Cette méthode permet la récupération de fluide depuis la conduite d'alimentation.
Elle ne convient pas pour le transfert de fluide de masse.
Une fois activée, la fonction de récupération de fluide à distance est utilisée selon la
procédure suivante
a) Envoyez un signal d'arrêt à distance (appliquer 5 - 24 volts à la fiche d'entrée 1)
b) Appliquez 5 - 24 volts à la fiche 5 de l'entrée de pompe
c) Supprimez le signal d'arrêt à distance
d) Appliquez 4 - 20 mA à l'entrée analogique. La pompe se met alors à tourner en
sens inverse à une vitesse proportionnelle au signal analogique
e) Envoyez le signal d'arrêt à distance une fois que la quantité suffisante de fluide a
été récupérée
f) Supprimez la tension de la fiche 5 des entrées de pompe
g) Supprimez le signal d'arrêt à distance lorsque vous souhaitez relancer la pompe
dans le sens normal
