Manuel d'utilisation des pompes Watson-Marlow qdos60 Universal et Universal+ 19

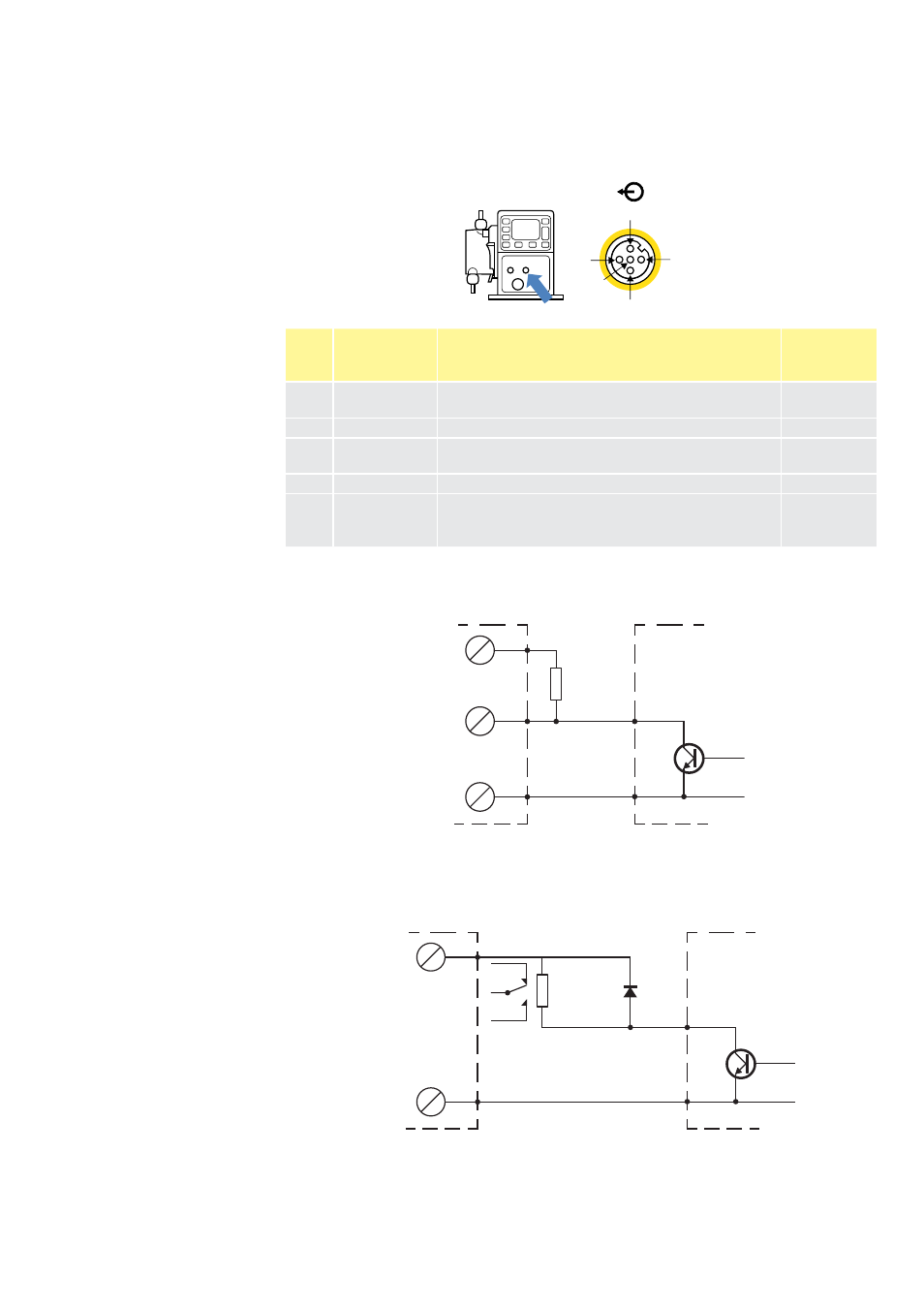

11.3 Assignation des fiches de sortie à la
pompe
Fiche 2
Fiche 4
Fiche 1 Fiche 3
Fiche 5
N° de
fiche
Fonction Spécifications Couleur du
connecteur
de sortie
1 Sortie
Marche/Statut
Sortie du collecteur ouvert non engagée Marron
2 Sortie Alarme Sortie du collecteur ouvert non engagée Blanc
3 Sortie
analogique
4-20 mA à 250Ω (se rapporte à Fiche 4)
(Universal+ uniquement)
Bleu
4 TERRE Noir
5 Alimentation 5 V 2mA ; Peut être raccordée à Fiche 1 ou 2
via un commutateur normalement ouvert pour
alimenter les entrées.
Gris
Exemple de câblage d'une résistance « pull up »
Le schéma illustre la sortie Alarme ou Marche/Arrêt.
1K2 Minimum
2K2 Typique
+24V
Entrée
Commun
qdos
Contrôleur
programmable
Exemple de câblage d'un relais externe ; les contacts NO ou NF
peuvent être utilisés pour n'importe quel dispositif.
Le schéma illustre la sortie Alarme ou État de marche.
2K2 Typique
1K2 Minimum
1A 100V
+24V
Commun
qdos
Contrôleur
programmable
