4 Notice installateur SATEL
2.1 Cartes principales
• 5 (VERSA 5), 10 (VERSA 10) ou 15 (VERSA 15) des zones programmées individuellement.
• La possibilité de la programmation de la valeur de résistance pour des zones pour
la configuration EOL et 2EOL.
• La zone de sabotage supplémentaire du type NC.
• 4 sorties filaires programmées individuellement :
– 2 sorties à haut courant de la charge de 1.1 A avec fusibles électroniques en polymère,
– 2 sorties à bas courant du type OC de la charge de 50 mA adaptées à la gestion
des relais et gérant le protocole PC-16 OUT (possibilité de la gestion d'émetteur
de télésurveillance radio).
• 2 sorties à haut courant de la charge de 0.5 A avec fusibles électroniques en polymère ont
la fonction de sorties d'alimentation (sortie AUX possède deux broches).
• La protection électrique de toutes les zones et les sorties.
• Le bloc d'alimentation découpage avec rendement de 1 A (VERSA 5) ou 2 A (VERSA 10
et VERSA 15) avec protection contre les courts-circuits, est munie du système de contrôle
de l'état de la batterie et du débranchement de la batterie déchargée.
• Le bus de communication est destiné à connecter les claviers et les modules d'extension.
• Le connecteur pour la connexion du module d'extension de la synthèse vocale CA-64 SM,
le module vocal INT-VG ou le synthétiseur SM-2.
• Le transmetteur téléphonique réalise les fonctions de reporting, la notification
et la programmation à distance (modem 300 bps incorporé).
• La signalisation optique de l'état du transmetteur téléphonique.
• Le port RS-232 (TTL) permet la programmation et la gestion du système d'alarme à l'aide
de l'ordinateur (via le logiciel de l'installateur D LOAD X).
2.2 Claviers

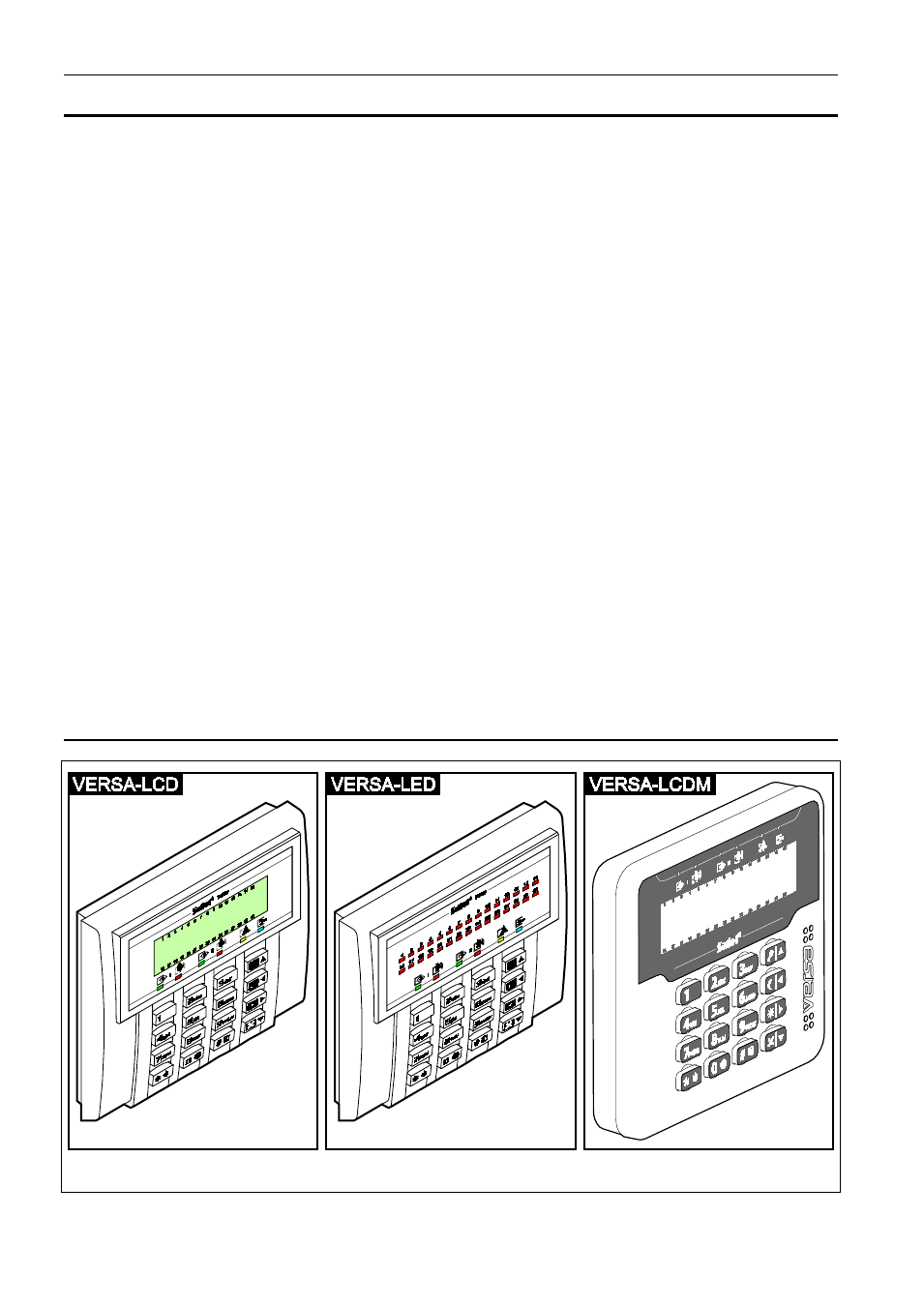

Fig. 1. Vue des claviers.
