16 Notice installateur SATEL
3.5.6 Raccordement du contrôleur du système sans fil ABAX

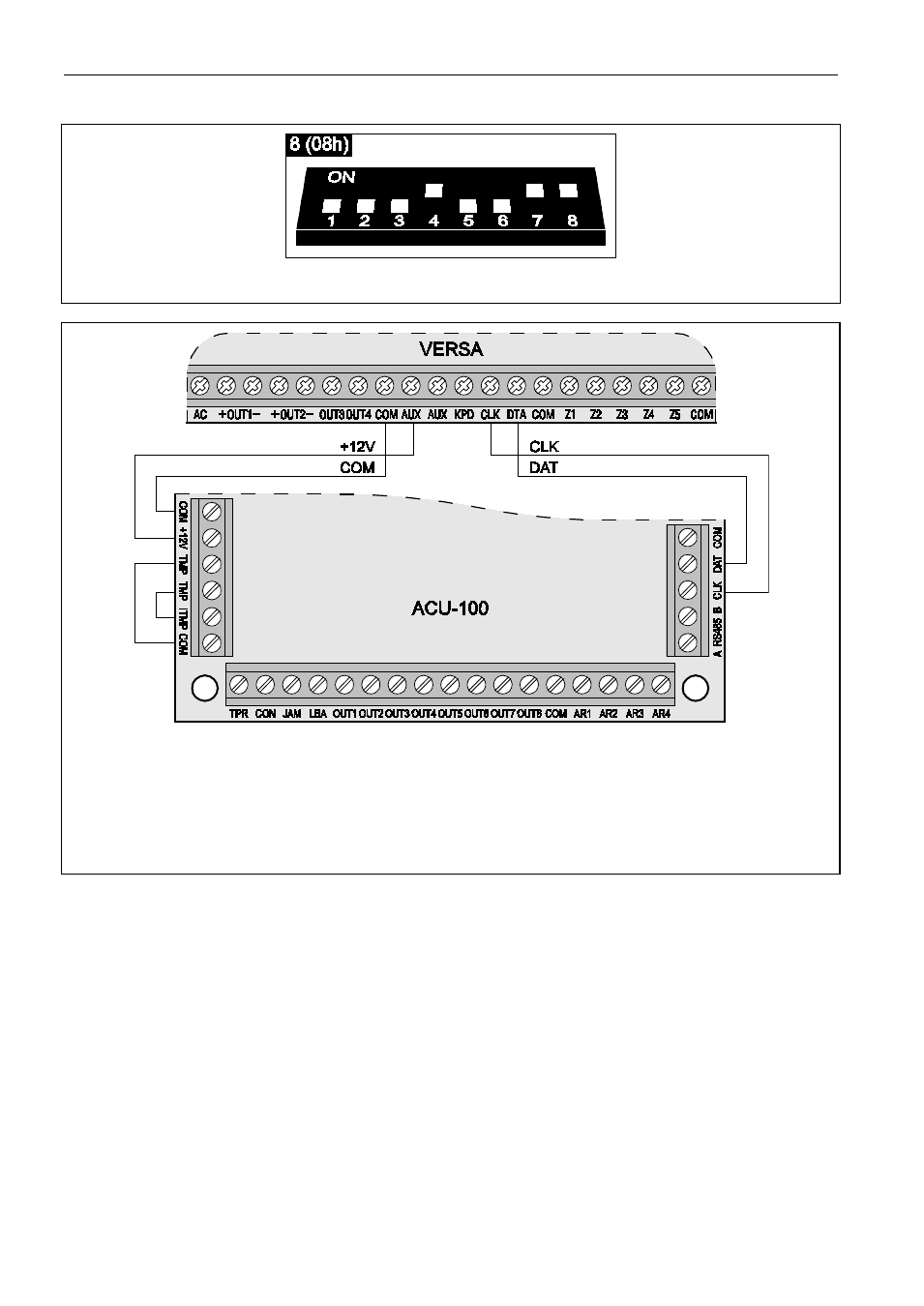

Fig. 16. Exemple de programmation d'adresse dans le contrôleur ACU-100.
Fig. 17. Mode de raccordement du contrôleur ACU-100. Les bornes TMP du contact
d'autoprotection du contrôleur sont connectées au circuit d'autoprotection du contrôleur
(les bornes ITMP et COM), grâce à cela, l'information sur une violation du contact
d'autoprotection du contrôleur est envoyée à la centrale via le bus de communication.
Si les bornes TMP ne sont pas connectées au circuit d'autoprotection du contrôleur, il faut
court-circuiter la borne ITMP à la masse.
Il est possible d'installer dans le système un contrôleur ACU-100 ou ACU-250. Il permet
d’attribuer aux utilisateurs des télécommandes ABAX (jusqu’à 30 télécommandes – aucune
télécommande ne peut être attribuée à l’installateur). Il est aussi possible d’installer jusqu’à
30 détecteurs sans fil ABAX dans le système d’alarme. La centrale VERSA peut gérer 30
zones et 12 sorties sans fil au maximum. Si le numéro de la zone sans fil est le même que
celui de la zone filaire (sur la carte électronique ou dans les modules d’extension), il est
possible de sélectionner la zone qui sera gérée (voir : notice P
ROGRAMMATION ). L'adresse 8
(08h) doit être réglée dans le contrôleur. L'emplacement du micro-interrupteur 6 n'a pas
d'importance. Les micro-interrupteurs 7 et 8 dans le contrôleur ACU-100 doivent être
en position ON.
Notes :
• Le contrôleur ACU-250 est identifié par la centrale comme le contrôleur ACU-100.
• Si le contrôleur ACU-100 / ACU-250 est raccordé à la centrale, l’installation du contrôleur
VERSA-MCU est impossible dans le système.
