SATEL VERSA 21
la configuration EOL il faut utiliser la résistance de 2.2 k
Ω afin de fermer le circuit
et deux résistances
1.1 kΩ dans la configuration 2EOL.

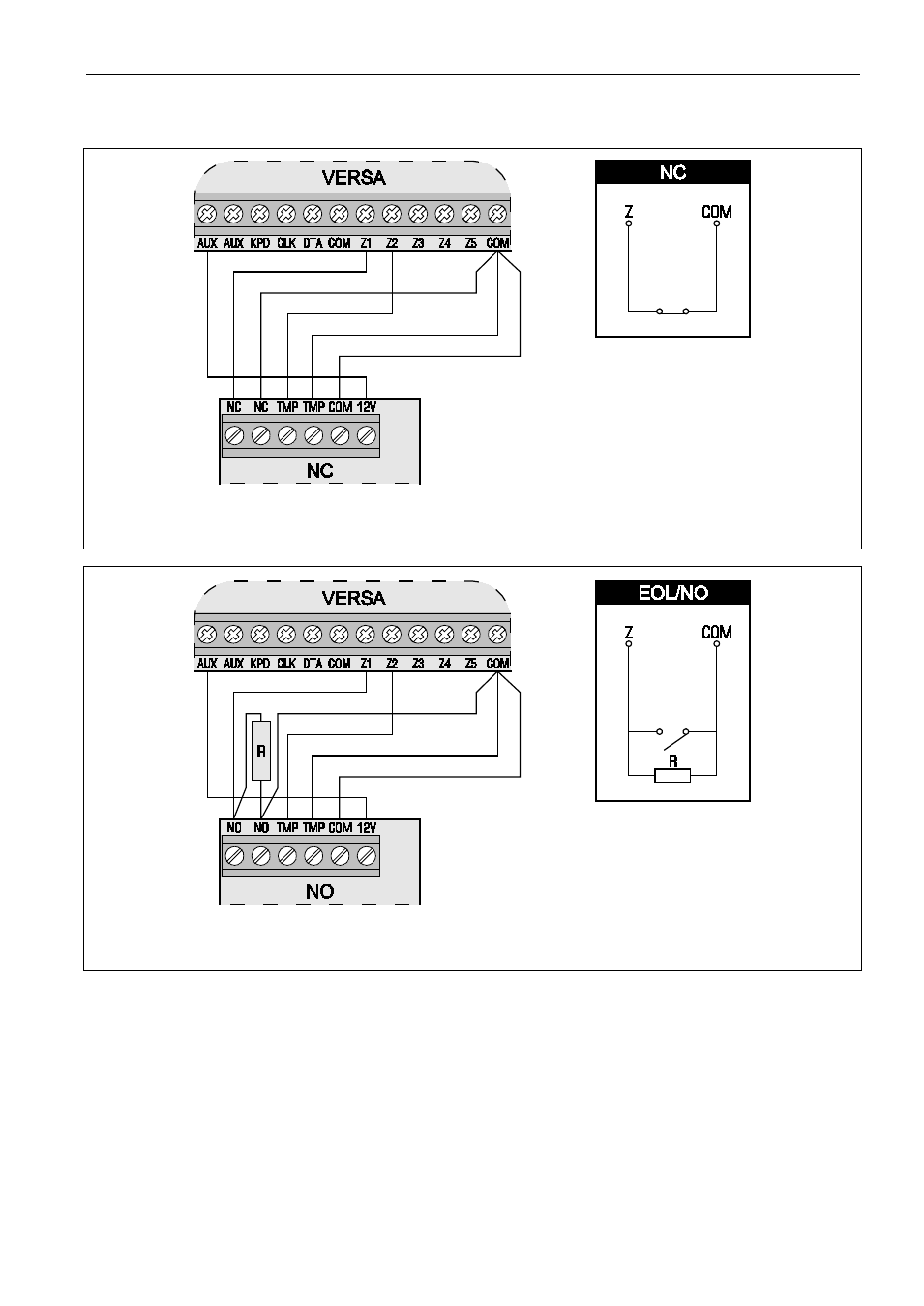

Fig. 24. Exemple de raccordement de détecteur de type NC à la centrale (le raccordement
de détecteur de type NO est identique).
Fig. 25. Exemple de raccordement de détecteur de type NO à la centrale dans
la configuration EOL.
Les zones sur la carte principale (toutes les zones dans la centrale VERSA 5
et les premières 8 zones dans les centrales VERSA 10 et VERSA 15) et dans les modules
d'extension de zones identifiées par la centrale comme CA-64 Ei et CA-64 EPSi
supplémentairement peuvent fonctionner dans les configurations :
• de volet roulant (dédiées au raccordement de détecteur de volet roulant),
• de choc (normalement fermée, dédiées au raccordement de détecteur de choc – en série
avec le détecteur de choc, il est possible de connecter un détecteur de type NC p. ex.
Un détecteur magnétique).
Les détecteurs peuvent être alimentés directement depuis la centrale (les sorties
d'alimentation AUX), par des modules d’extension équipés de bloc d'alimentation ou de blocs
