SATEL VERSA 19
Il faut faire le raccordement analogiquement, comme on l'a présenté dans le chapitre
concernant le raccordement de modules d'extension de zones (le module d'extension sans
bloc d'alimentation – voir la figure 19, le module d'extension de sorties avec bloc
d'alimentation – voir la figure 20).
3.5.9 Raccordement des modules de commande de partitions
Il est possible d'installer dans le système jusqu'à 6 modules INT-CR ou INT-IT. Dans
les modules, il faut régler les adresses dans l'intervalle de 16 (10h) à 21 (15h).

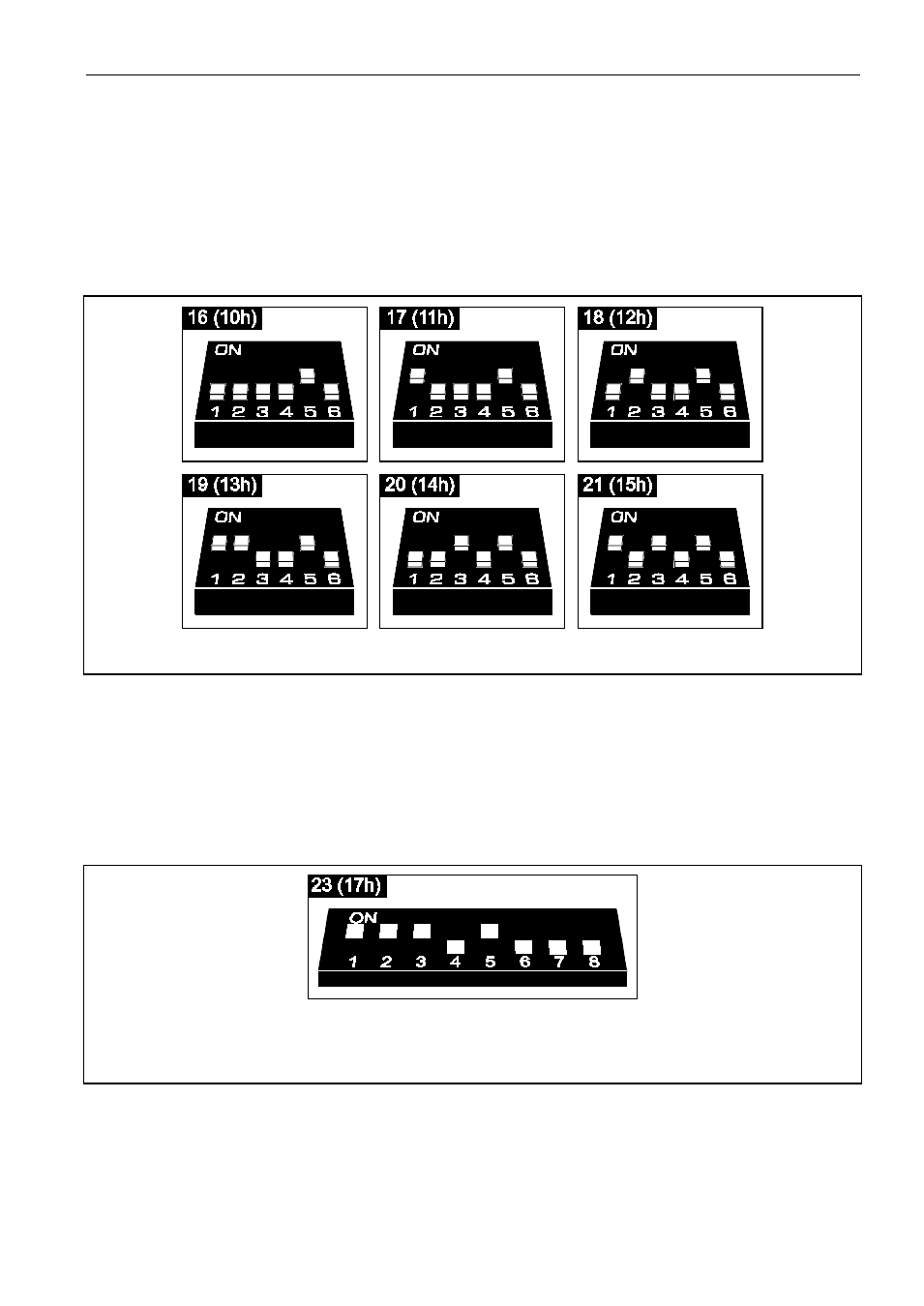

Fig. 22. Mode de programmation d'adresses dans les lecteurs INT-IT.
3.5.10 Raccordement du module de synthèses vocales / module vocal
Un module d’extension CA-64 SM ou un module INT-VG peut être installé dans le système.
L’adresse 23 (17h) doit être réglée dans l’appareil. Dans le module d’extension CA-64 SM
la position des interrupteurs 6 et 7 n’est pas importante. Dans le module INT-VG la position
de l’interrupteur 6 n’est pas importante, mais l’interrupteur 7 sert à définir la façon dont
le dispositif sera identifié par la centrale (OFF – INT-VG ; ON – CA-64 SM). L’interrupteur 8
bloque / débloque la fonction d’enregistrement de messages vocaux dans les deux modules.
Fig. 23. Mode de programmation d'adresse dans le module d’extension CA-64 SM ou module
INT-VG. Le huitième micro-commutateur est sur OFF, c'est à dire que la fonction
d'enregistrement de messages vocaux est bloquée.
Raccorder les fils (CA-64 SM) / bornes (INT-VG) CLK et DTA au bus de communication
de la centrale d’alarme et la fiche dans la prise dédiée.
3.5.11 Identification de claviers et modules d'extension
La gestion des dispositifs connectés au bus d'extension est possible seulement après avoir
réalisé la fonction d'identification. La fonction vérifie quels modules sont connectés
