SATEL VERSA 25
seulement la décharge rapide de la batterie mais aussi la destruction
de la centrale d’alarme.
Il est interdit de connecter en même temps le connecteur 13 (masse)
du connecteur de l’émetteur NR2-DSC à la borne COM de la centrale et « - »
de la batterie ce qui peut occasionner la destruction de la centrale d’alarme.
3.9 Raccordement de la ligne téléphonique

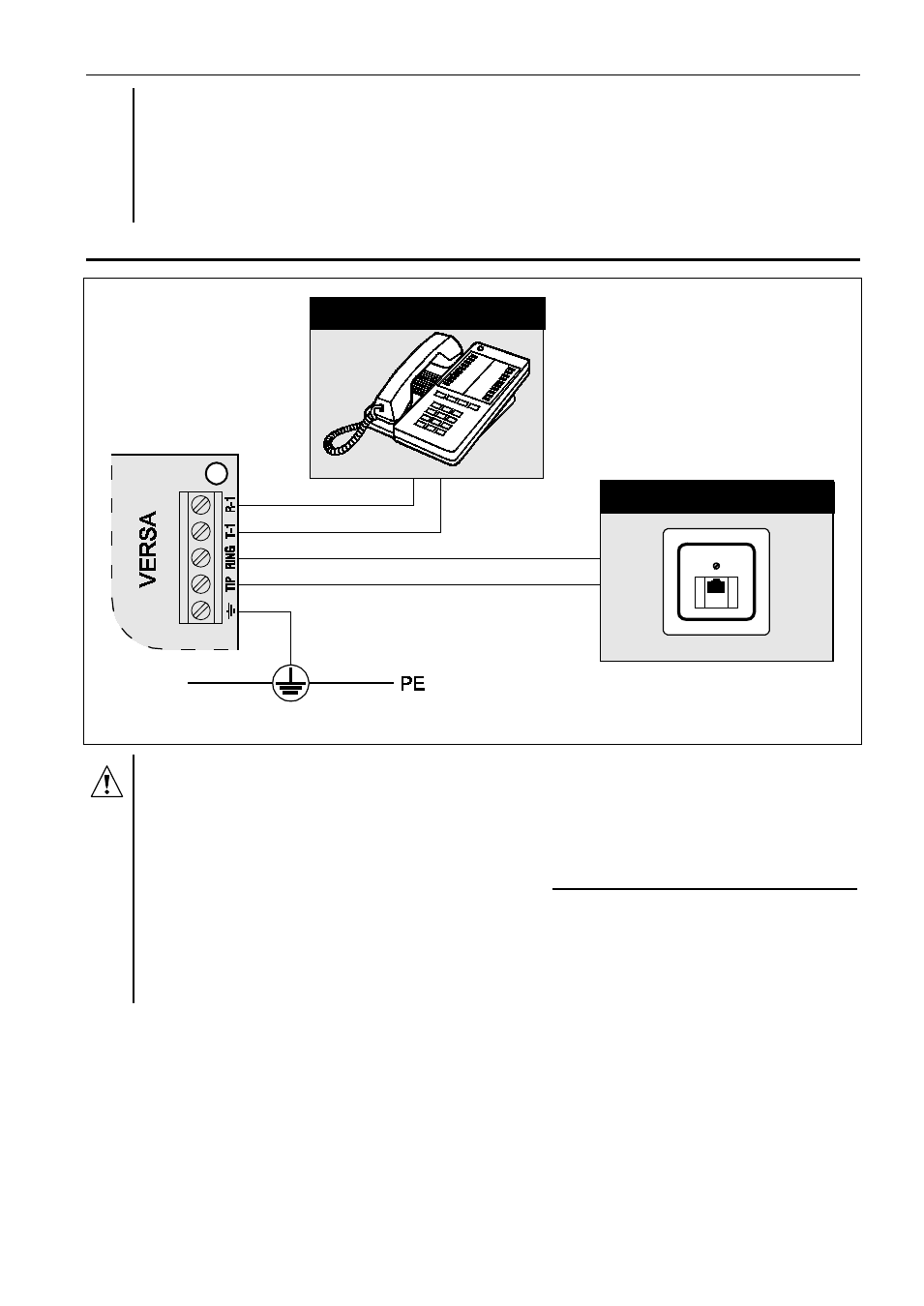

Fig. 31. Mode de raccordement d'une ligne analogique d'abonné à la centrale.
Il est interdit d'envoyer les signaux téléphoniques et les signaux du système
d'alarme à l'aide d'un seul câble multiconducteur. Une telle situation risque
de détériorer le système dans le cas d'un faux contact de la tension provenant
de la ligne téléphonique.
La centrale fonctionne en association avec des lignes analogiques d'abonné
uniquement. La connexion directe du circuit téléphonique au réseau numérique
(p. ex. ISDN) a pour conséquence la destruction du dispositif.
L'installateur s'oblige à informer l'utilisateur du type de branchement réalisé
pour la connexion de la centrale au réseau téléphonique.
Si le transmetteur téléphonique de la centrale est utilisé avec le système d'alarme (reporting,
notification ou programmation à distance), l'installation d'une ligne analogique d'abonné sera
indispensable.
La centrale doit être raccordée directement à la ligne téléphonique (aux connecteurs
marqués comme TIP, RING). Tous les autres dispositifs utilisant la ligne téléphonique (p.ex.
téléphone, télécopie) doivent être raccordés derrière la centrale (aux connecteurs marqués
comme T-1, R-1). Un tel raccordement permet à la centrale d'avoir une priorité absolue
sur la ligne le temps de l'appel téléphonique ce qui empêche le blocage de la fonction
notification, p. ex., au moment du décrochage du téléphone (une telle situation peut avoir
lieu, si la centrale d'alarme est connectée à la ligne téléphonique derrière le téléphone).
LIGNE TELEPHONIQUE
TELEPHONE
