SATEL VERSA 17
3.5.7 Raccordement des modules d’extension de zones
Il est possible d'installer dans le système jusqu'à 3 modules d’expansion de zones, ce qui
permet d'étendre le système de 24 zones par câbles au maximum. Dans ces modules
d'extension, il faut régler une adresse dans l'intervalle de 12 (0Ch) à 14 (0Eh). Les micro-
commutateurs 6 et 7 doivent être en position OFF. Dans le module d'extension CA-64 E avec
l'électronique en version 2.1 (ou supérieure) et CA-64 EPS avec l'électronique en version 2.0
(ou supérieure), la position de huitième micro-commutateur a une influence sur la méthode
de son identification et elle peut être suivante :
• micro-commutateur en position OFF – le module d’extension est identifié correctement
comme CA-64 E ou CA-64 EPS,
• micro-commutateur en position ON – le module d’extension est identifié correctement
comme CA-64 Ei ou CA-64 EPSi. Les modules d’extension CA-64 Ei et CA-64 EPSi
gèrent les zones de choc et de volet roulant. En plus, la valeur des résistances utilisées
dans la configuration EOL et 2EOL est programmable.

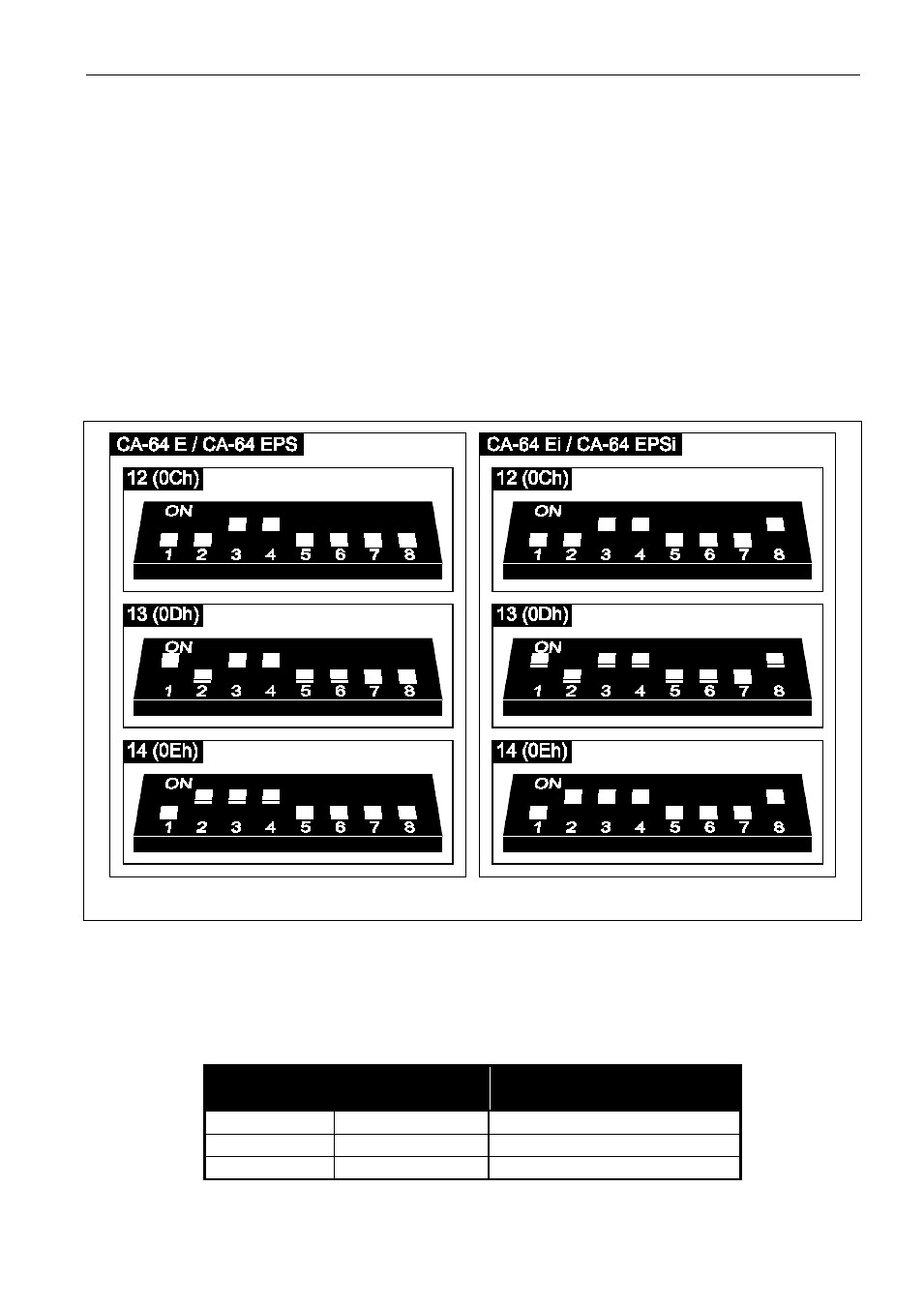

Fig. 18. Mode de programmation des adresses dans les modules d'extension des zones.
Le tableau 2 illustre les relations entre l'adresse du module d'extension et la numération
des zones du module d'extension dans le système. Dans le cas où les zones dans le module
d'extension correspondraient aux zones sur la carte principale, il est possible de définir quelle
zone sera gérée par la carte principale, et laquelle par le module d'extension (voir : notice
installateur P
ROGRAMMATION ).
Adresse module d'extension Numéros des zones dans
le système décimale hexadécimale
12 0C 7-14
13 0D 15-22
14 0
E
23-30
Tableau 2.
