18 Notice installateur SATEL

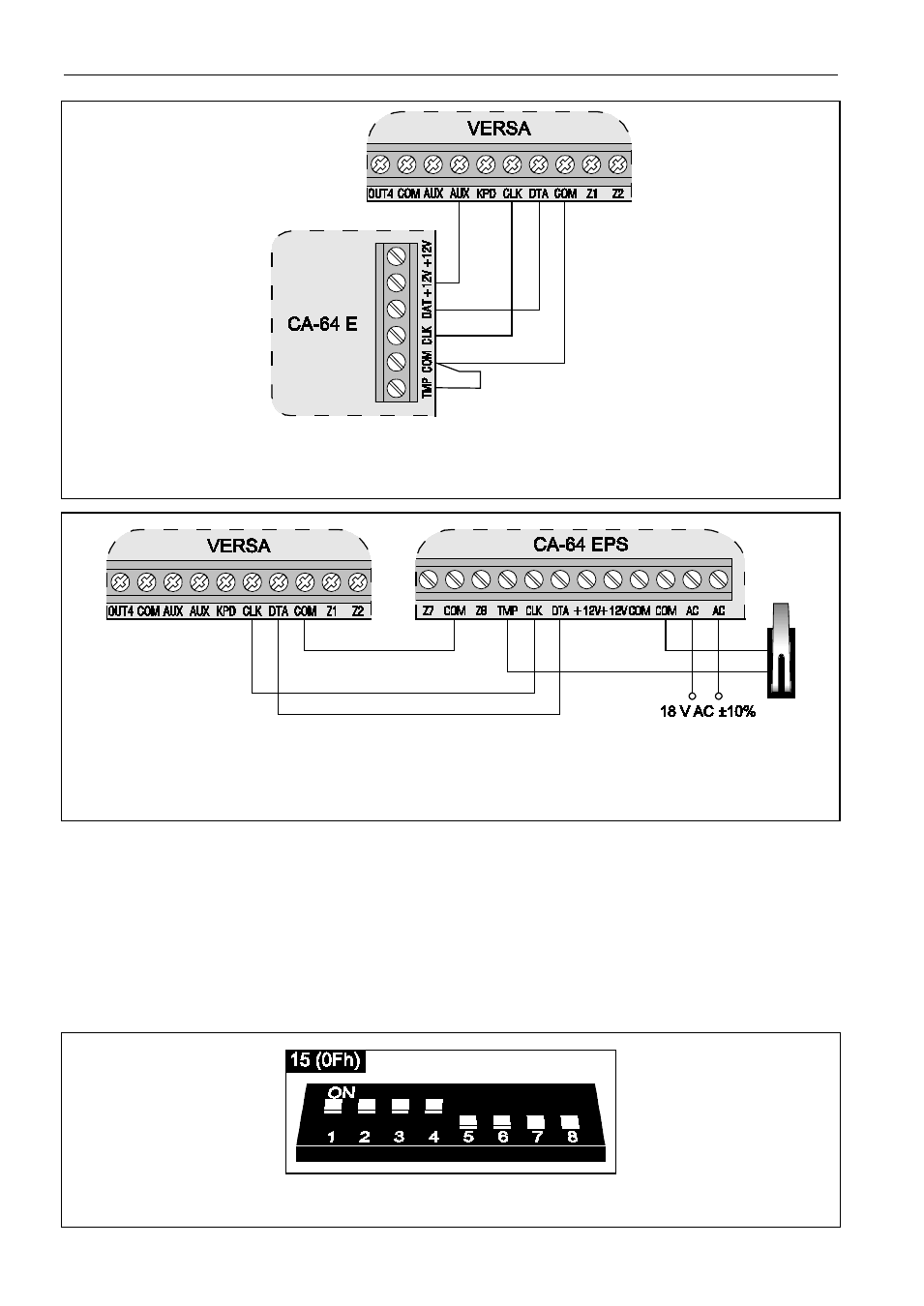

Fig. 19. Mode de raccordement du module d'extension des zones CA-64 E. Le module
d'extension est installé dans le même boîtier que le bus de communication, c'est pourquoi
la borne TMP est court-circuitée à la masse COM.
Fig. 20. Mode de raccordement de module d'extension de zones avec bloc d'alimentation
CA-64 EPS. Aux bornes TMP et COM a été connecté le contact d'autoprotection de boîtier
du module d’extension. Il faut connecter les bornes AC aux bornes du secondaire
du transformateur de réseau.
3.5.8 Raccordement du module d'extension de sorties
Il est possible d'installer dans le système, un module d'extension de sorties, ce qui permet
de faire une extension du système de 8 sorties de câble. Ces sorties auront dans le système
les numéros de 5 à 12. L'adresse 15 (0Fh) doit être réglée dans le module d'extension. Dans
le cas du module d'extension INT-ORS le réglage du sixième micro-commutateur sur ON
peut avoir pour conséquence qu'il soit identifié par la centrale comme CA-64 O, ce qui n'a
pas quand même l'influence sur son fonctionnement. En cas des autres modules d'extension
de sorties, la position des micro-commutateurs de 6 à 8 n'a pas d'importance.
Fig. 21. Mode de programmation d'adresse du module d'extension de sorties.
