Lecteur de puces DALLAS
CZ-DALLAS
cz-dallas_fr 01/14
Le lecteur de puces DALLAS est un dispositif utilisé pour
exécuter les fonctions de contrôle d’accès. Il sert
à la lecture du code unique des puces. Il est compatible
avec le module d’extension de lecteurs de puces DALLAS
CA-64 DR, le module universel d’extension de lecteurs
de cartes / puces INT-R (identifié par la centrale comme
CA-64 DR) ou avec les modules de contrôle d’accès
ACCO-KPWG-PS et ACCO-KPWG.
Le lecteur est équipé d’un voyant LED bicolore s’allumant
en rouge ou vert utilisé pour la communication
de la centrale / du module de contrôle d’accès ACCO
avec l’utilisateur.

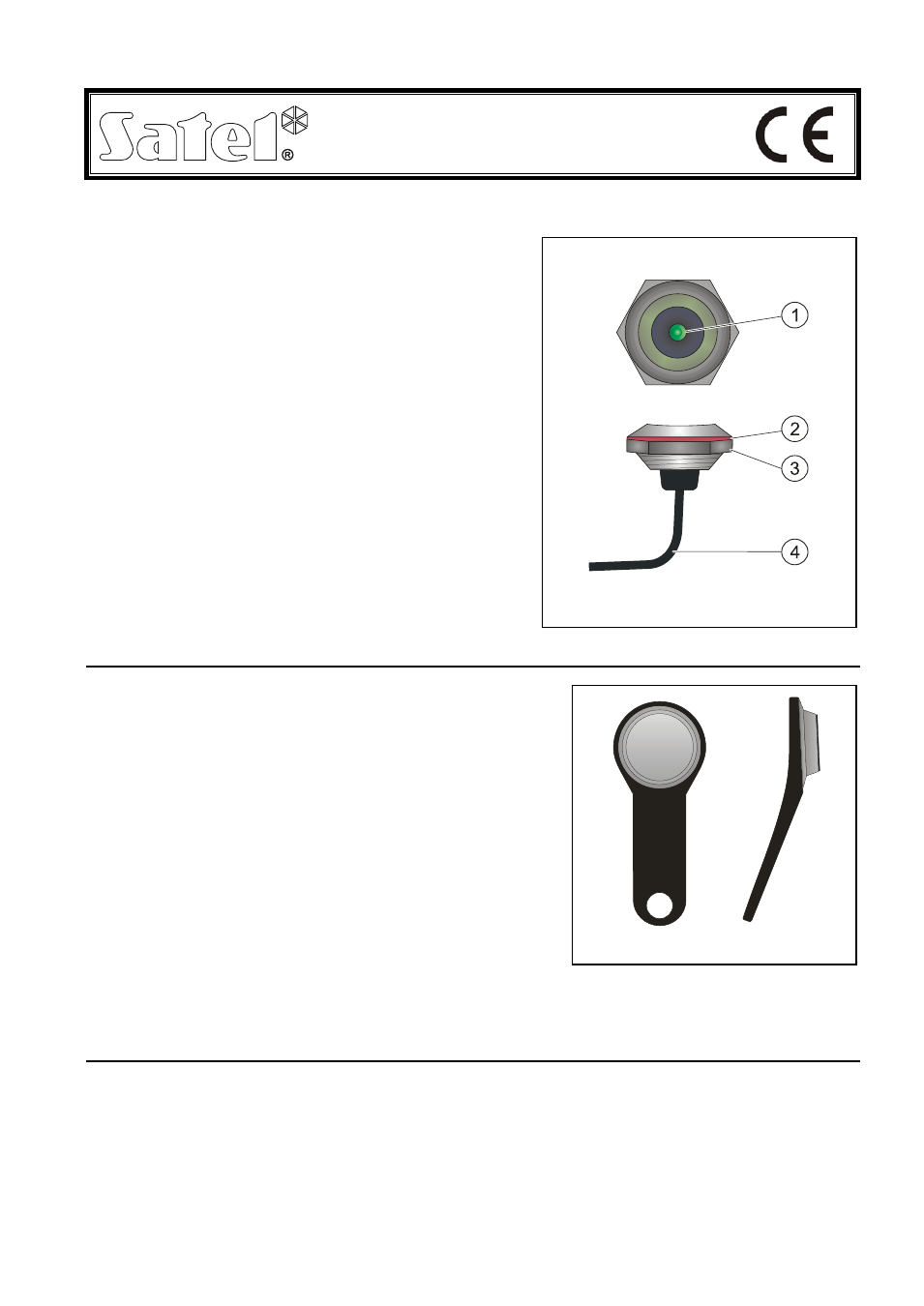

Légende de la fig. 1 :
1 – voyant LED
2 – cale plastique
3 – écrou de fixation
4 – câble électrique.
1. Description de fonctionnement
Pour avoir l’accès, approcher la puce et l’enfoncer légèrement
dans le lecteur de façon à fermer le circuit électrique. Il est
aussi possible de la maintenir contre le lecteur pendant
environ 3 secondes. Le type de réponse à l’approche
ou au maintien de la puce dépend des paramètres du module
d’extension / module de contrôle d’accès ACCO. En fonction
du dispositif auquel le lecteur est connecté, les données (code
lu de la puce) sont envoyées :
• par le module d’extension à la centrale qui, en réponse,
réagit selon la fonction préprogrammée et le niveau
d’autorisation de l’utilisateur de la puce donnée, débloque
le verrou électromagnétique de la porte ;
• directement par le lecteur au module de contrôle d’accès
ACCO qui, après l’identification de l’utilisateur sur la base
de la puce, exécute les fonctions accessibles à cet
utilisateur.
2. Installation
Le lecteur CZ-DALLAS peut être installé sur les parois d’une épaisseur de 3 mm ou à l’extérieur
du bâtiment directement dans le mur ou le dormant de la porte. Pour installer le lecteur, percer
un trou d’un diamètre de 20 mm, y placer le lecteur et visser l’écrou de fixation du côté intérieur. Pour
les parois plus épais, utiliser la colle de montage appropriée pour fixer le lecteur.
Fig. 2. Vue de la puce DALLAS.
Fig. 1. Lecteur de puces DALLAS.
