20 Notice installateur SATEL
à la centrale. Il faut l'activer après la première mise en fonctionnement de la centrale
et à chaque fois dans le cas d'accorder un nouveau dispositif ou du changement d'adresse
dans le dispositif géré par la centrale. Le débranchement du module identifié du bus
d'extension provoque l'alarme de sabotage.

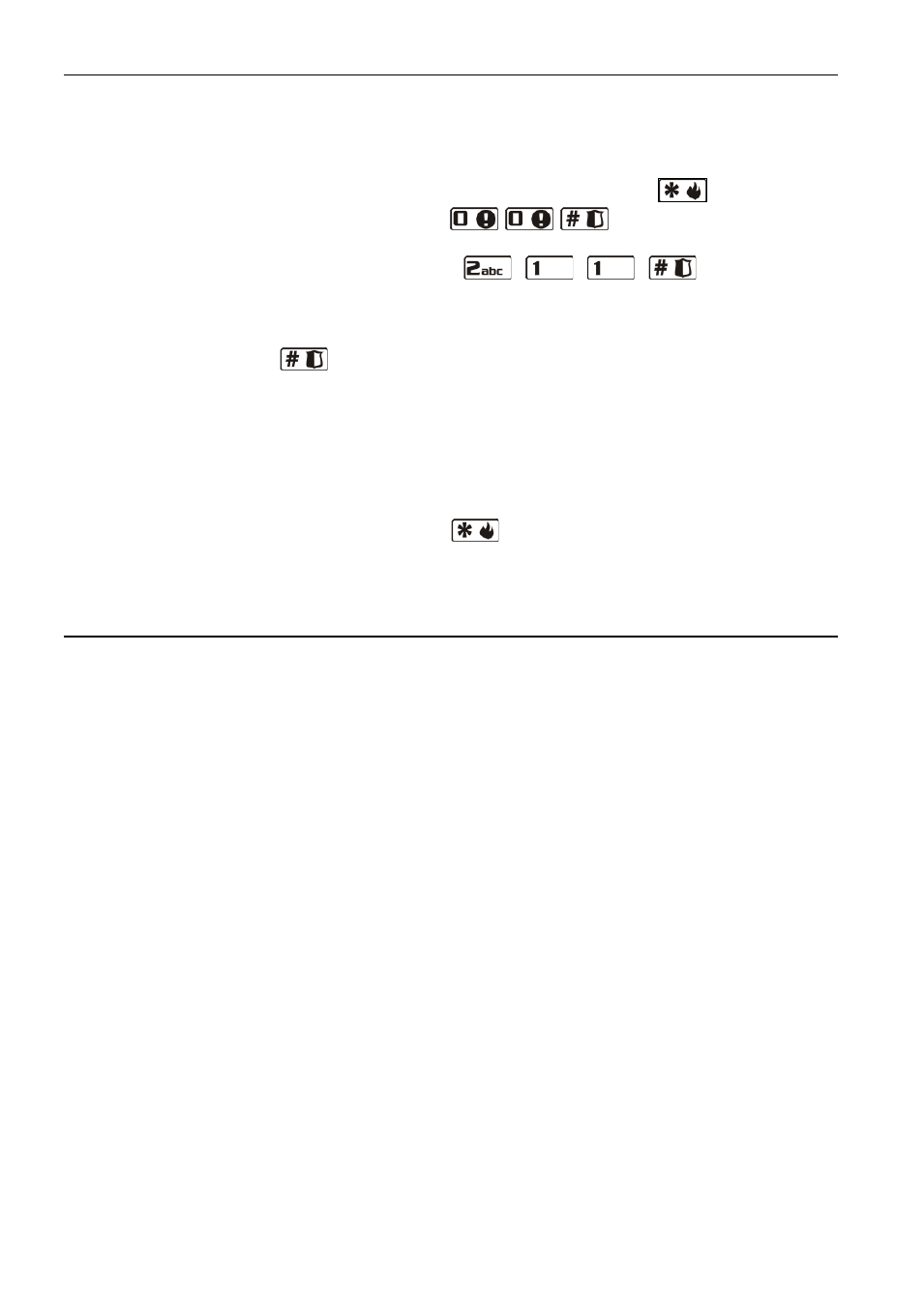

1. Saisir le code service (par défaut : 12345) et appuyer sur la touche .
2. Appuyer successivement sur les touches . Le mode de service sera
activé.
3. Appuyer successivement sur la touche (le démarrage
de la fonction I DENTIFICATION ). Trois courts sons informeront que l'identification a été
terminée et l'information sur les dispositifs identifiés sera présentée (dans le clavier LCD
elle sera présentée sur l'afficheur, et dans le clavier LED à l'aide des voyants LED).
4. Appuyer sur la touche , pour terminer la fonction d'identification.
Notes :
• Si l'identification est terminée par deux courts sons, cela veut dire que dans le dispositif
connecté au bus de communication une mauvaise adresse est introduite (une mauvaise
adresse pour ce type de dispositif ou la même adresse dans au moins deux dispositifs).
L'information sur l'afficheur (le clavier LCD) ou bien le clignotement du voyant LED
convenable pour l'adresse du dispositif (le clavier LED) aideront à déterminer
un problème. Il faut appuyer sur la touche
, introduire l'adresse correcte, et ensuite
effectuer de nouveau la fonction I DENTIFICATION .
• L'adresse 0 dans le clavier LED est présentée à l'aide du voyant avec le numéro 30.
3.6 Raccordement des détecteurs filaires
Chaque zone dans le système peut fonctionner avec la configuration suivante :
• NC (normalement fermé),
• NO (normalement ouvert),
• EOL (simple équilibrage),
• 2EOL/NC (double équilibrage, détecteur de type NC),
• 2EOL/NO (double équilibrage, détecteur de type NO).
La valeur de résistance utilisée dans la configuration EOL et 2EOL est programmable dans
l'intervalle de 500
Ω à 15 kΩ pour les zones :
• sur la carte principale de la centrale – la valeur de résistance R1 et R2 est programmée
individuellement pour la configuration 2EOL (voir : la figure 27). La valeur de résistance
pour la configuration EOL est une somme de valeurs programmées comme R1 et R2.
• dans les modules d'extension des sorties identifiées par la centrale comme
CA-64 Ei et CA-64 EPSi (voir : le chapitre C ONNEXION DES MODULES D ' EXTENSION DES
ZONES ) - dépendamment de la version du programme du module d'extension, il est
possible de configurer :
– version 4.00 – la valeur de résistance R1 et R2 pour la configuration 2EOL (voir :
la figure 27). La valeur de résistance pour la configuration EOL est une somme
de valeurs programmées comme R1 et R2.
– version 2.00 ou 2.01 – la valeur de résistance pour la configuration EOL. Pour
la configuration 2EOL une résistance séparée possède la valeur égale à la moitié
de la valeur définie.
Pour les zones dans les modules d'extension identifiés par la centrale comme CA-64 E
et CA-64 EPS (voir : le chapitre R
ACCORDEMENT DE MODULES D ' EXTENSION DE ZONES ) avec
