d'alimentation supplémentaires. Pour choisir une source d'alimentation des détecteurs, il faut
prendre en considération l'évaluation de la consommation des courants par des dispositifs
installés dans le système qui a été effectuée auparavant.
Les figures 24, 25, 26 et 27 présentent la méthode de raccordement de détecteur
à la centrale dans des configurations différentes. Le détecteur est alimenté de la sortie
d'alimentation AUX. Le signal de détecteur est donné pour la zone de la centrale Z1. La zone
Z2 présentée dans les exemples sur les figures 24, 25 et 26 est programmée comme
une autoprotection (type de 6 : 24
H SABOTAGE ).

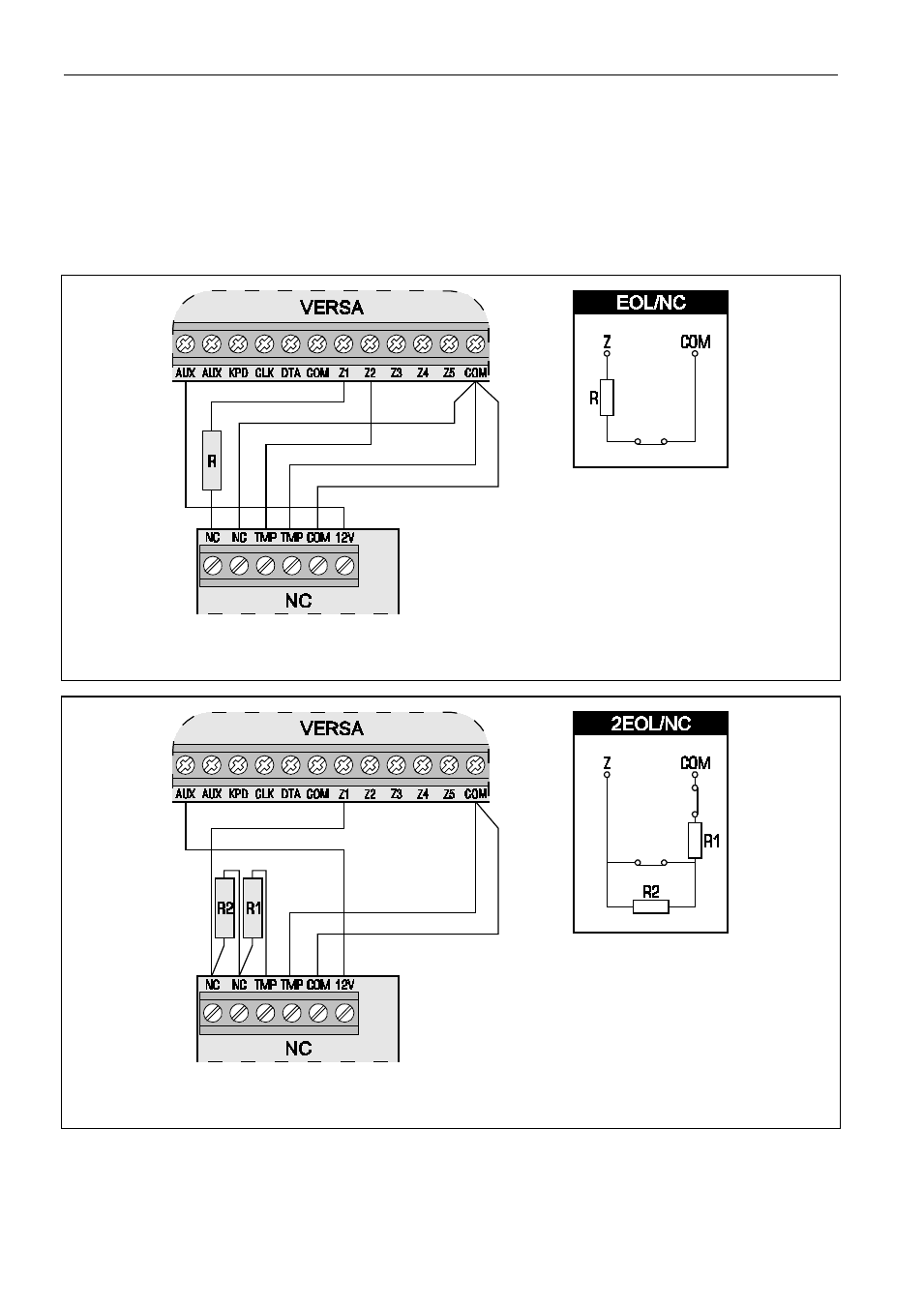

Fig. 26. Exemple de raccordement de détecteur de type NC à la centrale dans
la configuration EOL.
Fig. 27. Exemple de raccordement de détecteur de type NC à la centrale dans
la configuration 2EOL (le raccordement de détecteur de type NO est identique).
